5.9.2.3.3. Variablengruppen - Spalten (Variablen) ausblenden

Zu finden unter PARTproject → Projekt bearbeiten [Edit project] → Allgemein [General] → Spalten [Columns] → Variablengruppen [Groups of variables] → ...

Funktion allgemein

Mit der Option Variablengruppen [Groups of variables] werden zwei Funktionen gesteuert:

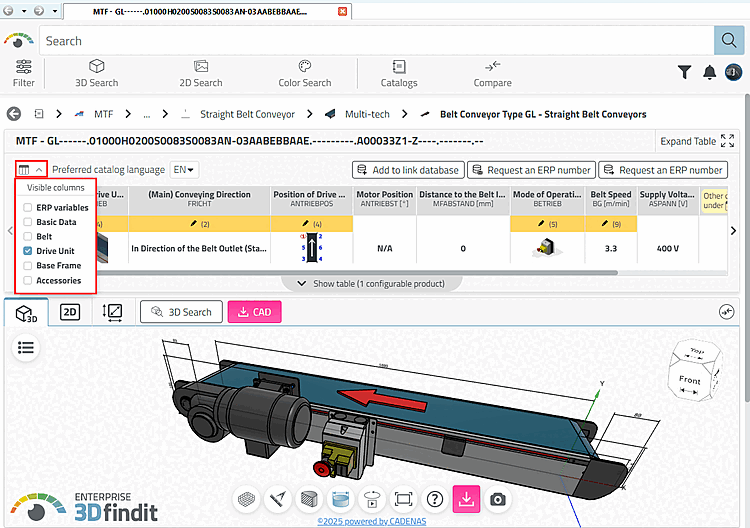

  1. Sichtbarkeitsstatus von Spalten in 3Dfindit / PARTdataManager

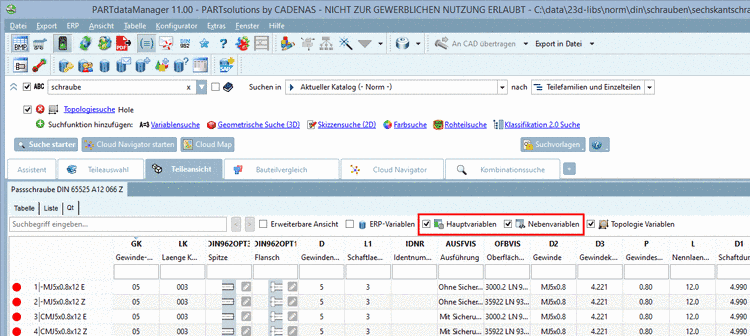

    Variablen, die keiner Gruppe zugehören, werden in 3Dfindit / PARTdataManager nicht angezeigt. Hauptvariablen [Main variables] und Nebenvariablen [Secondary variables] können in 3Dfindit / PARTdataManager gezielt ein-, und ausgeblendet werden.

  2. Gruppierung von Variablen

Benutzeroberfläche

Wenn bereits Gruppen definiert wurden (automatisch über die NB/LINA-Zugehörigkeit oder manuell) werden die Gruppen MAIN und SECONDARY mit den jeweiligen zugeordneten Variablen angezeigt.

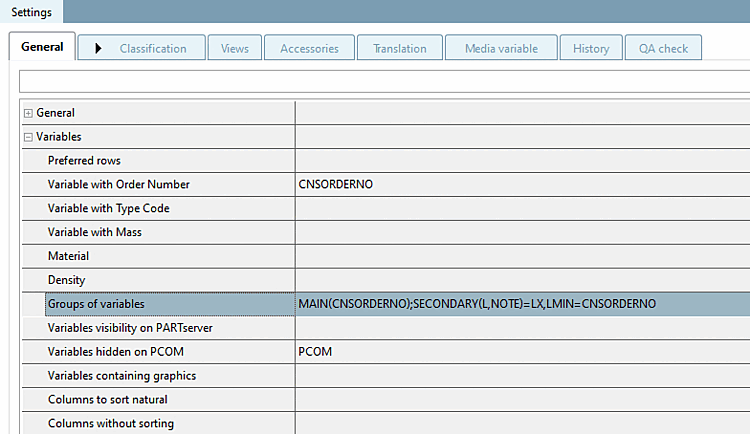

Variablengruppen [Groups of variables]

Variablengruppen [Groups of variables]

[Hinweis]Hinweis

Wenn für ein Projekt noch keine Gruppen definiert wurden[33] (zu erkennen am leeren Feld Variablengruppen [Groups of variables]),

dann werden die Variablen beim ersten Öffnen des Dialogs Variablengruppen [Groups of variables] automatisch gruppiert.

Die automatische Gruppierung erfolgt nach folgendem Schema:

  • Variablen, die in NB und LINA vorkommen, werden der Gruppe Hauptvariablen [Main variables] zugeordnet, die übrigen der Gruppe Nebenvariablen [Secondary variables].

  • Ist die Einstellung Reihenfolge/Gruppen von Variablen - Behalten Sie nur Variablen mit Merkmals Algorithmus, die NB in ​​der MAIN bilden [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group] gesetzt, werden die eingetragenen Variablen aus den Zeilen Variable mit Bestellnummer [Variable with order number] und Variable mit Typenschlüssel [Type code] ebenfalls automatisch in die MAIN Gruppe übertragen.

  • Variablen vom Typ "Algorithmus", die nicht im NB vorkommen, sind standardmäßig unsichtbar, und werden bei der automatischen Gruppierung keiner Gruppe zugeordnet.

  • Variablen, die explizit unsichtbar gestellt waren (in V8.1), werden keiner Gruppe zugeordnet und sind somit unsichtbar.

Nach dem Schließen des Dialogfensters werden die Gruppen im Feld angezeigt.

Sie können Gruppenzuordnungen jederzeit ändern.

Mit Klick auf die Durchsuchen-Schaltfläche ... öffnet sich das Dialogfenster Variablengruppen [Groups of variables].

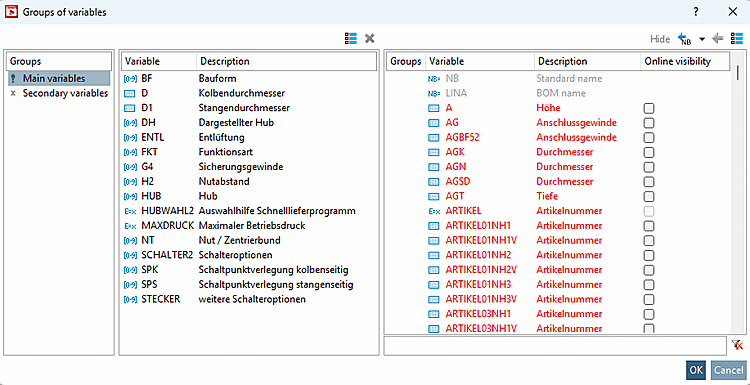

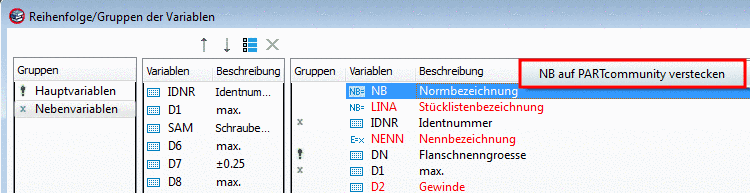

Variablengruppen [Groups of variables]

Variablengruppen [Groups of variables]

  • Linke Spalte | Unterteilung in Gruppen

    In der linken Spalte unter Gruppen [Groups] können Sie zwischen Hauptvariablen [Main variables] und Nebenvariablen [Secondary variables] umschalten, welche dann in der mittleren Spalte angezeigt werden.

  • Mittlere Spalte | Auflistung der Variablen der ausgewählten Gruppe

    Die mittlere Spalte zeigt den Inhalt der ausgewählten Gruppe.

  • Rechte Spalte | Auflistung aller Variablen

    In der rechten Spalte sind alle Variablen aufgelistet. Im Eingabefeld rechts unten können Sie einen beliebigen Eintrag zum Filtern der Variablen vornehmen. [Eingabe beliebiger Teile von Begriffen ist möglich. Z.B. "durchmesser" findet "Außendurchmesser" und "Innendurchmesser".

    Rot dargestellte Variablen sind in keiner Gruppe und in der Tabelle, bzw. im 3Dfindit / PARTdataManager unsichtbar.

  • Symbole und Schaltflächen

    Variable befindet sich in der Gruppe Hauptvariablen [Main variables]
    Variable befindet sich in der Gruppe Nebenvariablen [Secondary variables]
      Rote Schrift: Variable ist keiner Gruppe zugeordnet
    Alle Variablen der ausgewählten Gruppe markieren
    Variablen Zuordnung entfernen
    Variable ausblenden / verstecken
    Weißt die Variablen aus der Normbezeichnung zu, hierbei können Sie noch einen zusätzlichen Filter anwenden, um entweder alle (keine Auswahl treffen), nur Merkmalsalgorithmus [Attribute algorithm], nur Wertebreich [Value range] oder nur Variable mit festen Werten [Variable with fixed values] zu berücksichtigen.

    Markierte Variable in die markierte Gruppe aufnehmen. Alternativ kann die Variable per Drag&Drop verschoben werden.

    Filter zurücksetzen [Reset filter]

Aus- und Einblenden von Spalten

  • Ausblenden

    Wenn eine Variable nicht Bestandteil irgendeiner Gruppe ist, ist sie unsichtbar. Um die Zuordnung zu einer Gruppe aufzuheben markieren Sie in der linken Spalte eine Gruppe und Klicken auf Entfernen [Remove]. Die Variable wird in der rechten Spalte angezeigt, ist nun rot dargestellt und somit ausgeblendet.

  • Einblenden

    Um eine ausgeblendete Spalte wieder sichtbar zu stellen, markieren Sie links die Gruppe, welche die Variable aufnehmen soll und ziehen die gewünschte Variable dann per Drag & Drop aus der rechten Spalte in die mittlere Spalte oder benutzen Sie hierzu die Pfeiltaste .

  • Behandlung neu hinzugefügter Variablen

    Ausgangsituation: Eine Variable wurde im Variablenmanager neu hinzugefügt.

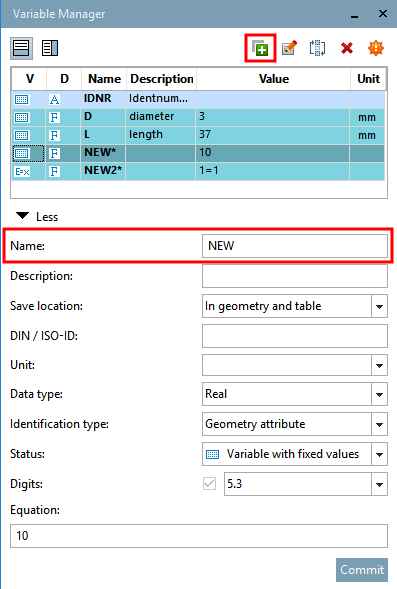

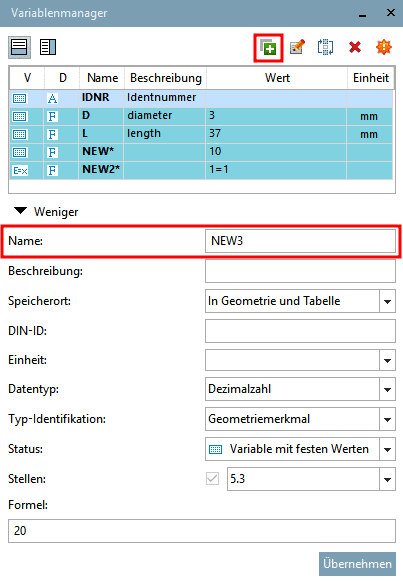

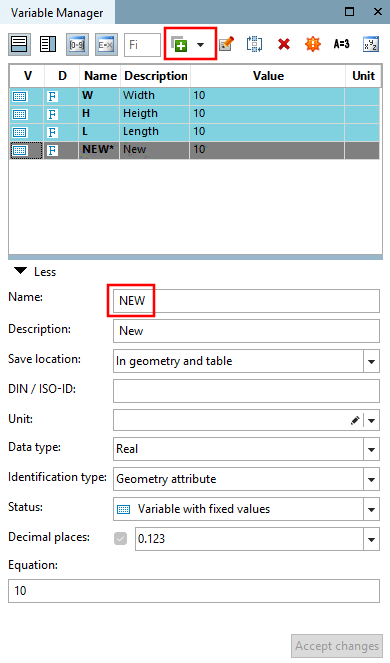

    Variablen Manager [Variable Manager]

    Variablen Manager [Variable Manager]

    Im PARTdesigner neu hinzugefügte Variablen werden in PARTproject im Dialogfenster Variablengruppen in Grau oder Rot gekennzeichnet.

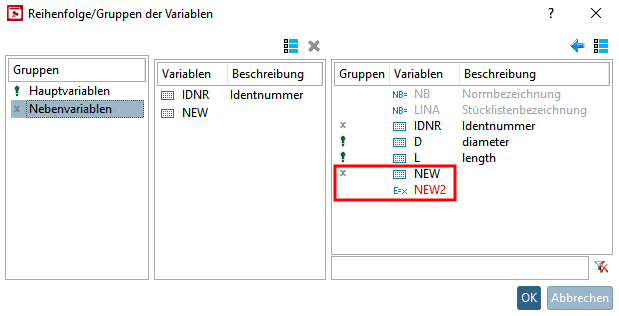

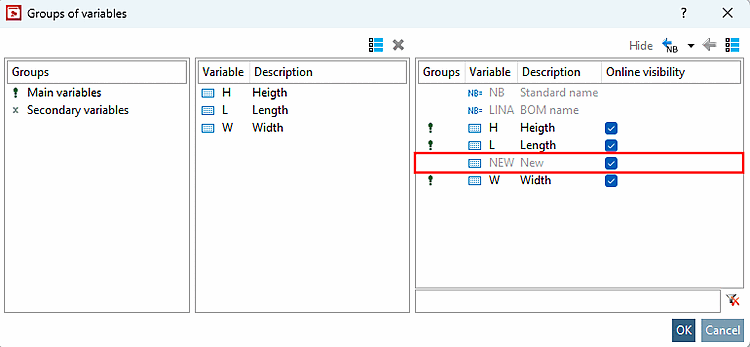

    PARTproject → Dialogfenster "Variablengruppen"

    PARTproject → Dialogfenster "Variablengruppen"

    • Grau: Hauptvariable (Teil von NB oder LINA) oder Nebenvariable [sichtbar in PARTdataManager]

    • Rot: Keiner Gruppe zugehörig (z.B. Merkmalalgorithmus, aber nicht Teil des NB) [nicht sichtbar in PARTdataManager]

    Passen Sie die Gruppenzugehörigkeit wie gewünscht an (siehe oben).

    [Hinweis]Hinweis

    Wenn allerdings (bei alten Projekten) noch keine automatische Gruppenzuordnung erfolgte (siehe oben), wird die neu hinzugefügte Variable nach dem "alten" Schema behandelt und der Gruppe "Nebenvariablen [Secondary variables]" zugeordnet. In jedem Fall können Sie die Gruppenzuordnung anpassen.

Gruppieren von Variablen

Markieren Sie in der linken Spalte eine Gruppe.

Ziehen Sie dann per Drag & Drop die gewünschten Variablen aus der rechten Spalte (Auflistung aller Variablen) in die mittlere Spalte oder benützen Sie hierzu die Pfeiltaste .

Wenn Sie den Dialog mit OK schließen werden die Gruppierungen unter Reihenfolge/Gruppen der Variablen [Order/Groups of Variables] angezeigt.

MAIN(ARTNR);SECONDARY(BI1,BI2,BI3,BA)

Einstellung Reihenfolge/Gruppen von Variablen - Behalten Sie nur Variablen mit Merkmals Algorithmus, die NB in ​​der MAIN bilden [Order/groups of variables - initially add only variables with feature algorithm used in NB in the MAIN group]

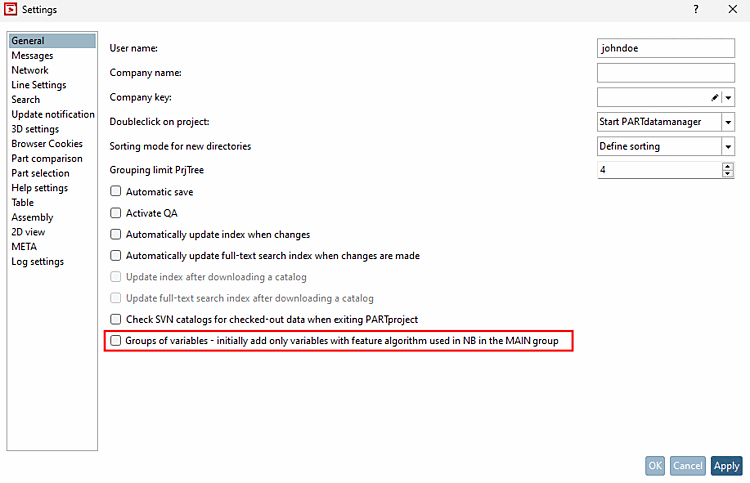

Dialogfenster Einstellungen [Settings]

Dialogfenster Einstellungen [Settings]

Wenn Sie das Kontrollkästchen aktivieren wird beim ersten Öffnen des Dialogs Variablengruppen [Groups of variables] geprüft, ob die Variablengruppen leer sind. Ist dies der Fall werden die Gruppen automatisch auf der Grundlage der Normbezeichnung erstellt. Dabei werden die eingetragenen Variablen aus den Zeilen Variable mit Bestellnummer und Variable mit Typeschlüssel ebenfalls automatisch in die MAIN Gruppe übertragen.



[33] Das Projekt wurde z.B. erstellt, bevor dieses Feature zur Verfügung stand.
