7.9.3.10.  Attributi

Attributi (raggruppati)

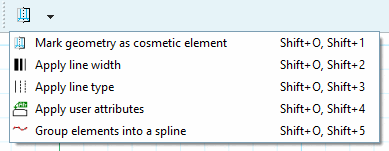

Figura 7.711. Attributi (raggruppati)

  • geometria come elemento cosmetico Segno [Mark geometry as cosmetic element]

    Utilizzare il comando per contrassegnare la geometria come elemento cosmetico.

    Gli elementi contrassegnati non vengono visualizzati in 3D, ma sono visibili nella derivazione 2D.

    [Nota]Nota

    Per creare una filettatura, utilizzare i pulsanti Filettatura cilindrica su lunghezza [Cylindrical thread by length] e Filettatura conica su lunghezza [Conical thread by lengths]. Vedere Sezione 7.9.3.14, “ Modifica -> Filetto ”

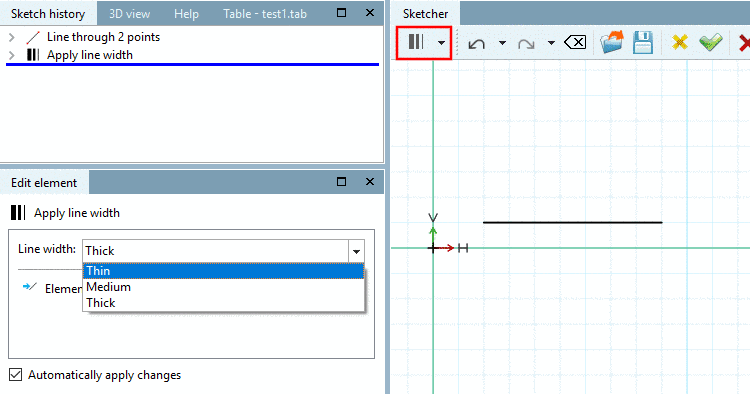

  • Assegna larghezza linea [Apply line width]

    1. Selezionare l'elemento.

    2. Fare clic sul pulsante Assegna larghezza linea [Apply line width].

    3. Nella finestra di aggancio Modifica elemento [Edit element], selezionare la larghezza di linea desiderata nella casella di riepilogo.

    Figura 7.712.

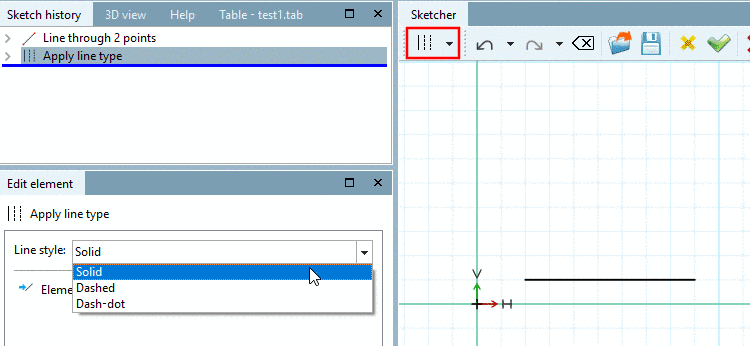

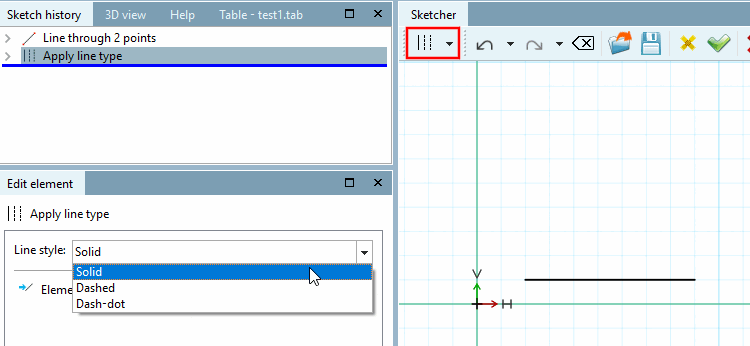

  • Assegna stile di linea [Apply line type]

    1. Selezionare l'elemento.

    2. Fare clic sul pulsante Assegna tipo di linea [Apply line type].

    3. Nella finestra di aggancio Modifica elemento [Edit element], selezionare il tipo di linea desiderato dalla casella di riepilogo.

    Figura 7.713.

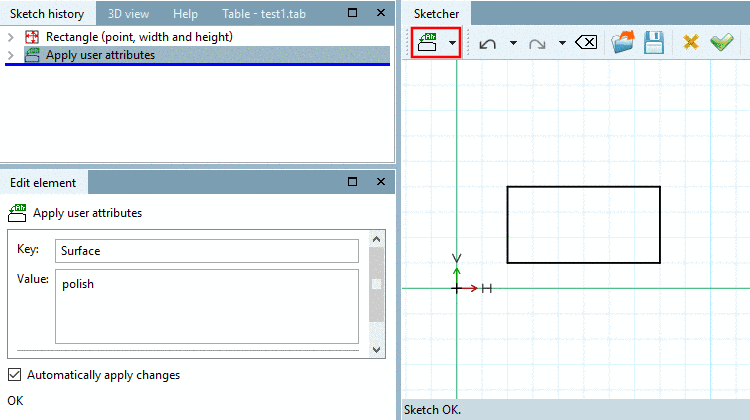

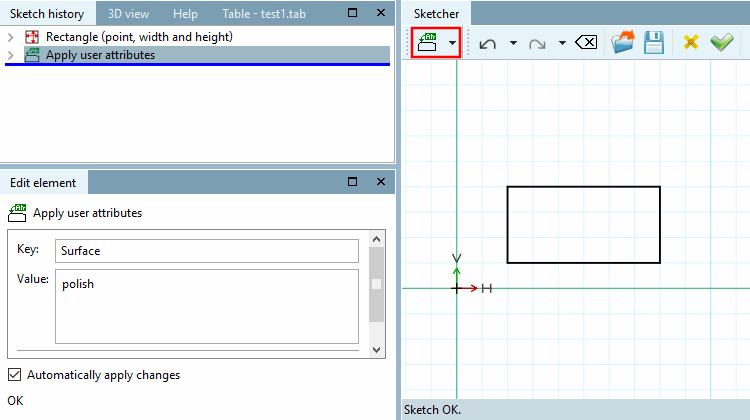

  • applicare gli attributi utente [Apply user attributes]

    Definire le caratteristiche individuali che devono essere trasferite successivamente al sistema CAD di importazione insieme all'elemento selezionato.

    1. Selezionare l'elemento.

    2. Fare clic sul pulsante Applica attributi utente [Apply user attributes].

    3. Inserire il nome della caratteristica nel campo Chiave [Key] e il valore della caratteristica nel campo Valore [Value].

    Figura 7.714.

  • elementi in una spline gruppo [Group elements into a spline]

    [Nota]Nota

    Questa funzione sarà disponibile ufficialmente solo per le versioni future ed è solo una versione di test interna alla V12.

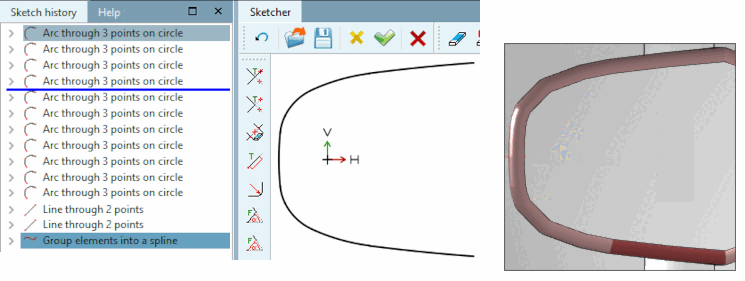

    I singoli archi possono essere raggruppati in una spline utilizzando la funzione Raggruppa elementi in una spline [Group elements into a spline].

    Se un componente contiene una curva con raggio variabile, è necessario approssimare questa curva utilizzando molti archi singoli (arco su 3 punti della circonferenza [Arc through 3 points on circle], vedere la figura seguente). La funzione spline consente ora di esportare non i singoli archi, ma il loro raggruppamento nella spline. Questo riduce la possibilità di errori durante l'esportazione, soprattutto quando si utilizza la funzione di fusione. Inoltre, la visualizzazione nella vista 3D è più accurata.

    Vengono prima disegnati i singoli archi e poi viene applicata la funzione spline.

    1. Disegnare la curva da archi singoli

    2. Segnare il punto di partenza della curva

    3. Selezionare i singoli elementi della sequenza che deve diventare una spline

    4. Segnare il punto finale della curva

    Figura 7.715.
