Selezionare l'elemento del disegno da spostare.

-> L'elemento è evidenziato in rosa.

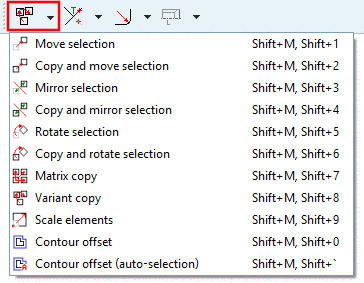

Fare clic sull'icona Pulsante selezione . [Move selection]

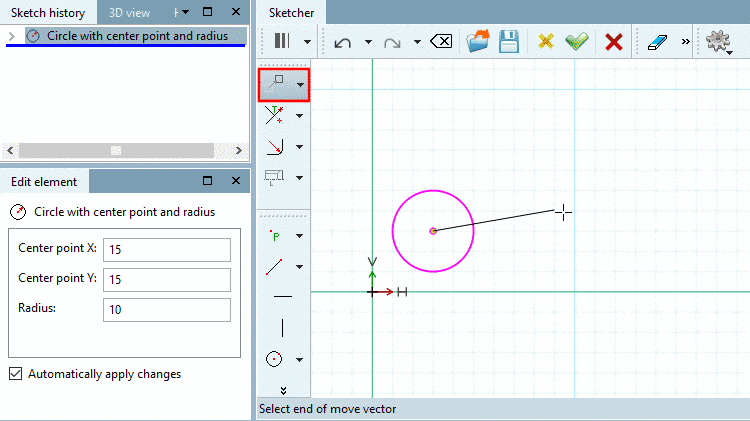

Selezionare il punto iniziale del vettore di spostamento [Choose start of move vector] / Selezionare il punto finale del vettore di spostamento [Select end of move vector]: È possibile selezionare il punto iniziale e finale in qualsiasi punto.

Figura 7.717.

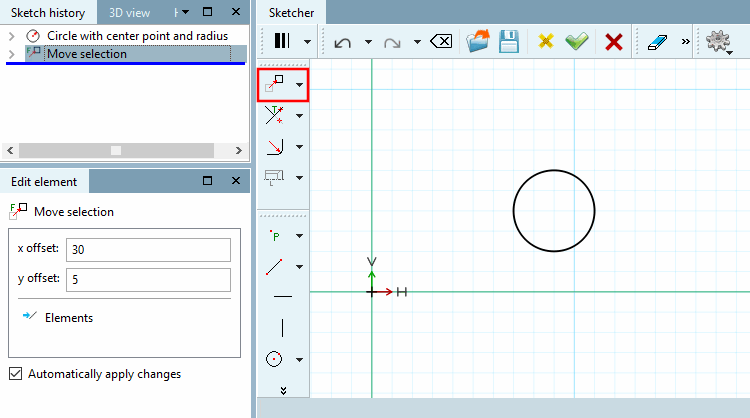

-> L'elemento viene immediatamente spostato della lunghezza e della direzione del vettore.

Figura 7.718.

Nella finestra Modifica elemento [Edit element], regolare le coordinate vettoriali X [x offset] e Y [y offset] se necessario. In questo modo è possibile posizionare esattamente l'elemento.

Selezionare l'elemento di disegno da copiare.

-> L'elemento è evidenziato in rosa.

Fare clic sull'icona Pulsante Copia selezione e . [Copy and move selection]

Selezionare il punto iniziale del vettore di spostamento [Choose start of move vector] / Selezionare il punto finale del vettore di spostamento [Select end of move vector]: È possibile selezionare il punto iniziale e finale in qualsiasi punto.

Figura 7.719.

-> L'elemento viene copiato immediatamente e spostato della lunghezza e della direzione del vettore.

Se necessario, regolare le coordinate vettoriali X-Offset [x offset], Y-Offset [y offset] nella finestra Modifica elemento [Edit element]. In questo modo è possibile posizionare esattamente l'elemento.

Potrebbe essere necessario regolare il numero [Number] di copie. Per impostazione predefinita, inizialmente viene creata 1 copia. La figura seguente mostra 2 copie.

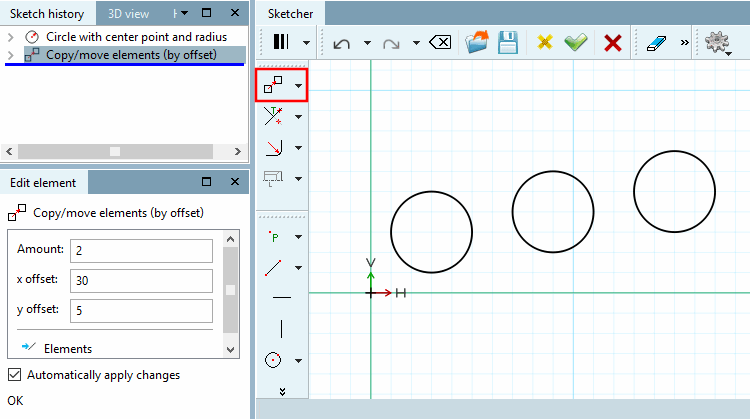

Figura 7.720. L'illustrazione mostra l'originale e 2 copie, ciascuna spostata con un offset X [x offset] di 30 e un offset Y [y offset] di 5.

Selezionare l'elemento di disegno.

-> L'elemento è evidenziato in rosa.

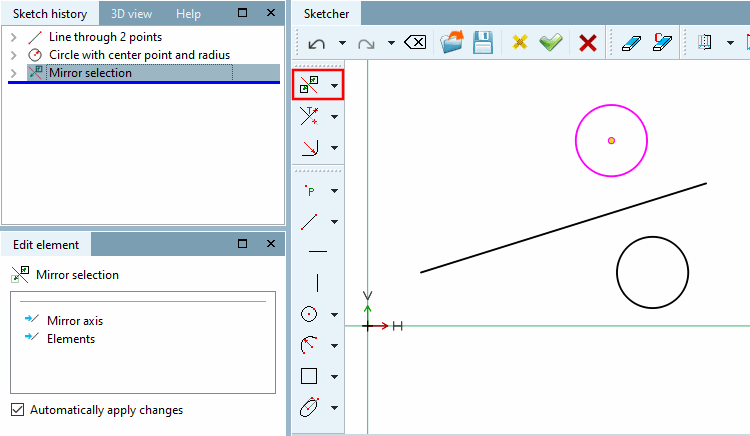

Fare clic sull'icona Pulsante selezione specchio. [Mirror selection]

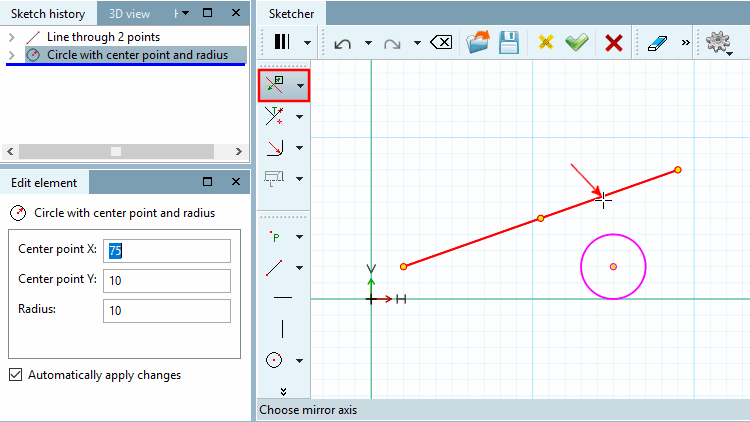

Selezionare l'asse dello specchio [Choose mirror axis].

Figura 7.721.

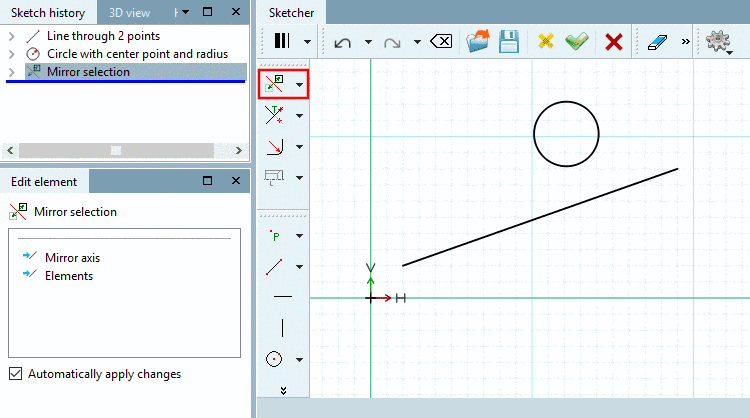

-> L'elemento viene rispecchiato. (L'originale viene cancellato).

Figura 7.722.

Selezionare l'elemento di disegno.

-> L'elemento è evidenziato in rosa.

Fare clic sul pulsante Copia selezione e specchio. [Copy and mirror selection]

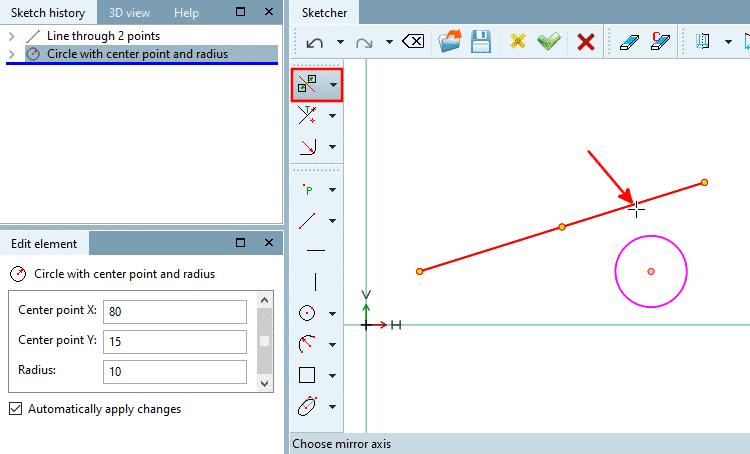

Selezionare l'asse dello specchio [Choose mirror axis].

Figura 7.723.

-> L'elemento viene rispecchiato. (L'originale viene mantenuto).

Figura 7.724.

Selezionare l'elemento di disegno.

-> L'elemento è evidenziato in rosa.

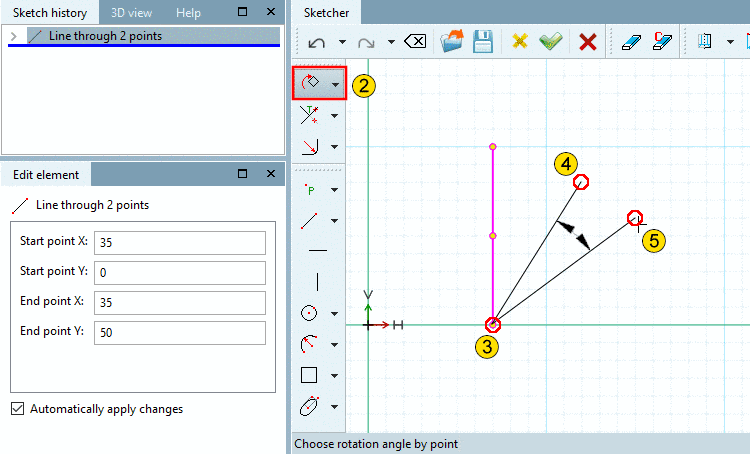

Clicca sul pulsante selezione ruotare [Rotate selection].

Selezionare il centro di rotazione [Choose rotation point].

-> La prima riga di riferimento è collegata al cursore.

Specificare l'angolo di riferimento tramite un punto [Choose reference angle by point]: Determinare l'angolo di rotazione utilizzando due punti di riferimento qualsiasi che coprono l'angolo.

Nota I punti di riferimento possono essere staccati dalla linea da ruotare. Se il secondo punto di riferimento è a destra del primo, anche la rotazione è a destra; se è a sinistra, è il contrario.

Fare clic su un punto che definisce la prima linea di riferimento dell'angolo.

Specificare l'angolo di rotazione tramite un punto [Choose rotation angle by point]:

Fare clic su un punto che definisce la seconda linea di riferimento dell'angolo.

Figura 7.725.

-> Non appena si fissa il secondo punto, l'elemento viene immediatamente ruotato dell'angolo compreso tra le due linee.

Figura 7.726.

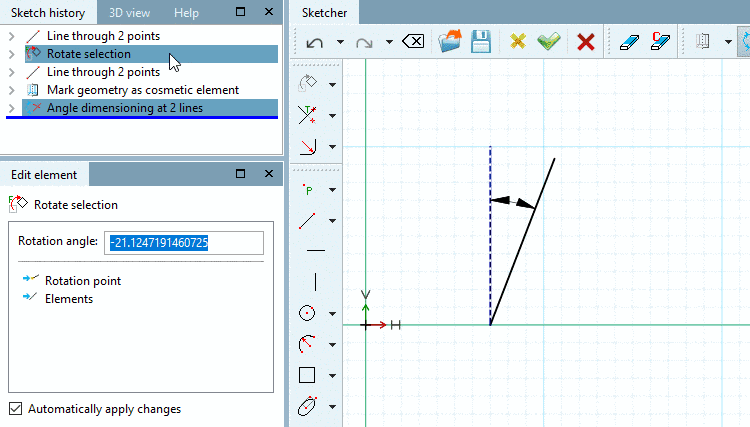

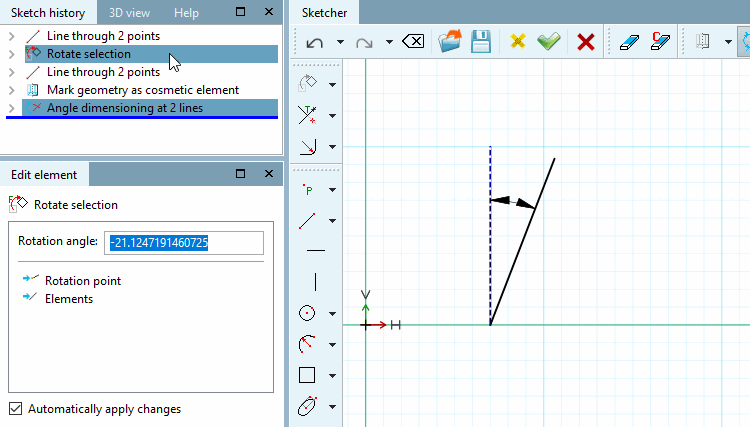

Se necessario, correggere l' angolo di rotazione [Angle of rotation] nella finestra Modifica elemento [Edit element]. (Se la seconda riga era a destra della prima, viene visualizzato un valore negativo, altrimenti uno positivo).

Selezionare l'elemento di disegno.

-> L'elemento è evidenziato in rosa.

Clicca sul pulsante selezione della copia e ruotare [Copy and rotate selection].

Selezionare il centro di rotazione [Choose rotation point].

-> La prima riga di riferimento è collegata al cursore.

Specificare l'angolo di riferimento tramite un punto [Choose reference angle by point]: Determinare l'angolo di rotazione utilizzando due punti di riferimento qualsiasi che coprono l'angolo.

Nota I punti di riferimento possono essere staccati dalla linea da ruotare. Se il secondo punto di riferimento è a destra del primo, anche la rotazione è a destra; se è a sinistra, è il contrario.

Fare clic su un punto che definisce la prima linea di riferimento dell'angolo.

Specificare l'angolo di rotazione tramite un punto [Choose rotation angle by point]:

Fare clic su un punto che definisce la seconda linea di riferimento dell'angolo.

Figura 7.727.

-> Non appena si fissa il secondo punto, l'elemento viene immediatamente ruotato dell'angolo compreso tra le due linee.

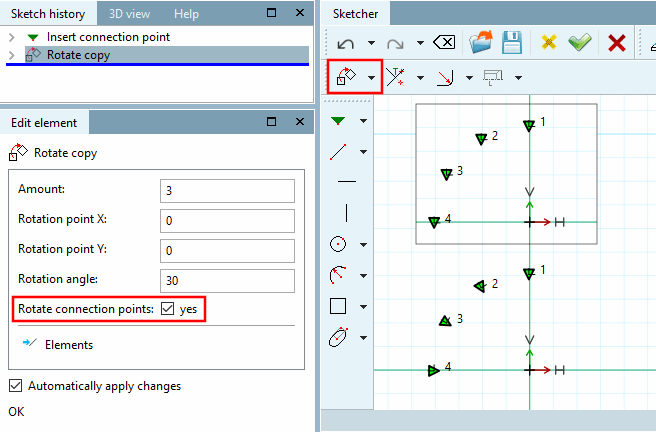

Se necessario, correggere l' angolo di rotazione [Rotation angle] nella finestra Modifica elemento [Edit element] e inserire il numero [Amount] di copie necessarie in Numero [Amount].

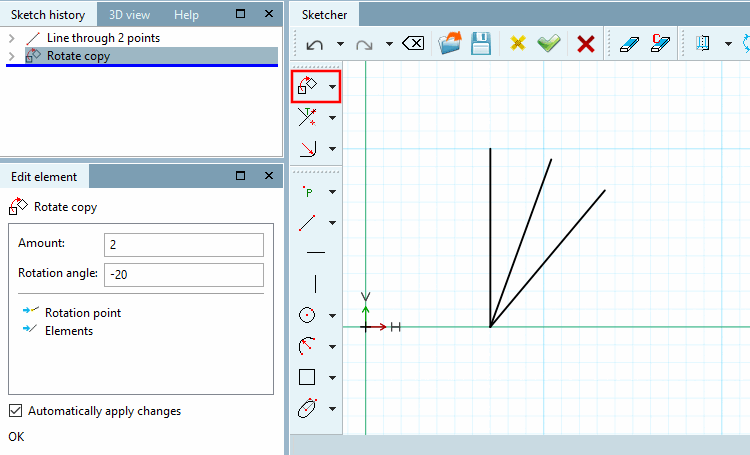

Figura 7.728. L'angolo di rotazione è stato regolato a "-20" e il numero di copie a 2 (l'impostazione predefinita è 1).

Selezionare l'elemento di disegno desiderato.

Clicca sul pulsante copia della matrice [Matrix copy].

Fare clic sui punti di inizio e fine dello spostamento:

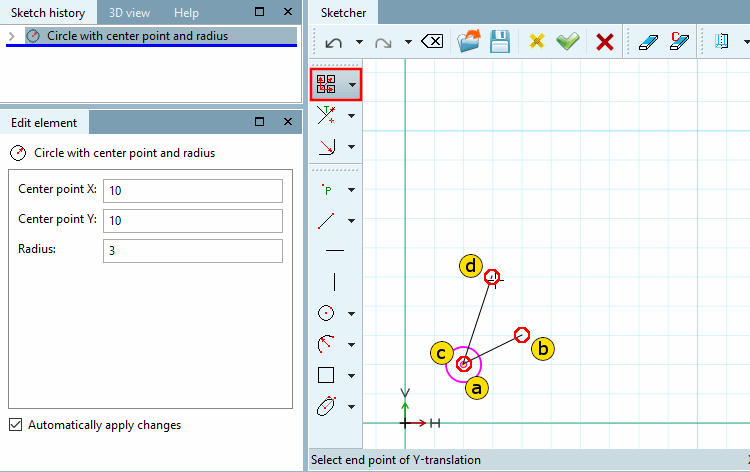

Figura 7.730. La matrice è spaziata da due vettori.

Non appena viene selezionato l'ultimo dei quattro punti, si apre la finestra di aggancio Modifica elemento [Edit element]. Inizialmente non sono visibili copie, ma solo l'elemento originale.

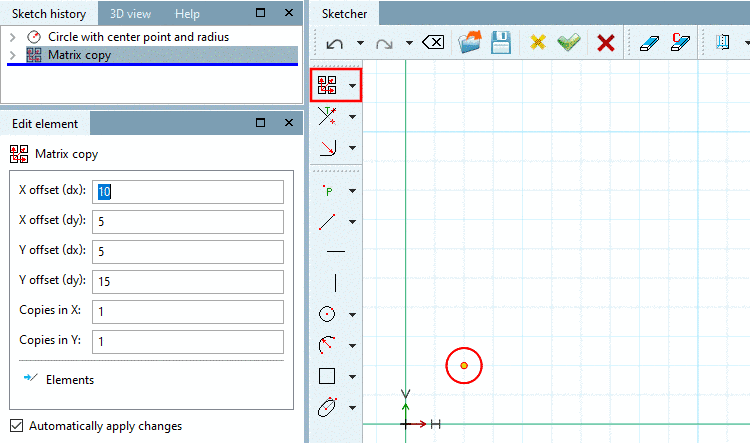

Figura 7.731. Copia 1 significa che viene visualizzato solo l'elemento originale.

Se necessario, regolare i parametri.

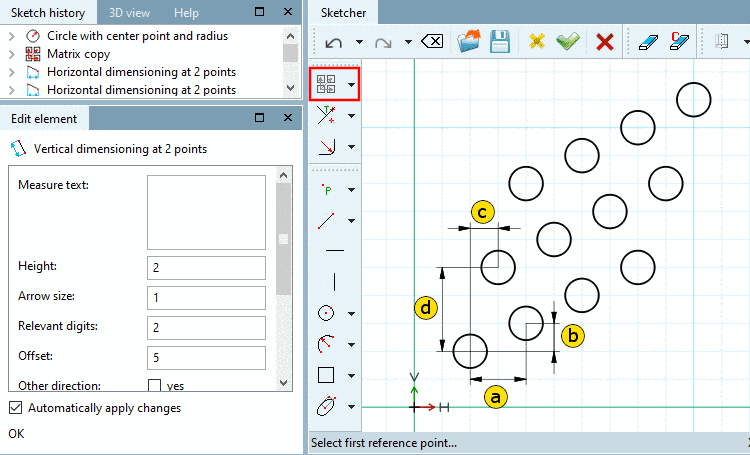

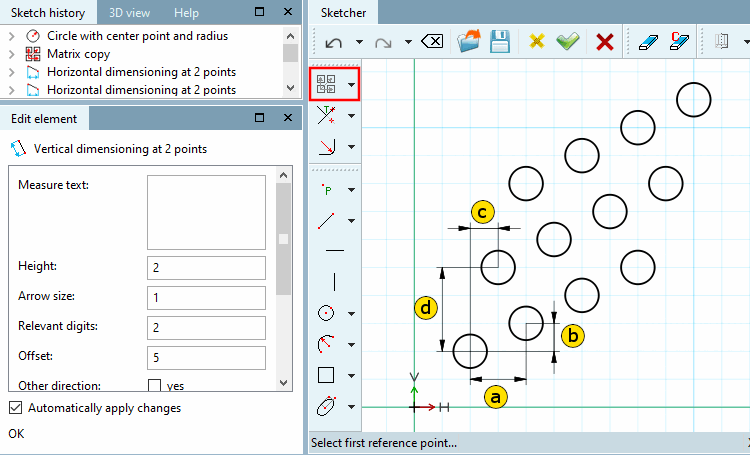

Figura 7.732. Matrice con 4 colonne e 3 righe

Offset:

Numero di copie:

Selezionate tutti gli elementi del disegno (multiselezione tenendo premuto il tasto Ctrl, in alternativa disegnate una cornice tenendo premuto il tasto Shift)

-> L'elemento diventa rosa.

Figura 7.733.

Fare clic con il pulsante secondario del mouse in lo spazio libero per disattivare le funzionalità precedenti e Quindi fare clic sul pulsante copia variante [Variant copy].

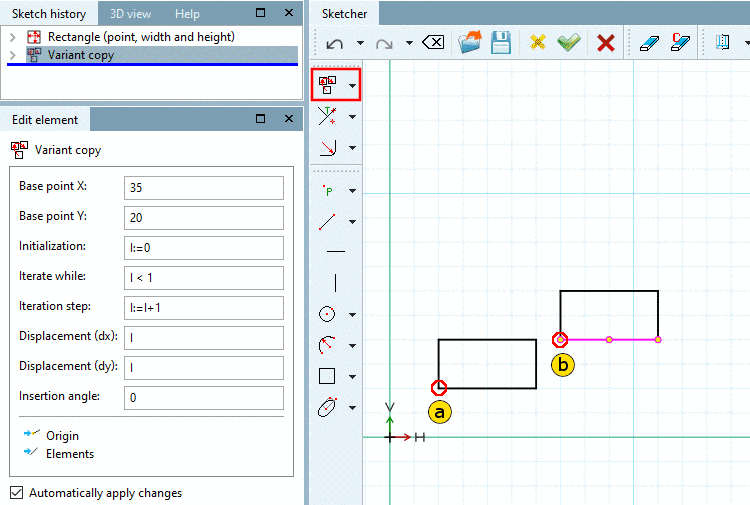

Selezionare il punto di riferimento e il punto di inserimento per l'elemento selezionato (il gruppo selezionato). (Lo snap mostra se un punto è stato catturato).

-> Si apre la finestra Modifica elemento [Edit element].

Figura 7.734.

Modificare le impostazioni in base alle proprie esigenze:

Nota La variabile "I" è predefinita, ma può essere modificata. I nomi delle variabili già assegnati non devono essere selezionati.

Confermare con OK.

-> Le copie dell'elemento vengono posizionate in base alle impostazioni di base.

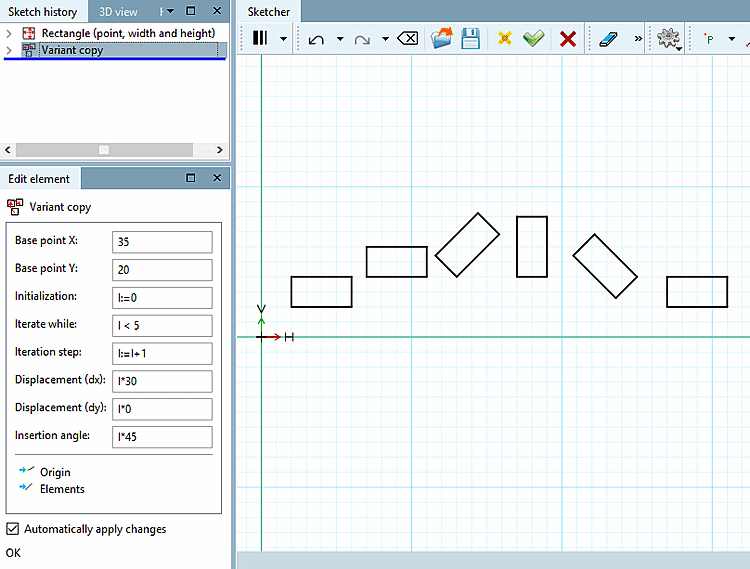

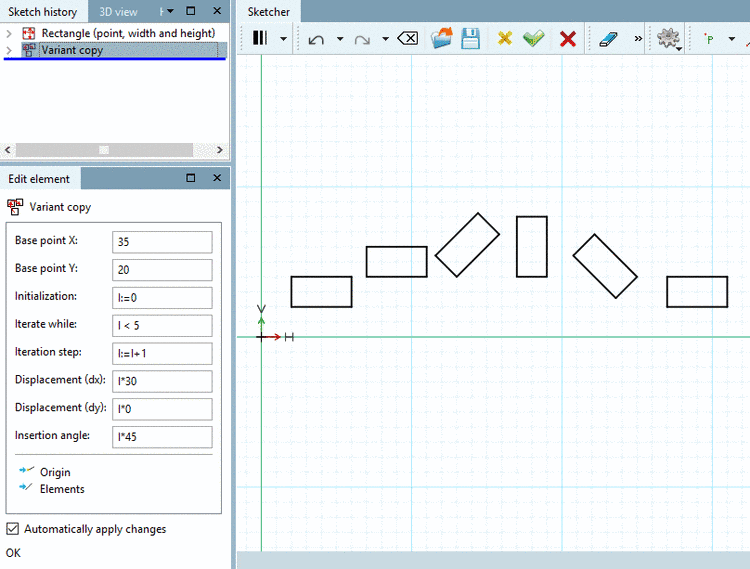

Nell'esempio seguente, vengono create cinque copie dell'elemento selezionato. Le copie sono sfalsate di 30 nella direzione dell'asse x e di 0 nella direzione dell'asse y per ogni passo di iterazione e ruotate di 45° a ogni passo.

Figura 7.735. Esempio

Selezionare gli elementi desiderati.

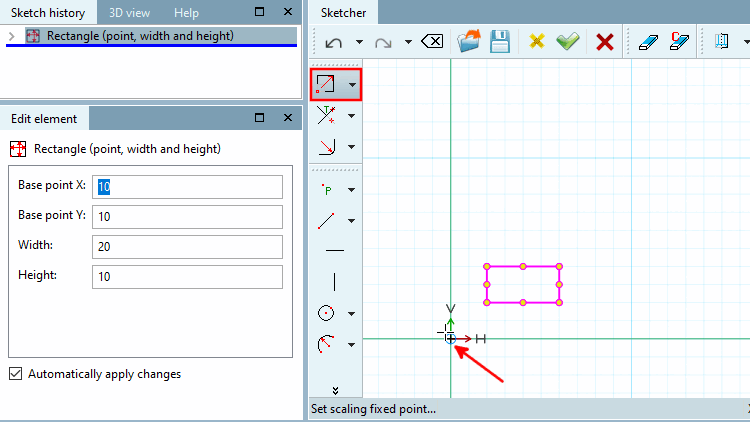

Selezionare il punto fisso di scalatura [Set scaling fixed point...]...: La direzione dell'espansione dipende dal punto fisso selezionato.

-> Si apre la finestra di aggancio Modifica elemento [Edit element].

Inserire il fattore di scala [Scale factor] nel campo di immissione.

I valori superiori a 1 aumentano la dimensione dell'elemento originale, quelli inferiori a 1 la riducono.

Confermare con OK.

-> Gli elementi vengono scalati.

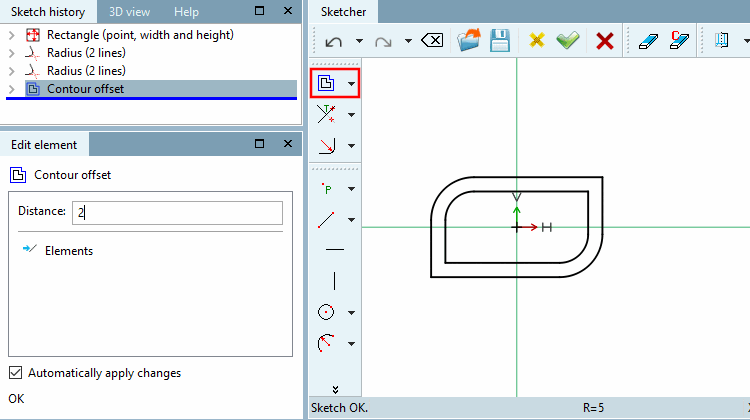

Seleziona gli elementi a cui accedere offset del contorno [Contour offset] dovrebbe essere applicato.

Fare clic sul pulsante.

Inserire l'offset desiderato nella finestra di aggancio Modifica elemento [Edit element] alla voce Spaziatura [Distance].

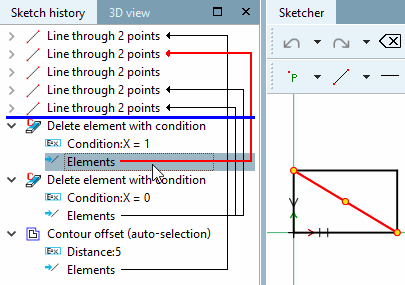

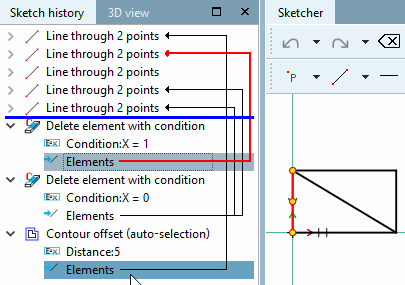

Selezionare un elemento definito come Punto di partenza per offset di contorno (Selezione automatica) [Contour offset (auto-selection)] deve essere utilizzato. L'elemento deve essere si verificano in entrambe le varianti.

Figura 7.741.

Fare clic sul pulsante.

Inserire l'offset desiderato nella finestra di aggancio Modifica elemento [Edit element] alla voce Spaziatura [Distance].

-> La compensazione dei contorni [Contour offset] viene sempre eseguita correttamente.

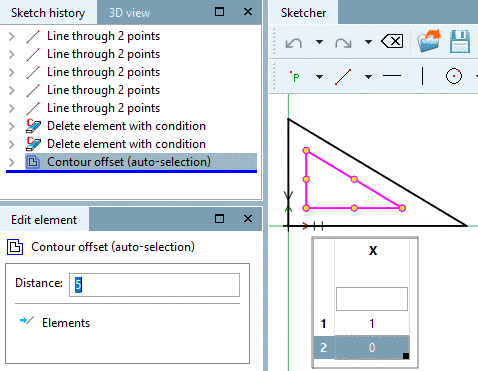

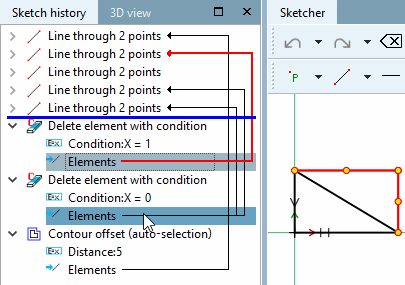

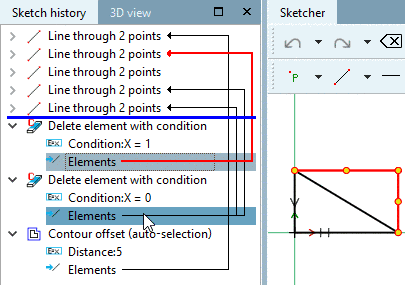

Figura 7.742. Linee quadrate eliminate

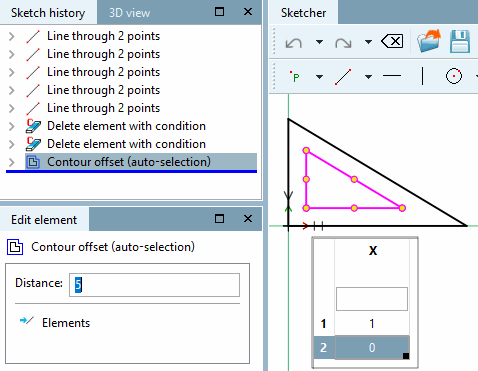

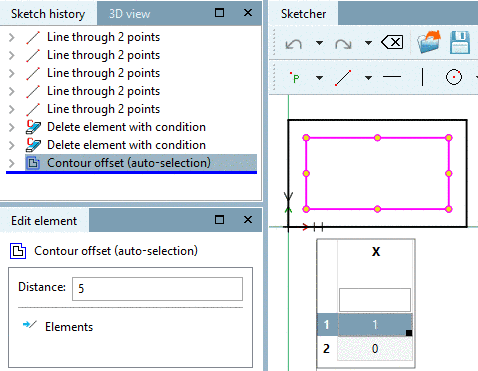

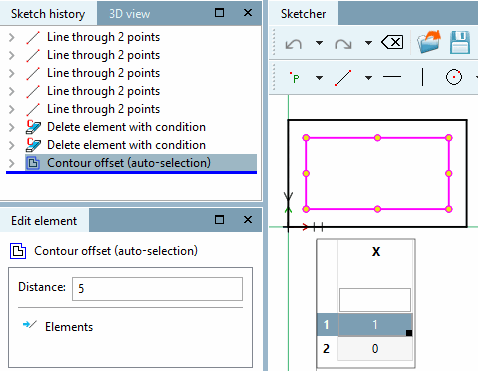

Figura 7.743. Linea del triangolo eliminata
