7.9.3.11. Modifizieren -> Transformieren

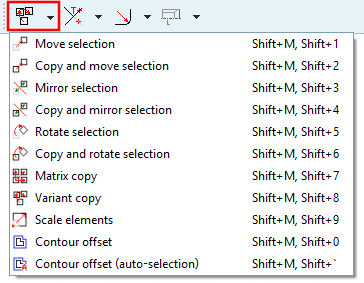

Modifizieren [Modify] -> Transformieren [Transform] (gruppiert)

Modifizieren [Modify] -> Transformieren [Transform] (gruppiert)

[Hinweis]Hinweis

Die Buttons der Toolbar Transformieren [Transform] sind erst wählbar, wenn ein Zeichnungselement markiert ist.

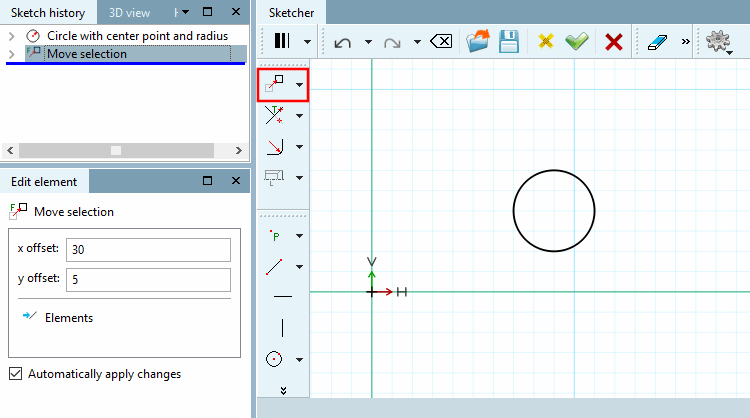

  • Selektion verschieben [Move selection]

    Zeichnungselement mit Hilfe eines Vektors verschieben

    1. Markieren Sie das zu verschiebende Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion verschieben [Move selection].

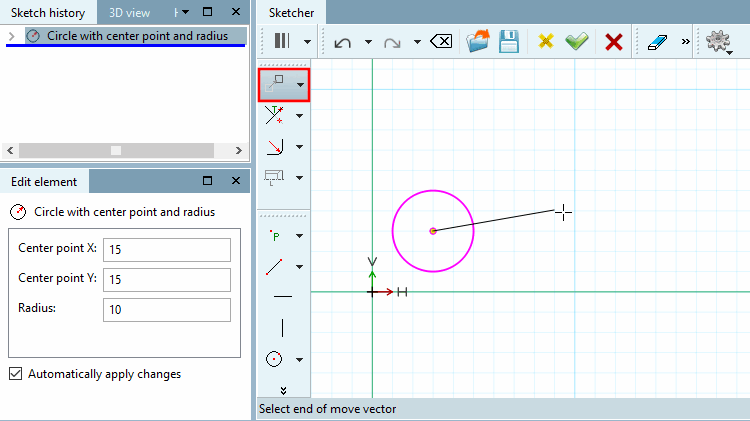

    3. Startpunkt des Verschiebungsvektors wählen [Choose start of move vector] / Endpunkt des Verschiebungsvektors wählen [Select end of move vector]: Sie können den Start- und Endpunkt an beliebiger Stelle wählen.

      -> Das Element wird unmittelbar danach um Länge und Richtung des Vektors verschoben.

    4. Passen Sie im Fenster Element editieren [Edit element] die Vektorkoordinaten X-Offset [x offset] und Y-Offset [y offset] evtl. an. So können Sie das Element exakt positionieren.

  • Selektion kopieren und verschieben [Copy and move selection]

    Zeichnungselement mit Hilfe eines Vektors kopieren und verschieben (z.B. bei mehreren gleichen Bohrungen)

    1. Markieren Sie das zu kopierende Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion kopieren und verschieben [Copy and move selection].

    3. Startpunkt des Verschiebungsvektors wählen [Choose start of move vector] / Endpunkt des Verschiebungsvektors wählen [Select end of move vector]: Sie können den Start- und Endpunkt an beliebiger Stelle wählen.

      -> Das Element wird unmittelbar kopiert und um Länge und Richtung des Vektors verschoben.

    4. Passen Sie evtl. im Fenster Element editieren [Edit element] die Vektorkoordinaten X-Offset [x offset], Y-Offset [y offset] an. So können Sie das Element exakt positionieren.

      Passen Sie evtl. auch die Anzahl [Number] der Kopien an. Standardmäßig wird zunächst 1 Kopie erstellt. Die Abb. unten zeigt 2 Kopien.

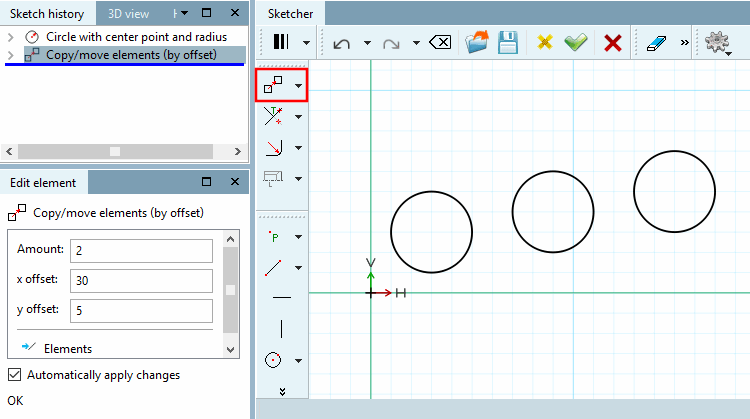

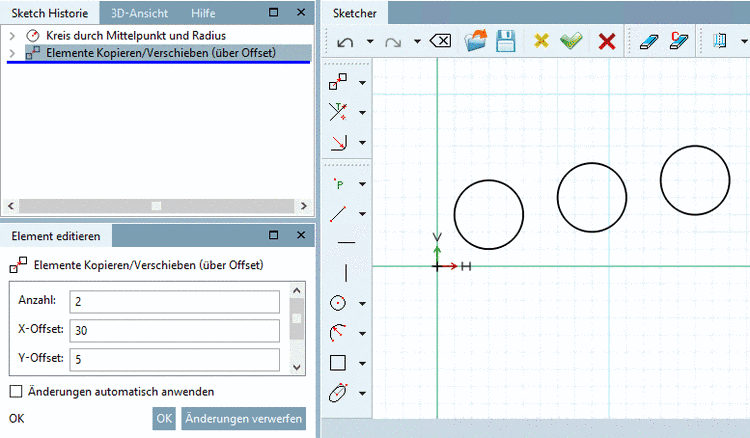

      Die Abb. zeigt Original und 2 Kopien, jeweils verschoben mit einem X-Offset [x offset] von 30 und Y-Offset [y offset] von 5.

      Die Abb. zeigt Original und 2 Kopien, jeweils verschoben mit einem X-Offset [x offset] von 30 und Y-Offset [y offset] von 5.

    Alternativ zur beschriebenen Funktion können Sie auch Selektion verschieben [Move selection] bei gleichzeitig gedrückter Strg-Taste verwenden.

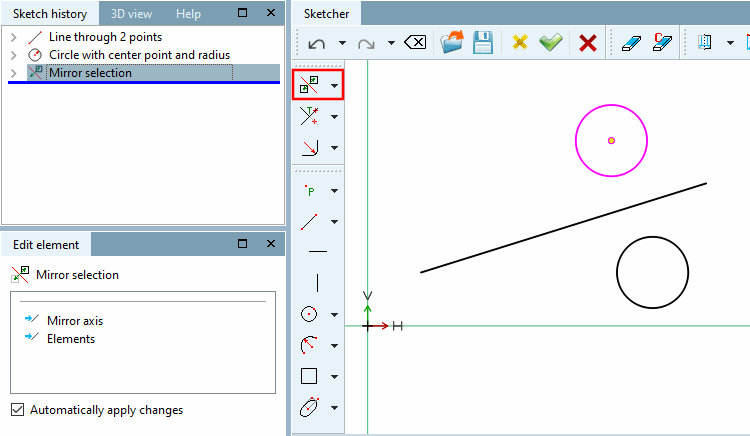

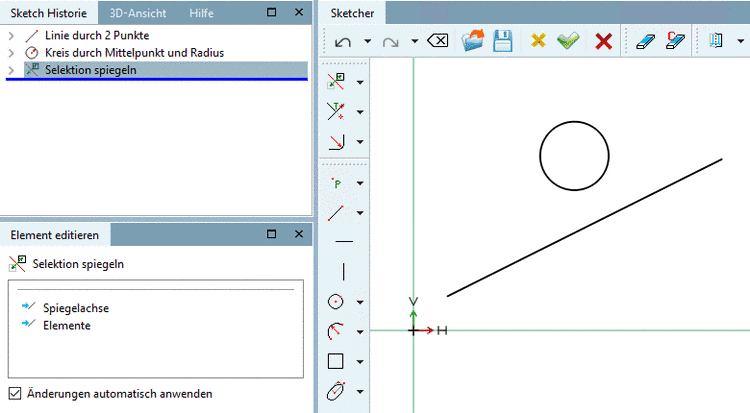

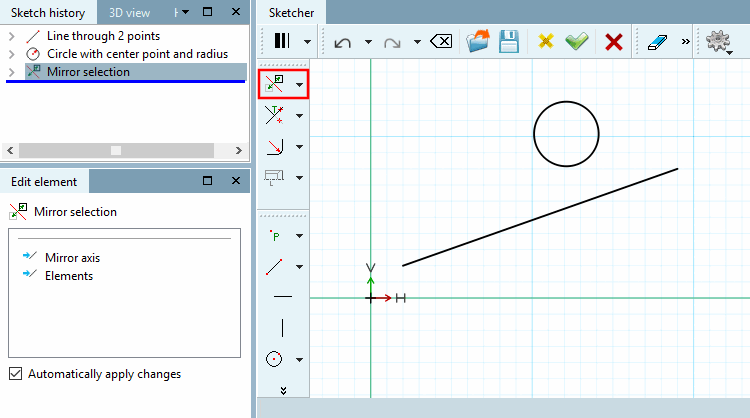

  • Selektion spiegeln [Mirror selection] (und Original löschen)

    Zeichnungselement über eine Achse spiegeln

    1. Selektieren Sie das Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion spiegeln [Mirror selection].

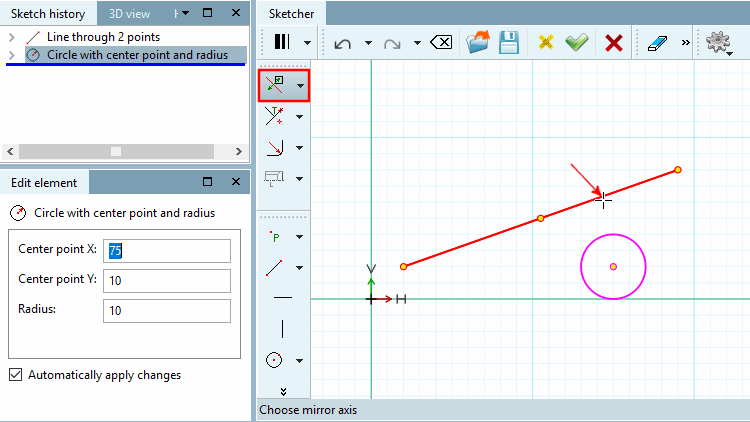

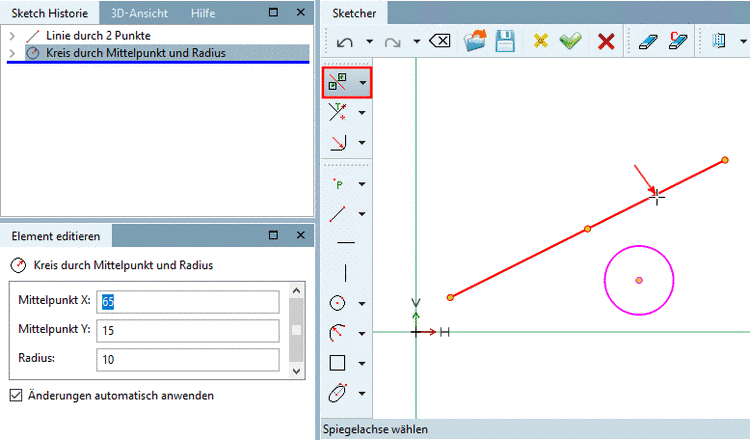

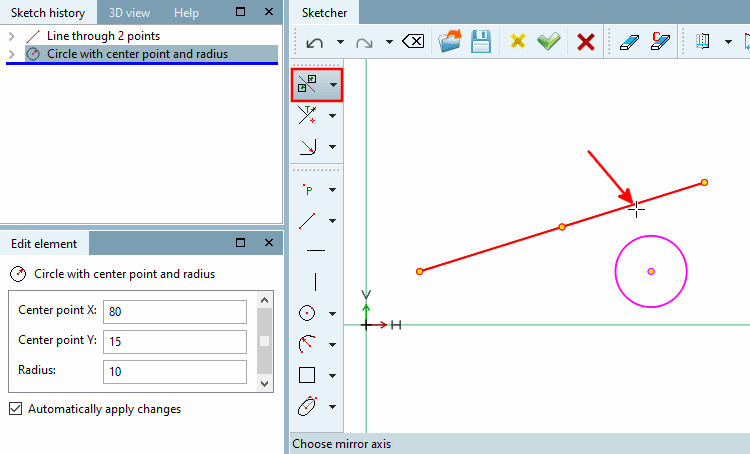

    3. Spiegelachse wählen [Choose mirror axis].

      -> Das Element wird gespiegelt. (Das Original wird gelöscht.)

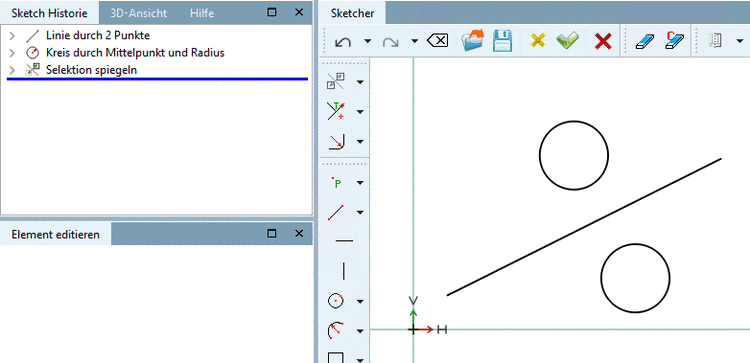

  • Selektion kopieren und spiegeln [Copy and mirror selection] (Selektion spiegeln und Original behalten)

    Zeichnungselement kopieren und über eine Achse spiegeln.

    1. Selektieren Sie das Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion kopieren und spiegeln [Copy and mirror selection].

    3. Spiegelachse wählen [Choose mirror axis].

      -> Element wird gespiegelt. (Das Original bleibt erhalten.)

    Alternativ zur beschriebenen Funktion können Sie auch den Button Selektion spiegeln [Mirror selection] bei gleichzeitig gedrückter Strg-Taste verwenden.

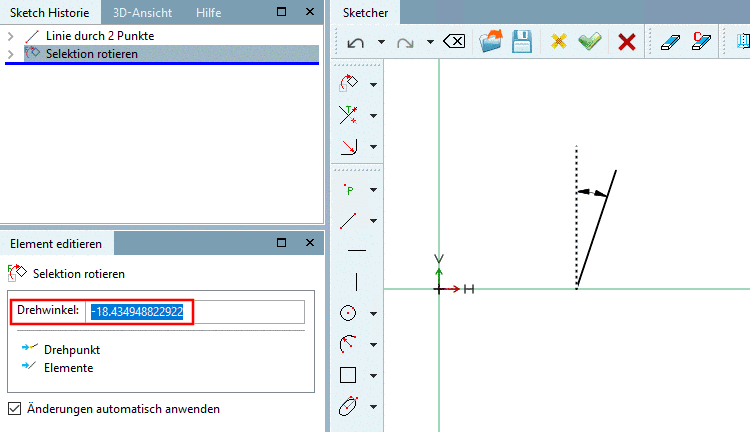

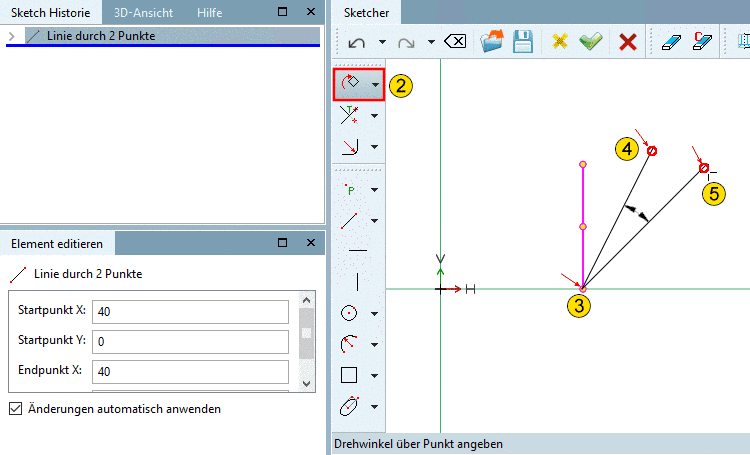

  • Selektion rotieren [Rotate selection] (Rotieren und Original löschen)

    Zeichnungselement über einen Punkt [Point] mit einem bestimmten Winkel drehen

    1. Selektieren Sie das Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion rotieren [Rotate selection].

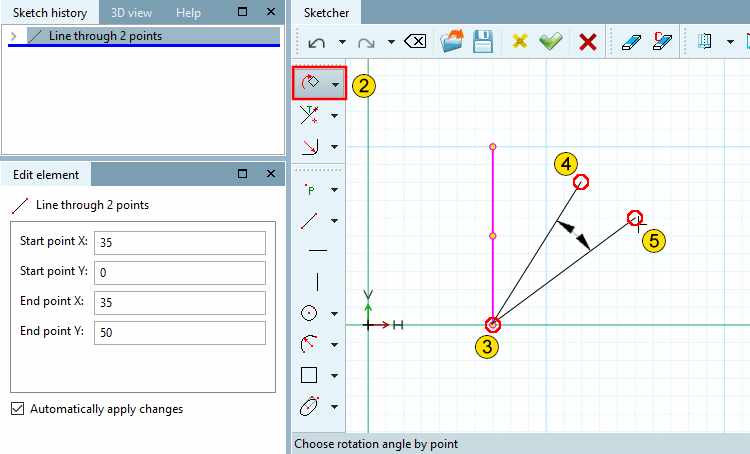

    3. Drehpunkt wählen [Choose rotation point].

      -> Die erste Bezugslinie hängt am Cursor.

    4. Bezugswinkel über Punkt angeben [Choose reference angle by point]: Bestimmen Sie den Drehwinkel anhand zweier beliebiger Bezugspunkte, die den Winkel aufspannen.

      [Hinweis]Hinweis

      Die Bezugspunkte können losgelöst von der zu rotierenden Linie sein.

      Ist die Angabe des zweiten Bezugspunktes rechts vom ersten, erfolgt die Rotation ebenfalls nach rechts, ist sie links, dann entsprechend anders herum.

      Klicken Sie auf einen Punkt, der die erste Bezugslinie des Winkels bestimmt.

    5. Drehwinkel über Punkt angeben [Choose rotation angle by point]:

      Klicken Sie auf einen Punkt, der die zweite Bezugslinie des Winkels bestimmt.

      -> Sobald Sie den zweiten Punkt fixiert haben, wird das Elemente unmittelbar um den durch die beiden Linien aufgespannten Winkel rotiert.

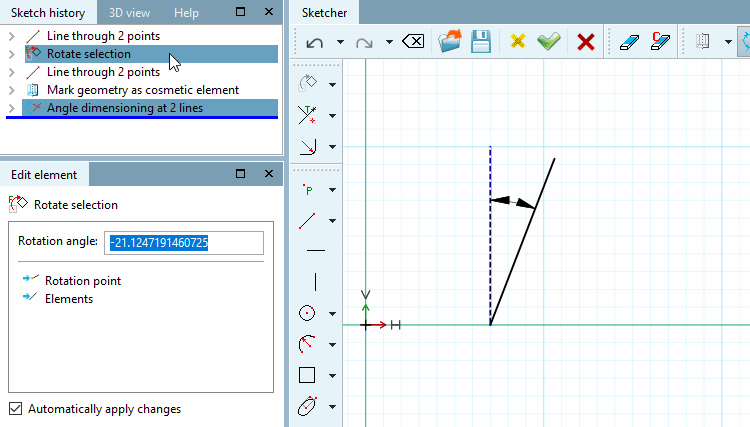

    6. Korrigieren Sie evtl. im Fenster Element editieren [Edit element] den Drehwinkel [Angle of rotation]. (Lag die zweite Linie rechts von der ersten, wird ein negativer Wert angezeigt, ansonsten ein positiver.)

    Anfügepunkte rotieren [Rotate connection points]: Siehe nächster Punkt unten

  • Selektion kopieren und rotieren [Copy and rotate selection] (Rotieren und Original behalten)

    Zeichnungselement kopieren und über einen Punkt [Point] mit einem bestimmten Winkel drehen

    1. Selektieren Sie das Zeichnungselement.

      -> Das Element ist rosa markiert.

    2. Klicken Sie auf den Button Selektion kopieren und rotieren [Copy and rotate selection].

    3. Drehpunkt wählen [Choose rotation point].

      -> Die erste Bezugslinie hängt am Cursor.

    4. Bezugswinkel über Punkt angeben [Choose reference angle by point]: Bestimmen Sie den Drehwinkel anhand zweier beliebiger Bezugspunkte, die den Winkel aufspannen.

      [Hinweis]Hinweis

      Die Bezugspunkte können losgelöst von der zu rotierenden Linie sein.

      Ist die Angabe des zweiten Bezugspunktes rechts vom ersten, erfolgt die Rotation ebenfalls nach rechts, ist sie links, dann entsprechend anders herum.

      Klicken Sie auf einen Punkt, der die erste Bezugslinie des Winkels bestimmt.

    5. Drehwinkel über Punkt angeben [Choose rotation angle by point]:

      Klicken Sie auf einen Punkt, der die zweite Bezugslinie des Winkels bestimmt.

      -> Sobald Sie den zweiten Punkt fixiert haben, wird das Elemente unmittelbar um den durch die beiden Linien aufgespannten Winkel rotiert.

    6. Korrigieren Sie evtl. im Fenster Element editieren [Edit element] den Drehwinkel [Rotation angle] und geben Sie unter Anzahl [Amount] die Anzahl der gewünschten Kopien an.

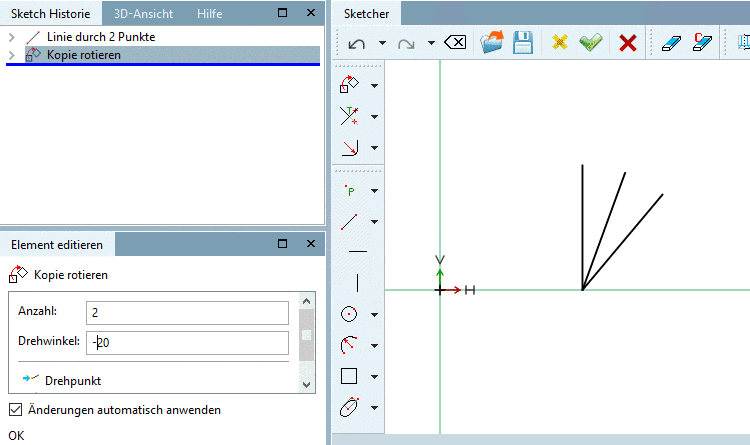

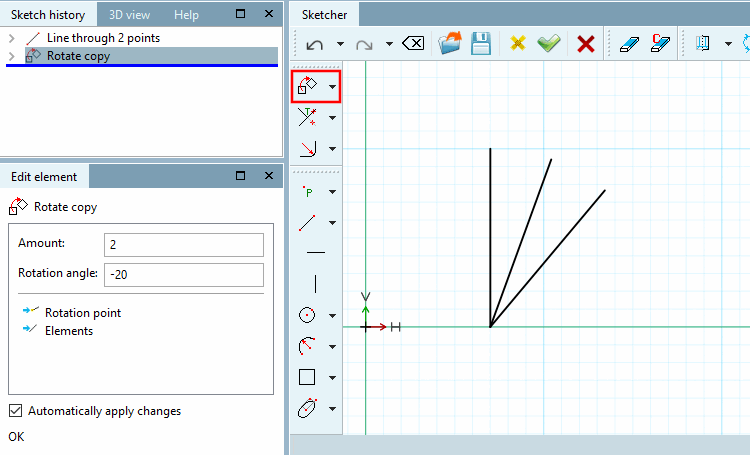

      Der Drehwinkel wurde hier auf "-20" angepasst und die Anzahl der Kopien auf 2 (Standard ist 1).

      Der Drehwinkel wurde hier auf "-20" angepasst und die Anzahl der Kopien auf 2 (Standard ist 1).

    Alternativ zur beschriebenen Funktion können Sie auch den Button Selektion rotieren [Rotate selection] bei gleichzeitig gedrückter Strg-Taste verwenden.

    Anfügepunkte rotieren [Rotate connection points]:

    Sie können auch Anfügepunkte rotieren.

    In diesem Fall ist zusätzlich die entsprechende Funktion eingeblendet. Der Anfügepunkt wird dann mit dem angegebenen Drehwinkel [Rotation angle] ebenfalls rotiert.

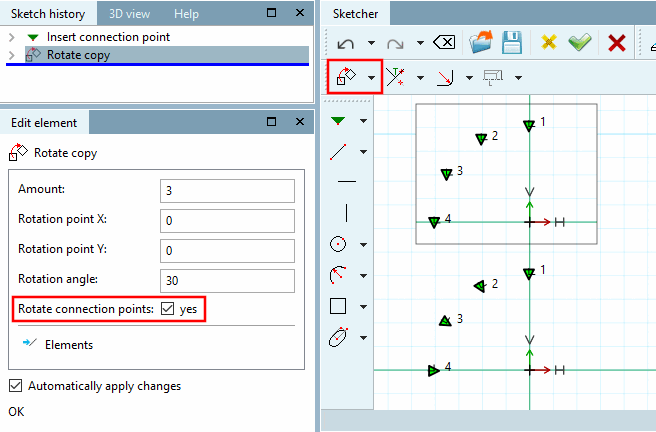

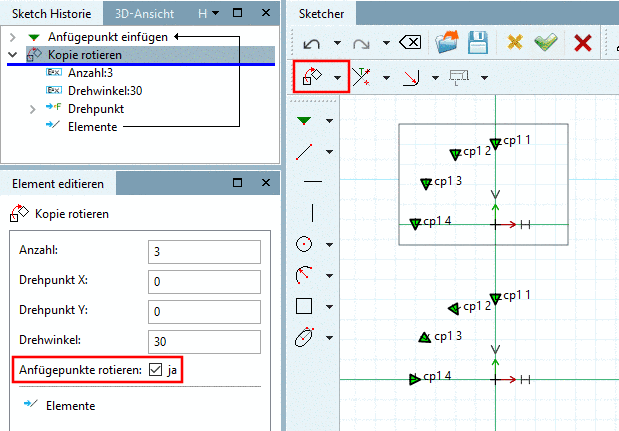

    Anfügepunkte rotieren [Rotate connection points]: Im Sketcher oben ist die Option deaktiviert, unten aktiviert.

    Anfügepunkte rotieren [Rotate connection points]: Im Sketcher oben ist die Option deaktiviert, unten aktiviert.

  • Matrixkopie [Matrix copy]

    Zeichnungselement in Reihen und Spalten kopieren

    1. Selektieren Sie das gewünschte Zeichnungselement.

    2. Klicken Sie auf den Button Matrixkopie [Matrix copy].

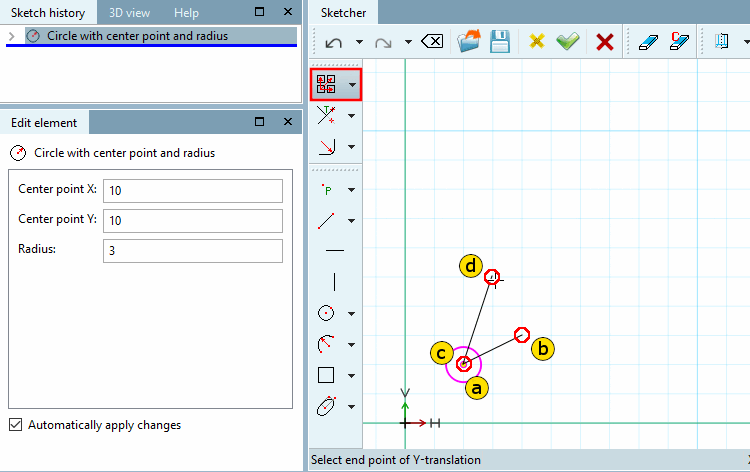

    3. Klicken Sie die Anfangs- und Endpunkte der Verschiebung an:

      1. Anfangspunkt der X-Verschiebung wählen [Choose start point of X-translation]

      2. Endpunkt der X-Verschiebung wählen [Select end point of X-translation]

      3. Anfangspunkt der Y-Verschiebung wählen [Choose start point of Y-translation]

      4. Endpunkt der Y-Verschiebung wählen [Select end point of Y-translation]

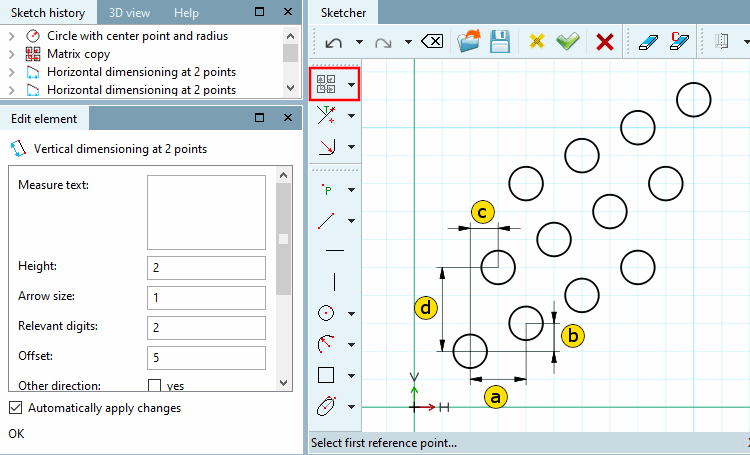

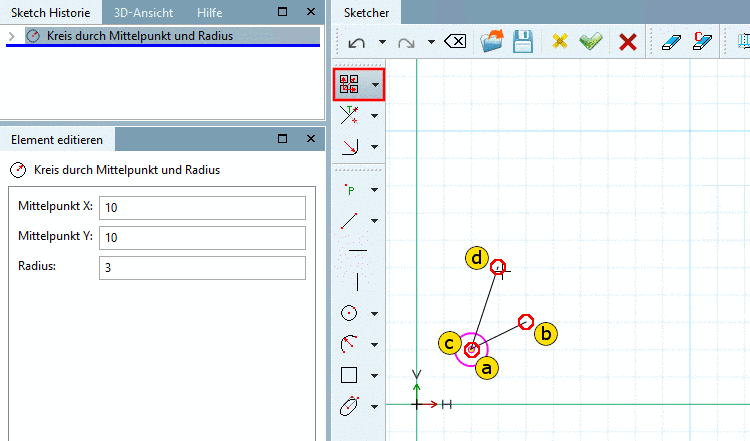

      Die Matrix wird durch zwei Vektoren aufgespannt.

      Die Matrix wird durch zwei Vektoren aufgespannt.

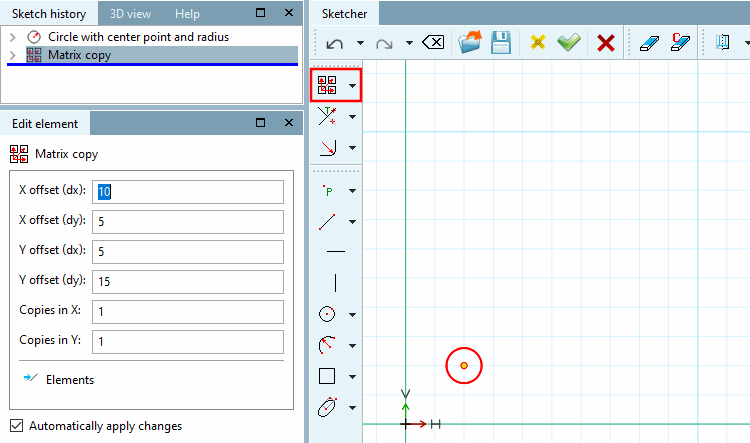

      Sobald der letzte der vier Punkte bestimmt ist, öffnet sich das Dockingfenster Element editieren [Edit element]. Zunächst sind noch keine Kopien zu sehen, sondern nur das Ursprungselement.

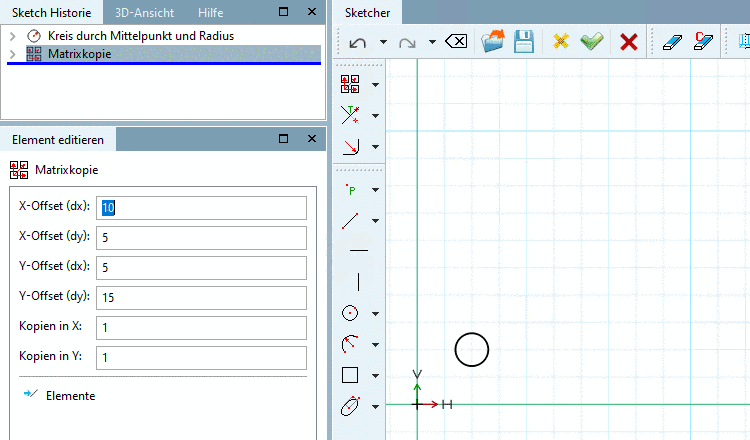

      Kopie 1 bedeutet, dass nur das Ursprungselement angezeigt wird.

      Kopie 1 bedeutet, dass nur das Ursprungselement angezeigt wird.

    4. Passen Sie evtl. die Parameter an.

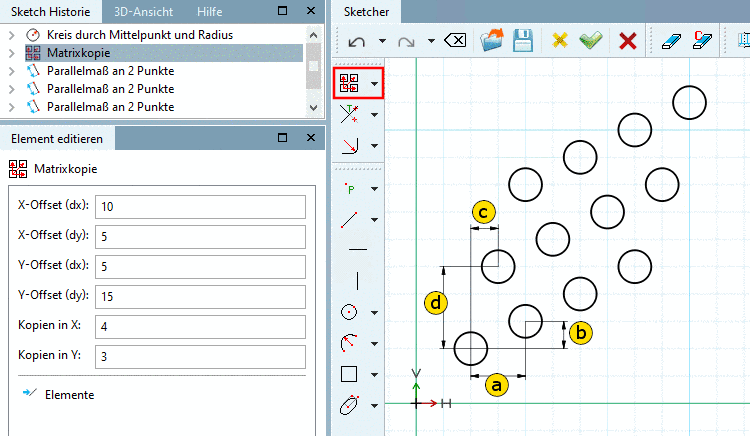

      Matrix mit 4 Spalten und 3 Reihen

      Matrix mit 4 Spalten und 3 Reihen

      Versatz [Offset]:

      • X-Offset (dx) [X offset (dx)]

      • X-Offset (dy) [X offset (dy)]

      • Y-Offset (dx) [Y offset (dx)]

      • Y-Offset (dy) [Y offset (dy)]

      Anzahl der Kopien:

      • Kopien in X [Copies in X]-Richtung

      • Kopien in Y [Copies in Y]-Richtung

  • Variantenkopie [Variant copy]

    Zeichnungselement für benutzerspezifische Varianten kopieren

    1. Markieren Sie alle Zeichnungselemente (Multi-Selektion mit gehaltener Strg-Taste, alternativ mit gedrückter Shift-Taste Rahmen aufziehen)

      -> Das Element wird rosa.

    2. Klicken Sie mit der sekundären Maustaste in den freien Raum, um bisherige Funktionalität zu deaktivieren und dann auf den Button Variantenkopie [Variant copy].

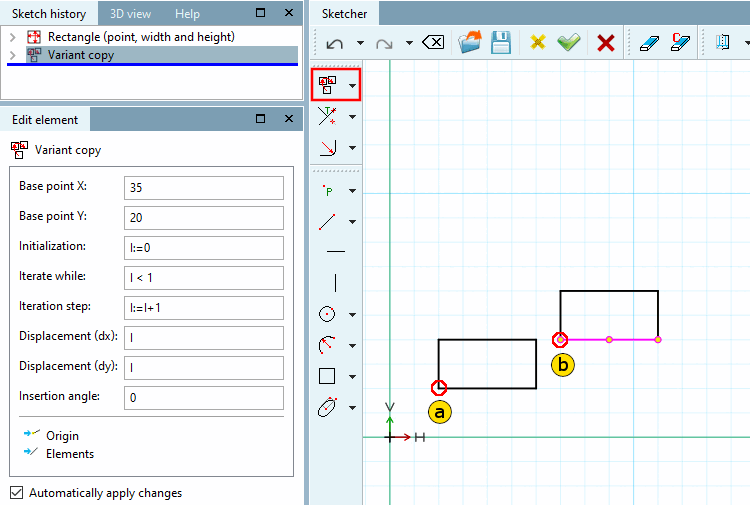

    3. Wählen Sie Referenzpunkt und Einfügepunkt für das selektierte Element (die selektierte Gruppe). (Der Fang zeigt, ob ein Punkt erfasst ist.)

      1. Referenzpunkt der selektierten Gruppe wählen [Choose reference point of selected group]

      2. Einfügepunkt wählen [Choose insertion point]

      -> Das Fenster Element editieren [Edit element] wird geöffnet.

    4. Ändern Sie die Einstellungen nach Ihren Bedürfnissen:

      • Basispunkt [Base point] X: X-Koordinate Einfügepunkt der ersten Kopie

      • Basispunkt [Base point] Y: Y-Koordinate Einfügepunkt der ersten Kopie

      • Initialisierung [Initializing]: Startwert der Variable "I"

      • Iterieren, solange [Iterate while]: Anzahl der Wiederholungen

      • Weiterschaltung [Iteration step]: Weiterschaltungswert (in der Regel keine Änderung notwendig; bei 2 würde immer ein Element übersprungen werden)

      • Verschiebung (dx) [Displacement (dx)]: Elementverschiebung in Richtung X-Achse pro Iterationsschritt

      • Verschiebung (dy) [Displacement (dy)]: Elementverschiebung in Richtung Y-Achse pro Iterationsschritt

      • Einfügewinkel [Insertion angle]: Drehung des selektierten Elements (der selektierten Gruppe) um einen Winkel pro Iterationsschritt.

      [Hinweis]Hinweis

      Die Variable „I“ ist vorgegeben, kann jedoch geändert werden. Bereits vergebene Variablennamen sollten nicht gewählt werden.

    5. Bestätigen Sie mit OK.

      -> Die Kopien des Elements werden entsprechend der Grundeinstellungen platziert.

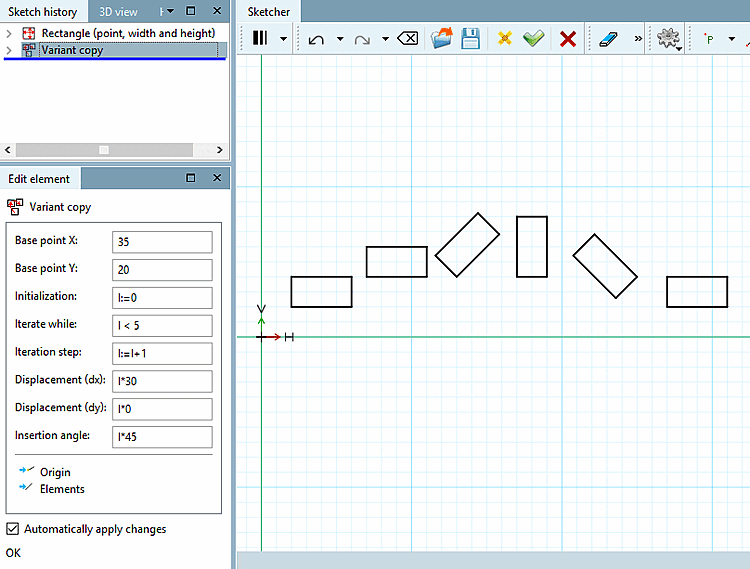

      Im Beispiel unten werden fünf Kopien des gewählten Elements erstellt. Die Kopien werden pro Iterationsschritt in Richtung x-Achse um 30, in Richtung y-Achse um 0 versetzt und bei jedem Schritt um 45° gedreht.

      Beispiel

      Beispiel

  • Elemente skalieren [Scale elements]

    1. Selektieren Sie die gewünschten Elemente.

    2. Skalierungsfixpunkt auswählen... [Set scaling fixed point...]: Die Richtung der Expansion ist abhängig vom gewählten Fixpunkt.

      • Wird als Fixpunkt ein Eckpunkt verwendet, dann werden die Elemente in den anderen Punkten verschoben.

      • Wird als Fixpunkt der Mittelpunkt verwendet, dann werden die Elemente in alle Richtungen gleich vergrößert.

      • Ist der Fixpunkt außerhalb der selektierten Elemente, wird auch der Abstand der Elemente zum Fixpunkt skaliert.

      -> Das Dockingfenster Element editieren [Edit element] wird geöffnet.

    3. Tragen Sie den Skalierungsfaktor [Scale factor] im Eingabefeld ein.

      Werte größer 1 vergrößern das Ursprungselement, Werte kleiner 1 verkleinern das Ursprungselement.

    4. Bestätigen Sie mit OK.

      -> Die Elemente werden skaliert.

    Beispiel: Skalieren eines Rechtecks

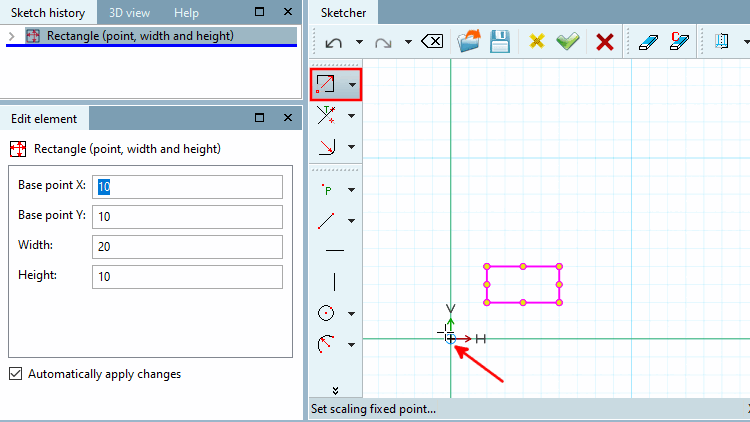

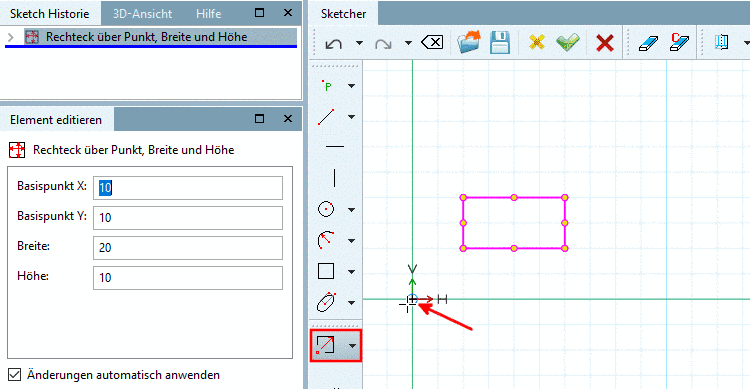

    Nullpunkt gewählt

    Nullpunkt gewählt

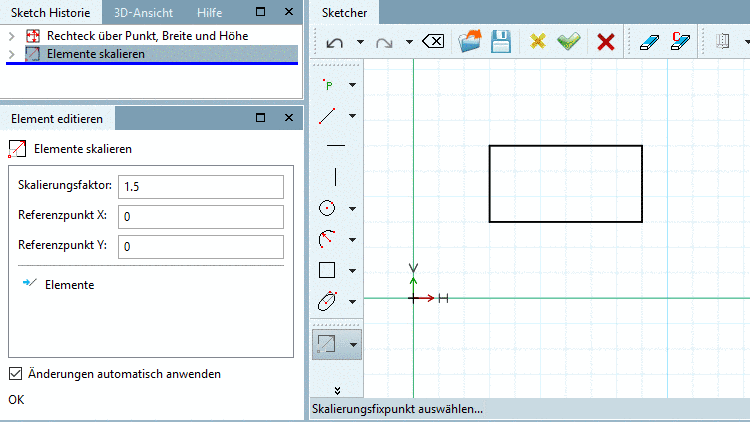

    Ergebnis der Skalierung mit Faktor 1.5

    Ergebnis der Skalierung mit Faktor 1.5

  • Konturoffset [Contour offset]

    [Hinweis]Hinweis

    Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

    Das Werkzeug Konturoffset [Contour offset] erzeugt ein Duplikat der Kontur mit einem Skalierungsfaktor.

    1. Markieren Sie die Elemente, auf die Konturoffset [Contour offset] angewendet werden soll.

    2. Klicken Sie auf den Button.

    3. Geben Sie im Dockingfenster Element editieren [Edit element] unter Abstand [Distance] den gewünschten Offset ein.

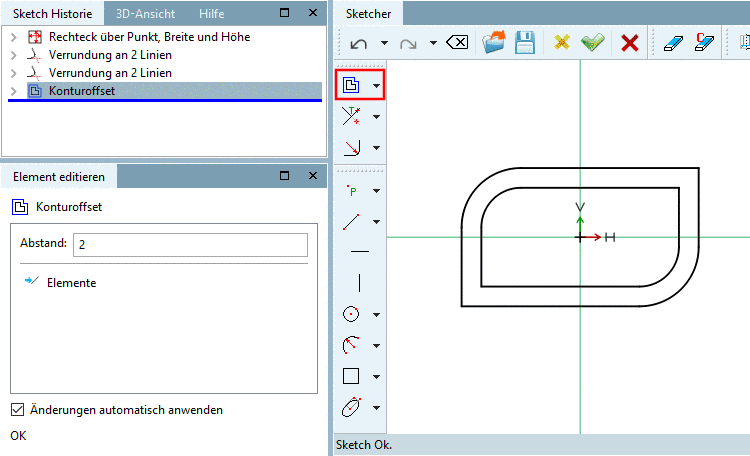

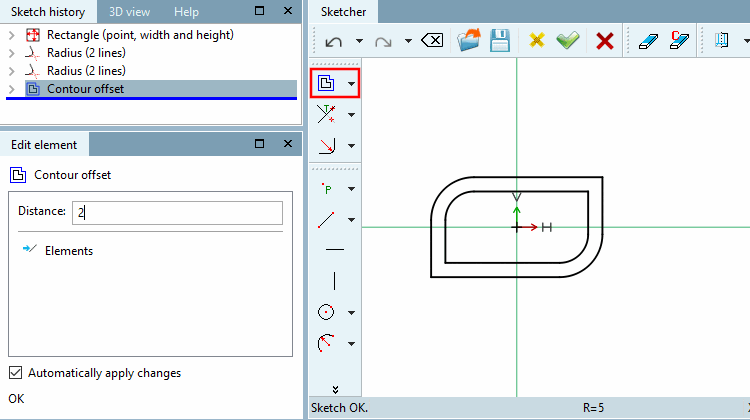

    Konturoffset [Contour offset] Ergebnis

    Konturoffset [Contour offset] Ergebnis

    Einschränkungen

    • Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.

    • Konturoffset [Contour offset] unterstützt keine Ellipsen und elliptische Bögen.

  • Konturoffset (Autoselektion) [Contour offset (auto-selection)]

    [Hinweis]Hinweis

    Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

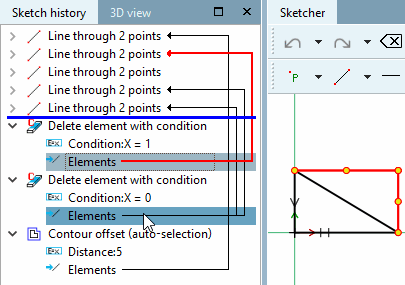

    Das Werkzeug Konturoffset (Autoselektion) [Contour offset (auto-selection)] erzeugt ein Duplikat der automatisch vervollständigten Kontur mit einem Skalierungsfaktor (vgl. Konturoffset [Contour offset]). Die Selektion nur eines Elementes ist ausreichend.

    Anwendungsfall:

    Angenommen ein Sketch wird durch Bedingungen, die auf Tabellenvariablen zugreifen, modifiziert, funktioniert Konturoffset [Contour offset] nicht, da von Anfang an alle Selektionen vorhanden sein müssen.

    Die beiden folgenden Abbildung zeigen, wie einmal ein Dreieck und einmal ein Viereck gezeichnet wird.

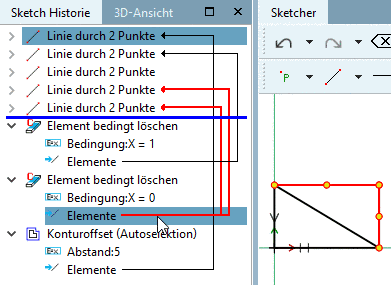

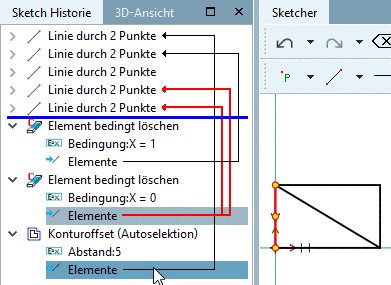

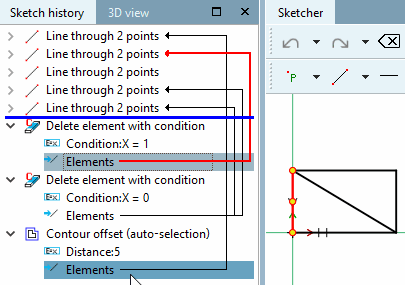

    Viereckslinien gelöscht per Bedingung

    Viereckslinien gelöscht per Bedingung

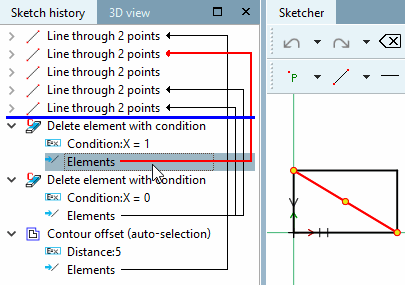

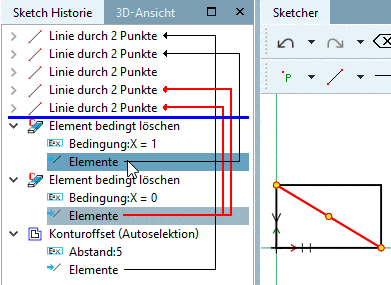

    Dreiecklinie gelöscht per Bedingung

    Dreiecklinie gelöscht per Bedingung

    1. Markieren Sie ein Element, welches als Ausgangspunkt für Konturoffset (Autoselektion) [Contour offset (auto-selection)] verwendet werden soll. Das Element muss in beiden Varianten vorkommen.

    2. Klicken Sie auf den Button.

    3. Geben Sie im Dockingfenster Element editieren [Edit element] unter Abstand [Distance] den gewünschten Offset ein.

      -> Der Konturoffset [Contour offset] wird in jedem Fall korrekt ausgeführt.

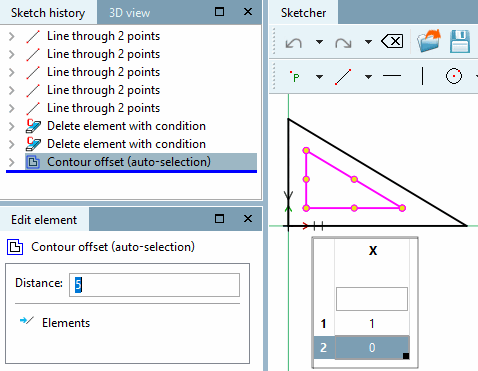

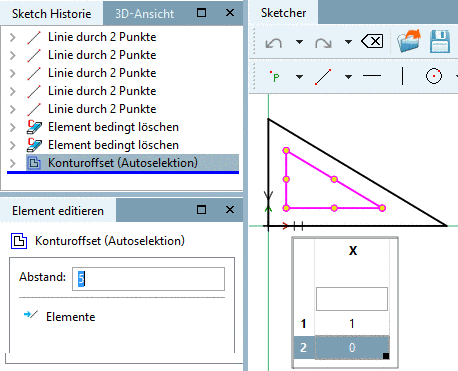

      Viereckslinien gelöscht

      Viereckslinien gelöscht

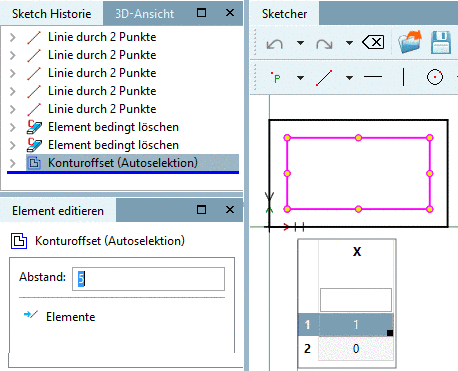

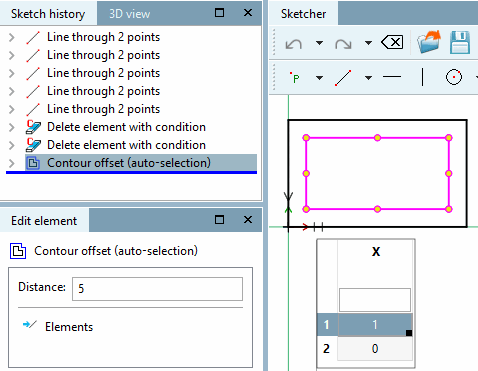

      Dreiecklinie gelöscht

      Dreiecklinie gelöscht

    Einschränkungen

    • Aktuell kann auf Basis einer Kontur nur EINE weitere erzeugt werden.

    • Konturoffset (Autoselektion) [Contour offset (auto-selection)] unterstützt keine Ellipsen und elliptische Bögen.
