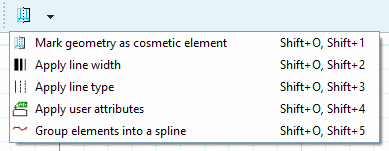

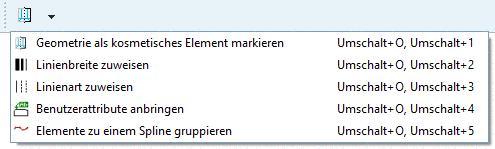

Geometrie als kosmetisches Element markieren [Mark geometry as cosmetic element]

Verwenden Sie den Befehl um Geometrie als kosmetisches Element zu markieren.

Markierte Elemente werden in 3D nicht dargestellt, sind aber in der 2D-Ableitung sichtbar.

Hinweis Zur Gewindeerstellung verwenden Sie bitte die Schaltflächen Zylindrisches Gewinde über Länge [Cylindrical thread by length] und Konisches Gewinde über Länge [Conical thread by lengths]. Siehe Abschnitt 7.9.3.14, „ Modifizieren -> Gewinde “.

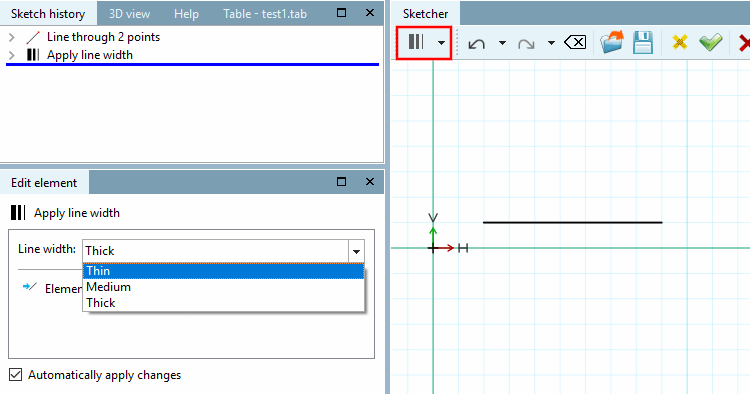

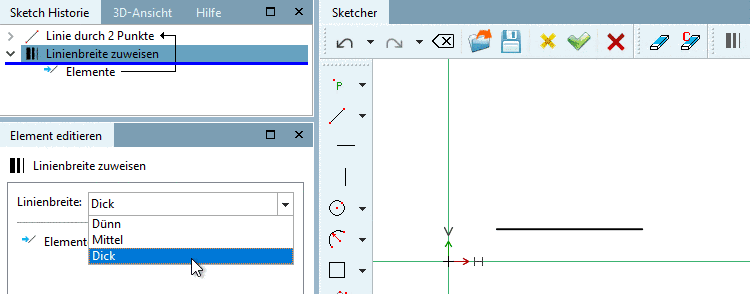

Linienbreite zuweisen [Apply line width]

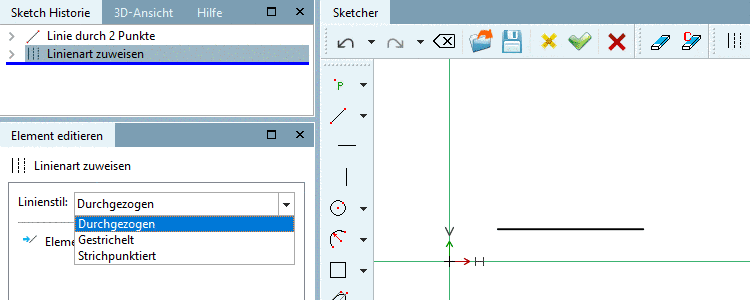

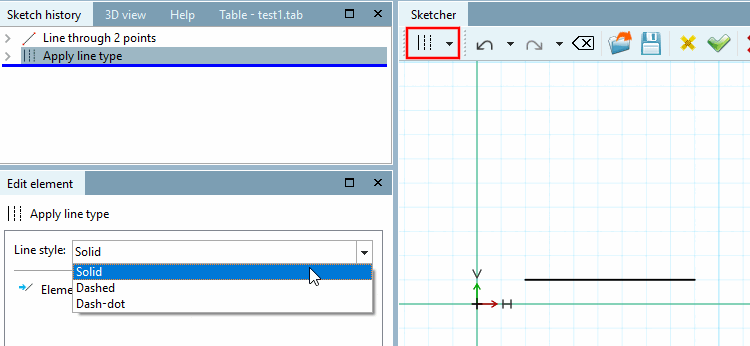

Linienart zuweisen [Apply line type]

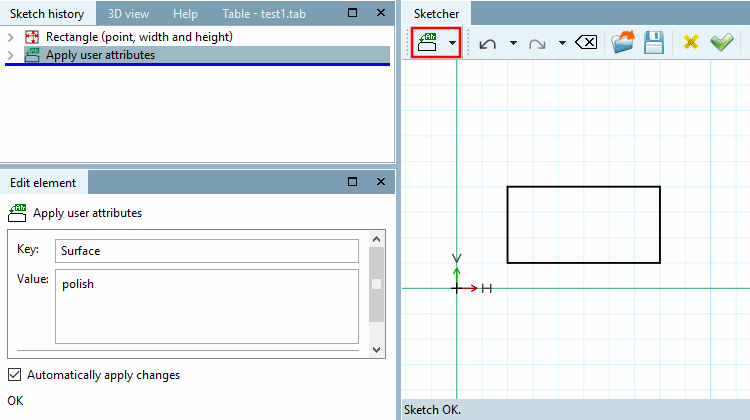

Benutzerattribute anbringen [Apply user attributes]

Individuelle Merkmale festlegen, die später zusammen mit dem markierten Element an das importierende CAD-System übergeben werden sollen

Elemente zu einem Spline gruppieren [Group elements into a spline]

Hinweis Diese Feature steht erst für zukünftige Versionen offiziell zur Verfügung und ist mit V12 nur eine interne Testversion.

Mittels Elemente zu einem Spline gruppieren [Group elements into a spline] können einzelne Bögen zu einer Spline gruppiert werden.

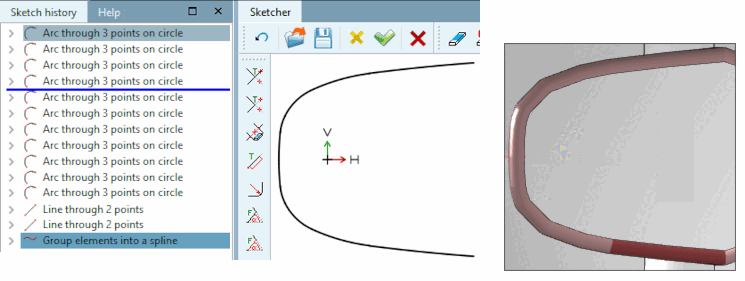

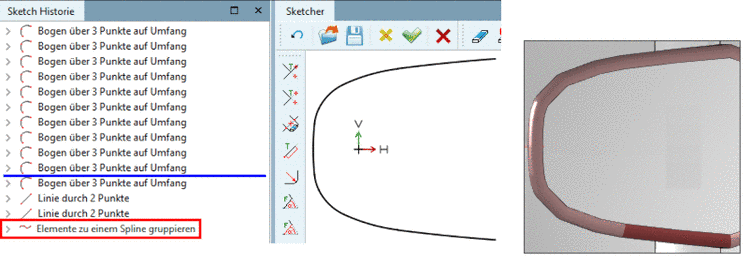

Enthält ein Bauteil eine Kurve mit variablem Radius, muss man sich über viele einzelne Bögen an diese Kurve annähern (Bogen über 3 Punkte auf Umfang [Arc through 3 points on circle], siehe folgende Abb.). Das Spline-Feature ermöglicht nun, nicht die einzelnen Bögen, sondern die Gruppierung dieser im Spline zu exportieren. Dadurch wird die Fehleranfälligkeit beim Export, insbesondere bei der Anwendung des Blend-Features, vermindert. Zudem ist die Darstellung in der 3D-Ansicht genauer.

Gezeichnet werden weiterhin zunächst die einzelnen Bögen und dann das Spline-Feature angewendet.
