5.9.2.5.3.  Variabile del filtro

L'impostazione della variabile Filtro [Filter variable] può essere utilizzata per filtrare singole righe dalla tabella di un progetto quando si divide il catalogo. La descrizione dettagliata della suddivisione del catalogo si trova solo nel manuale "Interno".

Variabile di filtro [Filter variable] per la suddivisione del catalogo
[Nota]Nota

L'impostazione della variabile Filtro [Filter variable] corrisponde all'opzione Elimina righe filtrate [Delete filtered lines] nella pagina della scheda Suddivisione del catalogo [Catalog separation].

Se l'opzione è impostata, le righe filtrate della tabella che non devono essere visualizzate nel catalogo suddiviso vengono eliminate direttamente. In caso contrario, le righe vengono solo nascoste e possono essere visualizzate nuovamente nella vista tabella di PARTproject tramite l'opzione Mostra righe nascoste [Show hidden rows].

Per creare un filtro utilizzando le variabili di filtro [Filter variable], procedere come segue:

  1. Nel PARTproject nel data directory del catalogo da condividere, il progetto dove il filtro Dovrebbe essere applicato.

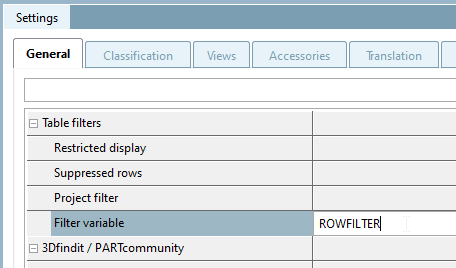

  2. Specificare il nome della variabile nell'impostazione Filtro variabile [Filter variable].

    Figura 5.520.

  3. Aprire la tabella del progetto in PARTdesigner.

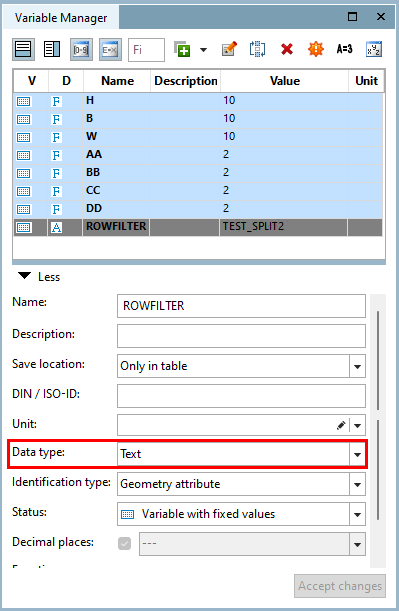

  4. Aggiungere una variabile con il nome definito al punto 2 tramite il Gestore variabili [Variable Manager]. Assicurarsi di impostare il tipo di dati [Data type] su "Text".

    Figura 5.521.

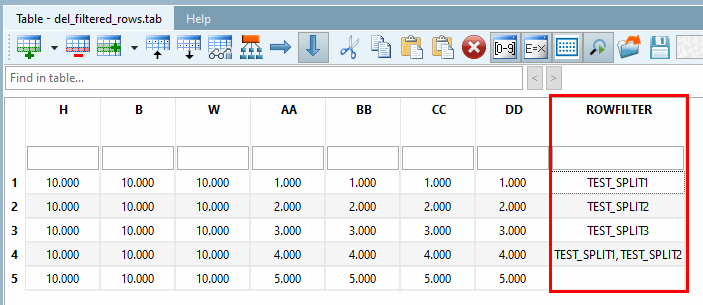

  5. Ora inserite il catalogo in cui la riga deve essere visibile nella riga corrispondente della tabella.

    È possibile inserire più cataloghi separati da virgole.

    Figura 5.522.

  6. Salvare le modifiche e chiudere PARTdesigner.

  7. In PARTproject, inserire il nome selezionato al punto 2 per ogni cartella del catalogo a cui applicare il filtro creato durante la suddivisione del catalogo.

  8. Eseguire la suddivisione del catalogo.

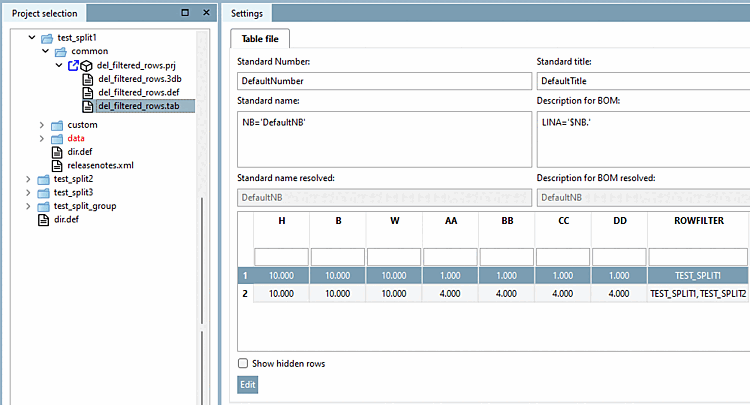

    → La tabella dei progetti è ridotta nelle cartelle estratte.

    Figura 5.523.
