5.9.2.5.3. Filtervariable

Mit der Einstellung Filtervariable [Filter variable] lassen sich einzelne Zeilen aus der Tabelle eines Projekts bei der Katalogteilung filtern. Die detaillierte Beschreibung zur Katalogteilung befindet sich nur im "Intern"-Handbuch.

Filtervariable [Filter variable] bei der Katalogteilung
[Hinweis]Hinweis

Die Einstellung Filtervariable [Filter variable] korrespondiert mit der Option Gefilterte Zeilen löschen [Delete filtered lines] von der Registerseite Katalogteilung [Catalog separation].

Ist die Option gesetzt, werden gefilterte Zeilen aus der Tabelle, die bei dem geteilten Katalog nicht angezeigt werden sollen, direkt gelöscht. Andernfalls werden die Zeilen lediglich ausgeblendet und sind in der Tabellenansicht in PARTproject über die Option Versteckte Zeilen anzeigen [Show hidden rows] wieder einblendbar.

Um einen Filter über Filtervariable [Filter variable] anzulegen gehen Sie wie folgt vor:

  1. Öffnen Sie im PARTproject in dem data Verzeichnis des zu teilenden Katalogs das Projekt, wo der Filter angewendet werden soll.

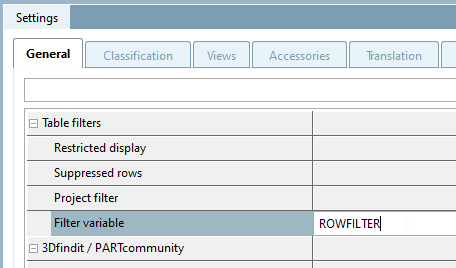

  2. Legen Sie in der Einstellung Filtervariable [Filter variable] den Namen der Variable fest.

  3. Öffnen Sie die Tabelle des Projekts im PARTdesigner.

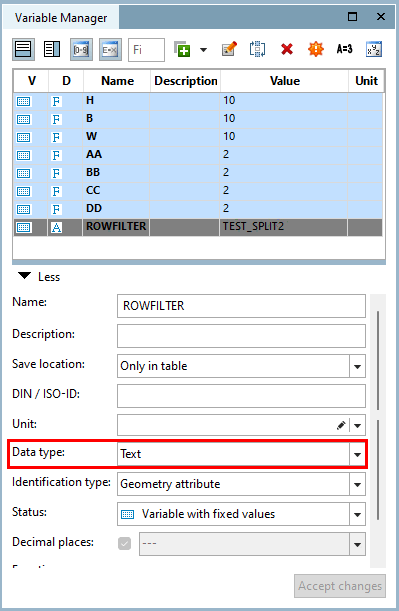

  4. Fügen Sie über den Variablen Manager [Variable Manager] eine Variable hinzu mit dem in Schritt 2 festgelegten Namen. Achten Sie darauf, den Datentyp [Data type] auf "Text" festzulegen.

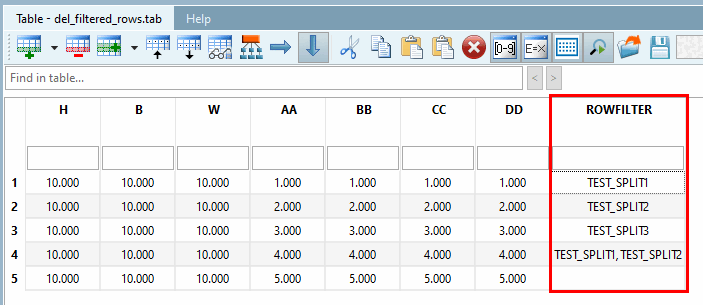

  5. Geben Sie in der entsprechenden Zeile der Tabelle nun den Katalog an, in dem die Zeile sichtbar sein soll.

    Sie können mehrere Kataloge mit Komma getrennt angeben.

  6. Speichern Sie die Änderungen und schließen Sie PARTdesigner.

  7. Geben Sie in PARTproject den in Schritt 2 gewählten Namen bei jedem Katalog Ordner an, bei dem der erstellte Filter bei der Katalogteilung angewendet werden soll.

  8. Führen Sie die Katalogteilung durch.

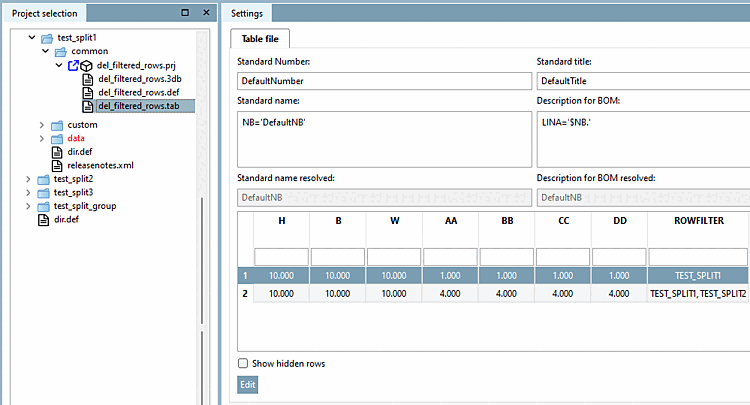

    → In den ausgeleiteten Ordnern ist die Tabelle des Projekt reduziert.
