5.12.11.26.5.4. Valutazione
Visualizzazione in Excel

La visualizzazione in Excel si basa sui file CSV.

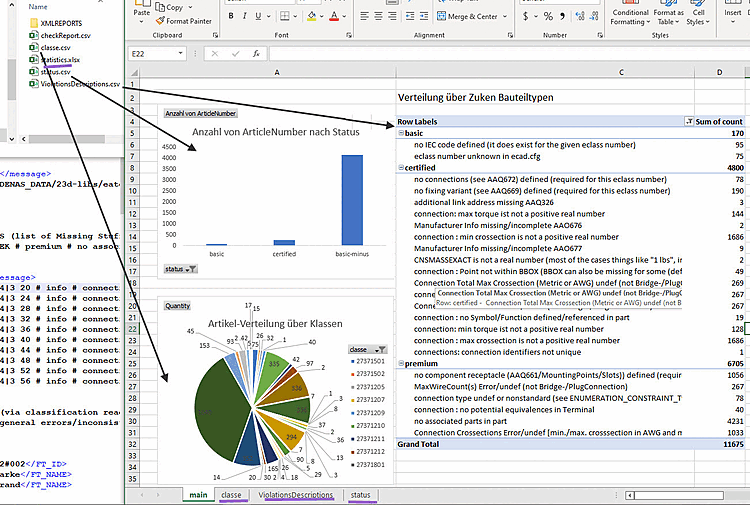

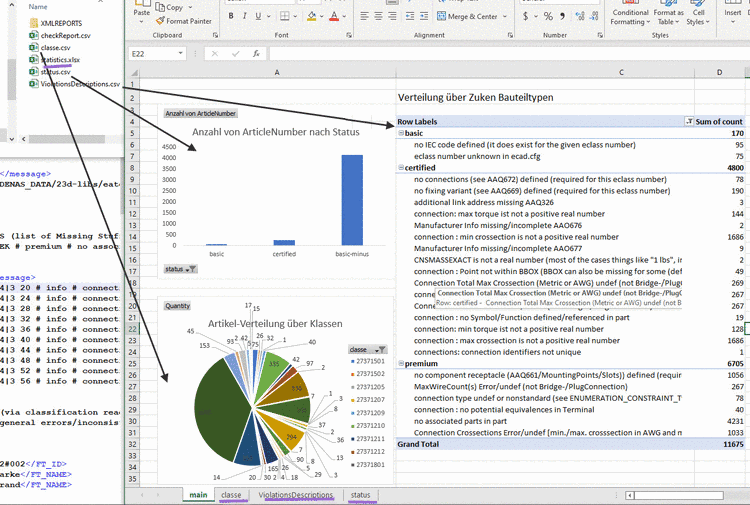

Excel -> Foglio "principale

Figura 5.1214. Excel -> Foglio "principale

  • L'elenco a destra ( ViolationsDescriptions.csv ) mostra una ripartizione in base ai gruppi di errore base, certificato e premium. Ogni gruppo mostra cosa per raggiungere il rispettivo livello di certificazione.

    Per ogni singolo codice di errore, il Numero di colpi (conteggi) visualizzati.

    Dopo l'apertura, il Numeri di articolo visibili.

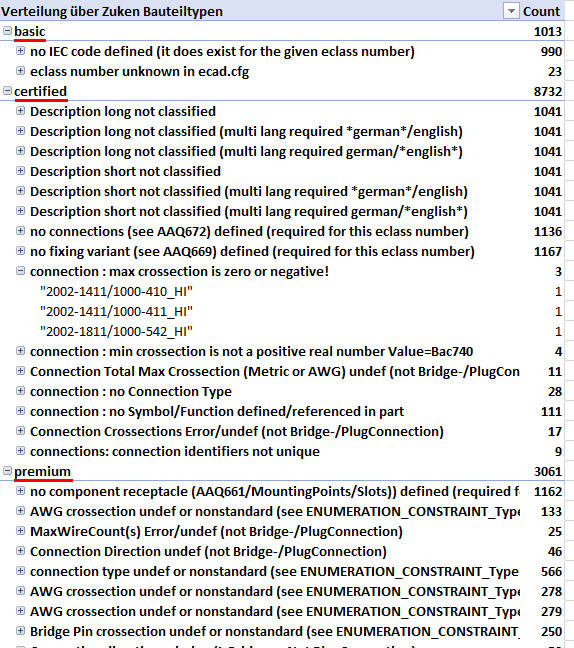

    Numero di prodotti in ciascuno Errore

    Figura 5.1215. Numero di prodotti in ciascuno Errore

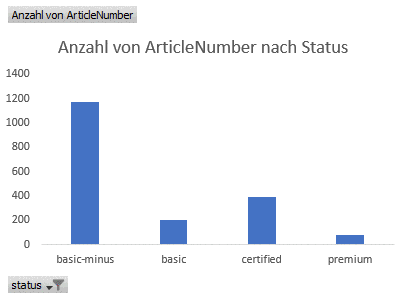

  • Il digramma a barre ( status.csv ) mostra il numero di prodotti nel rispettivo stato (visualizzato come pivot).

    Grafico a barre con distribuzione "Stato"

    Figura 5.1216. Grafico a barre con distribuzione "Stato"

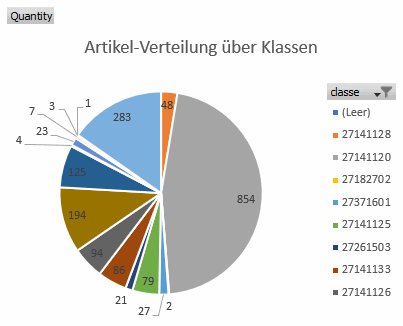

  • Il grafico a torta ( class.csv ) mostra la classe ECLASS Distribuzione delle classi in tutti i prodotti inclusi nel registro (Rappresentazione come pivot).

    Grafico a torta con distribuzione ECLASS Classi

    Figura 5.1217. Grafico a torta con distribuzione ECLASS Classi

Nei fogli Excel "classe", "status" e "ViolationsDescriptions" vedrai il sottostante Tavolo.

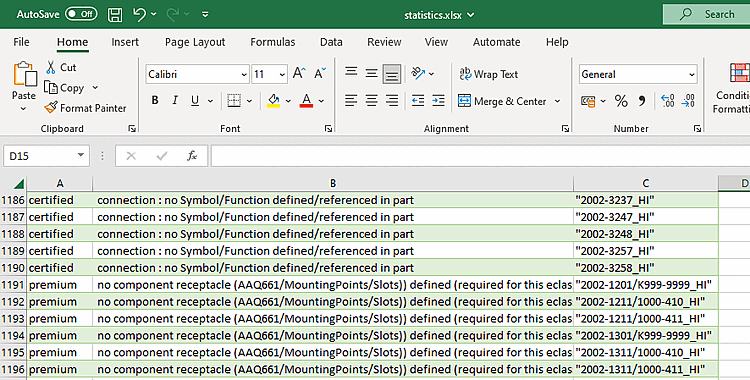

Esempio: ViolazioniDescrizioni

Figura 5.1218. Esempio: ViolazioniDescrizioni

File XML, testo e CSV

Tutti i rapporti creati dopo un'esecuzione sono raccolti nella directory utente sotto "validator_reports". Ogni rapporto contiene le seguenti directory e file:

  • La directory DETAILS contiene file di testo con i codici di errore specifici che si sono verificati. Ogni singolo file di testo elenca le voci che presentano il rispettivo errore.

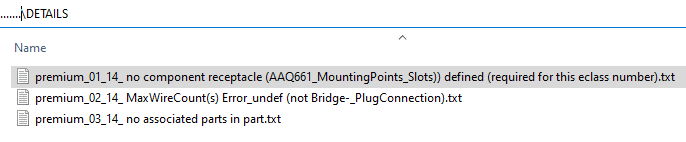

    Il nome del file corrisponde a un codice di errore in ogni caso

    Figura 5.1219. Il nome del file corrisponde a un codice di errore in ogni caso

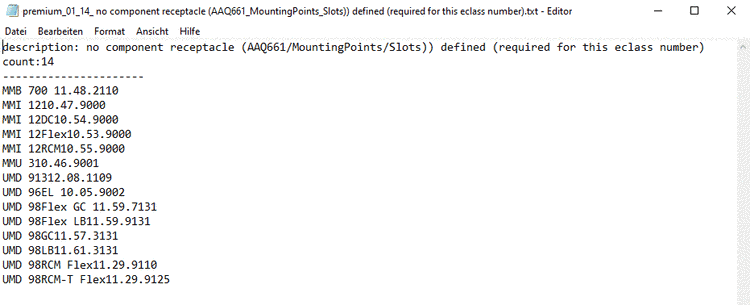

    Elenco dei numeri di articolo in un file di codice di errore

    Figura 5.1220. Elenco dei numeri di articolo in un file di codice di errore

  • XMLREPORTS: Tutti i rapporti sotto forma di file xml (generati dallo strumento di verifica batch "ECADPS3VERIFY") sono elencati qui. Se si apre un file in un qualsiasi editor xml, si vedranno le informazioni visualizzate nel dialogo Rapporto di convalida ECLASS esteso [Extended ECLASS validation report] nell'area di dialogo Rapporto [Report].

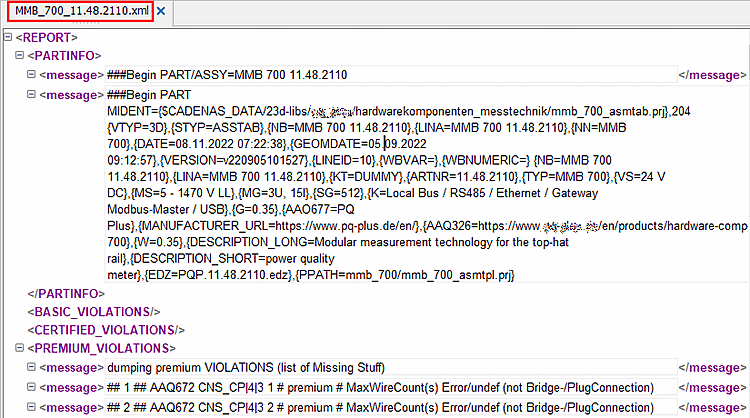

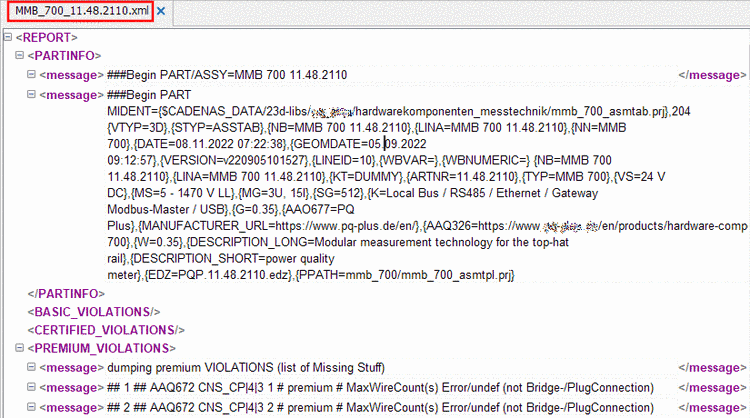

    XMLREPORTS -> file xml di un prodotto (articolo)

    Figura 5.1221. XMLREPORTS -> file xml di un prodotto (articolo)

    Spiegazione delle singole sezioni XML:

    • Tutte le sezioni che terminano con INFO, AVVERTENZE o INFORMAZIONI non hanno alcuna influenza sullo stato di verifica finale della parte. Queste voci contengono essenzialmente informazioni che possono essere utili nel processo di modellazione.

    • La sezione FUNDAMENTAL_ERRORS contiene voci che indicano violazioni del modello di dati ECAD; tali parti non sono automaticamente certificate.

    • PARTINFO -> messaggio

      • PART7ASSY: Numero di articolo

      • PARTE MIDENT: MIDENT

      Figura 5.1222.

    • PARTINFO -> messaggio

      Figura 5.1223.

      [Nota]Nota

      I record di dati senza CNSELEK non sono inclusi nelle statistiche.

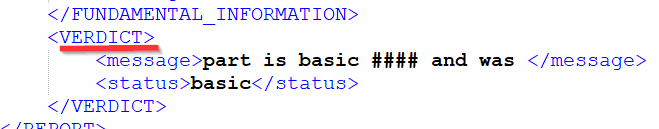

    • VERDETTO: Stato del prodotto

      Figura 5.1224.

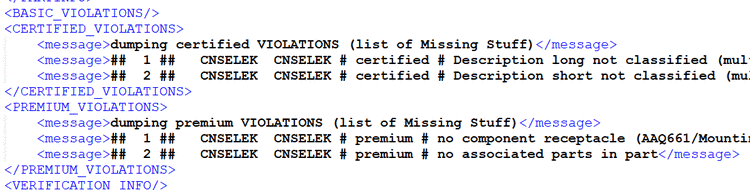

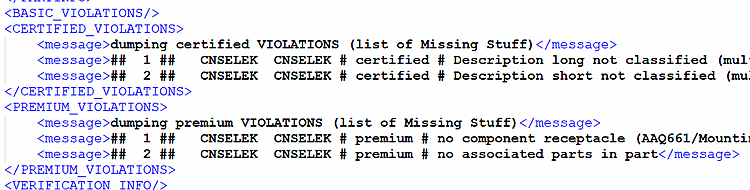

    • VIOLAZIONI: classi di errore e codici di errore

      Esistono tre tipi di VIOLAZIONI:

      • La sezione PREMIUM_VIOLATIONS contiene tutte le voci che impediscono alla parte di raggiungere lo stato di premio.

      • La sezione CERTIFIED_VIOLATIONS contiene tutte le voci che impediscono alla parte di ottenere lo stato di certificazione.

      • La sezione BASIC_VIOLATIONS contiene tutte le voci che indicano gravi errori nella modellazione; con tali parti, in genere non è garantita la riuscita dell'esportazione in vari sistemi ECAD.

      Figura 5.1225.

    [Nota]Nota

    Nella finestra di dialogo del rapporto di convalida ECLASS esteso [Extended ECLASS validation report], si vedranno le stesse sezioni nell'area di dialogo a destra.

    Rapporto di convalida ECLASS esteso [Extended ECLASS validation report]

    Figura 5.1226.  Rapporto di convalida ECLASS esteso [Extended ECLASS validation report]

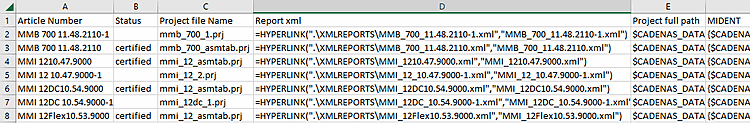

  • checkReport.csv: contiene informazioni sullo stato e sui numeri di articolo richiesti dal modellatore per risolvere il problema.

    checkReport.csv

    Figura 5.1227. checkReport.csv

  • Le informazioni provenienti da classe.csv, status.csv e ViolationsDescriptions.csv in Excel. Vedi sopra.
