Capitolo 7.  Progettista di parti
7.4. Creare un modello 3D: Piccolo esempio dalla A alla Z
Indietro  Avanti

7.4. Creare un modello 3D: Piccolo esempio dalla A alla Z

Un solido 3D deve sempre essere creato utilizzando uno schizzo 2D. Questo schizzo 2D viene creato in una finestra di aggancio separata, lo Sketcher .

In Di seguito viene utilizzato come esempio di un semplice Quaders la procedura passo dopo passo Spiega. [76]

  1. Creare un nuovo progetto in PARTproject. Sezione 5.5, “Creare un progetto - Piccolo esempio dalla A alla Z ” Un piccolo esempio è disponibile all'indirizzo .

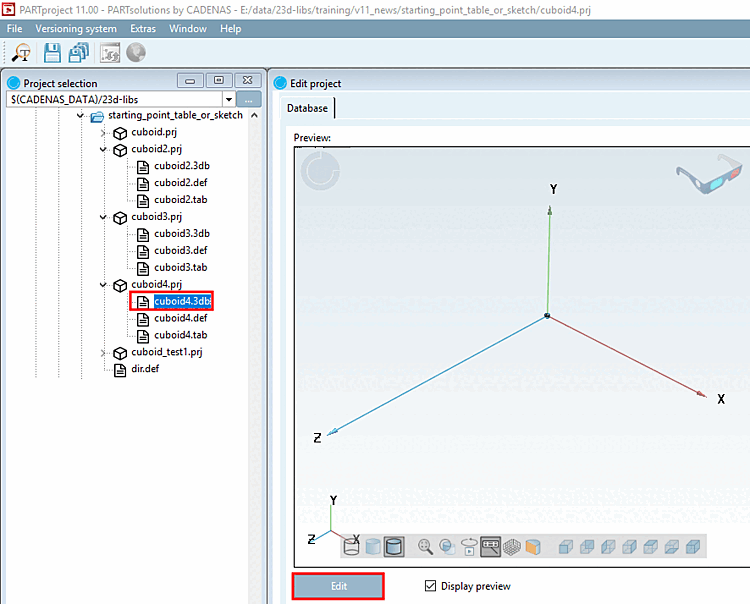

    Selezionare il file *.3db nel progetto da modificare.

    Fare clic su Modifica [Edit].

    Figura 7.21.

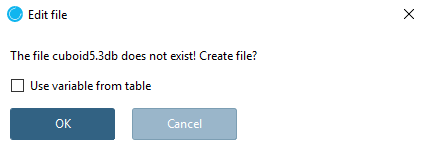

    -> Si apre la finestra di dialogo Modifica file [Edit file].

    Figura 7.22.

  2. Confermare con OK.

    -> PARTdesigner si apre con le finestre di aggancio Cronologia 3D [3D History], Vista 3D [3D view], Gestione variabili [Variable Manager] e Tabella [Table].

    [Nota]Nota

    È possibile posizionare le finestre di aggancio come si desidera. Vedere Sezione 3.1.5.4, “Metodo di posizionamento delle finestre di aggancio ” in Manuale d'uso PARTsolutions.

  3. La finestra di aggancio della storia 3D [3D History] contiene i tre livelli di base per gli schizzi di costruzione.

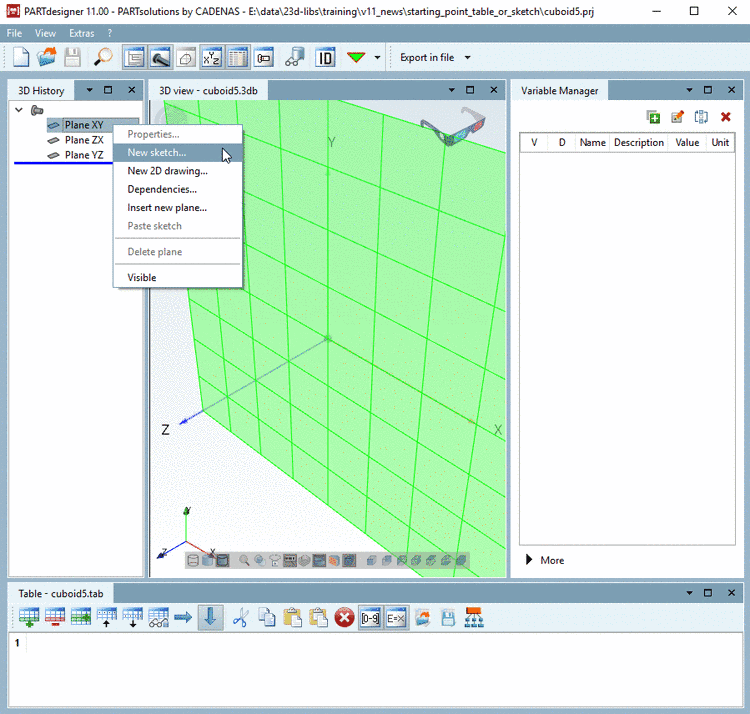

    Fare clic con il pulsante secondario del mouse su uno di questi livelli (qui XY) e selezionare la voce di menu Nuovo schizzo.... [New sketch...] nel menu contestuale.

    Nuovo schizzo... [New sketch...]

    Figura 7.23. Nuovo schizzo... [New sketch...]

    -> Questo comando richiama lo Sketcher.

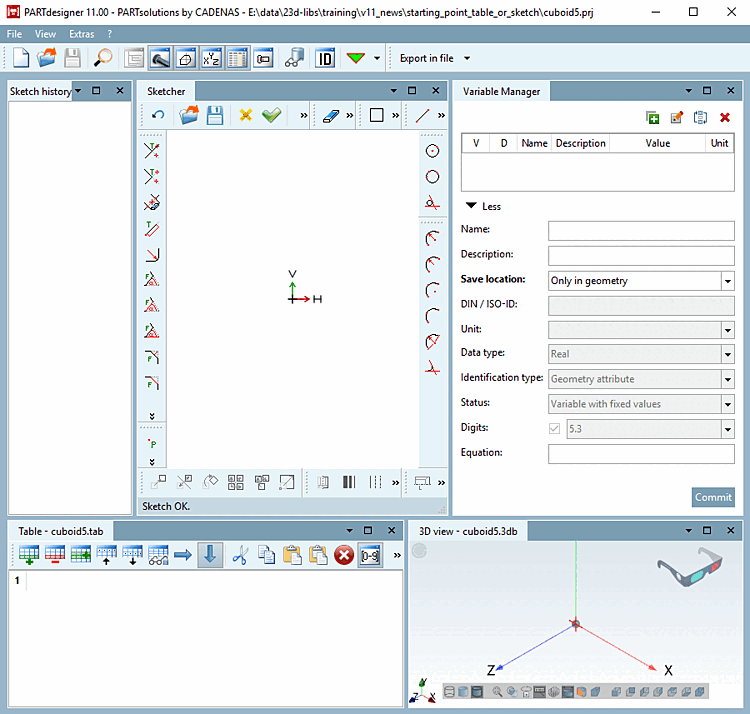

    Figura 7.24.

    [Nota]Nota

    Ora avete due opzioni di base:

    • Disegnare uno schizzo con valori fissi

      Questa opzione è adatta se si ha bisogno del modello 3D solo "rapidamente", ad esempio per scopi dimostrativi.

    • Disegnare uno schizzo con le variabili

      Se si memorizzano le variabili, si ha la possibilità di riempirle con i valori della tabella in un secondo momento.

    In questo esempio devono essere utilizzate delle variabili.

  4. Creare le variabili L (lunghezza), W (larghezza) e H (altezza) per un cuboide nel gestore delle variabili [Variable Manager]. Sezione 7.8, “ Finestra di aggancio "Variable Manager ” I dettagli sul gestore [Variable Manager] di variabili sono disponibili all'indirizzo .

    1. Selezionare innanzitutto l'opzione Solo nella geometria [Only in geometry] in Posizione di archiviazione [Save location].

      -> Ora sono attivi solo i campi di immissione per Nome [Name], Descrizione [Description] e Formula [Equation].

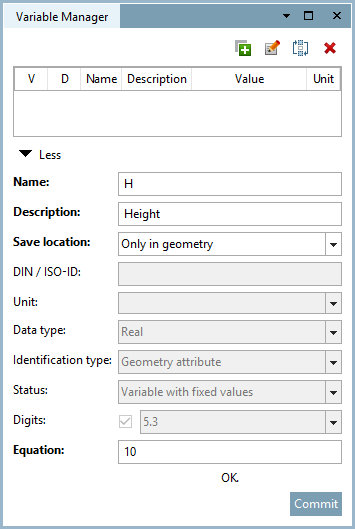

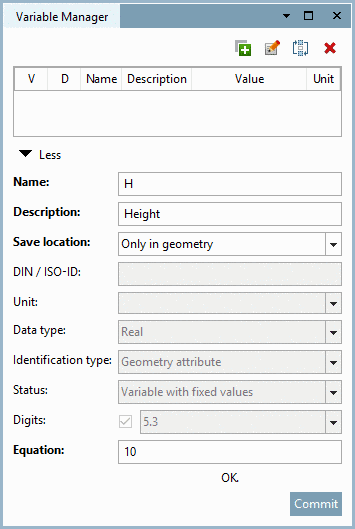

      In questo esempio, L (Lunghezza) è stato inserito con il valore 20.

      Figura 7.25. In questo esempio, L (Lunghezza) è stato inserito con il valore 20.

    2. Confermare facendo clic su Applica [Commit].

    3. Fare clic su per creare una nuova riga alla volta.

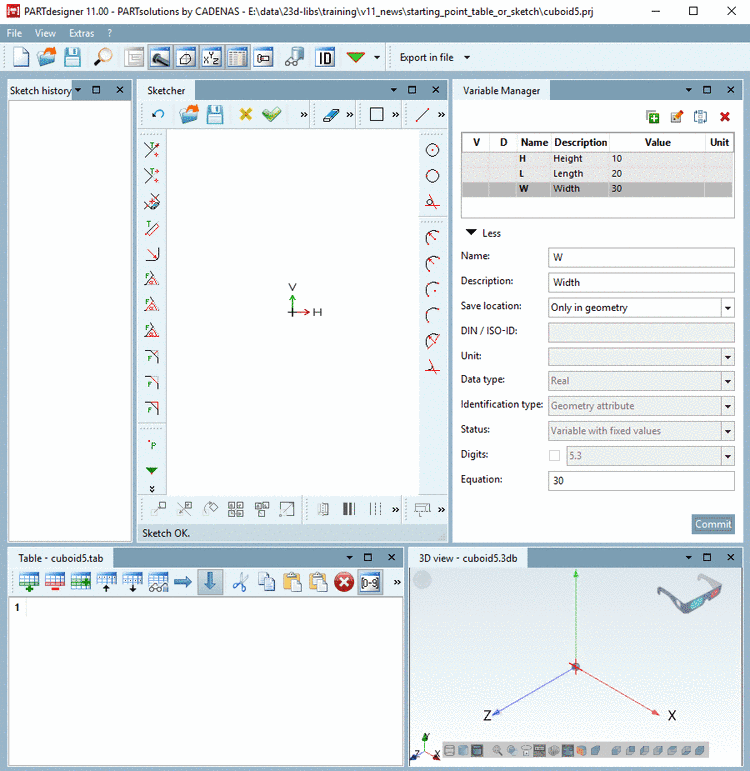

    Figura 7.26.

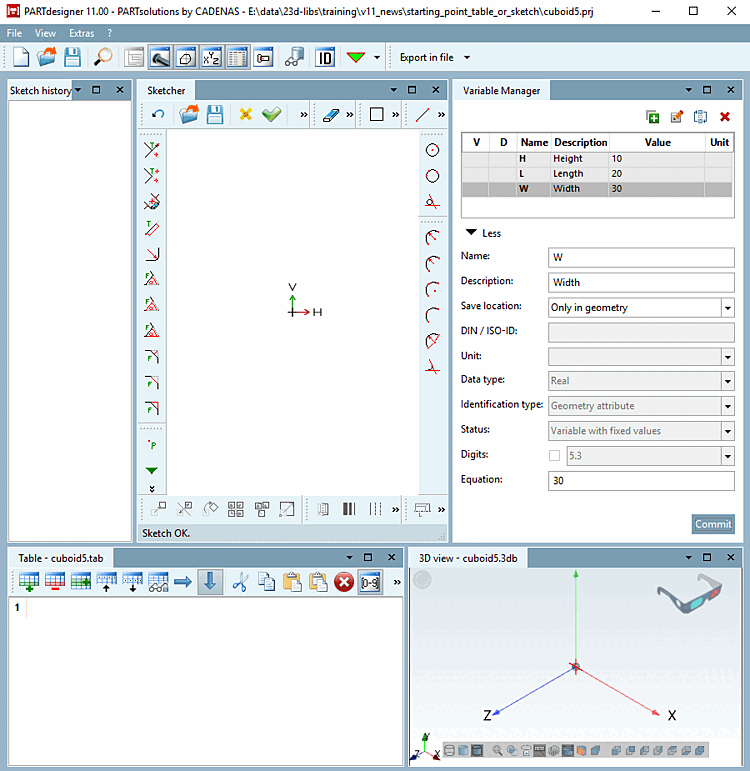

    -> Ora è possibile fare riferimento alle variabili quando si disegna il cuboide.

  5. Disegnare prima un rettangolo che verrà poi estruso. Sezione 7.9, “ Finestra di aggancio "Sketcher" ” I dettagli sullo Sketcher sono disponibili su .

    Fare clic sul pulsante Inserisci rettangolo [Insert rectangle] .

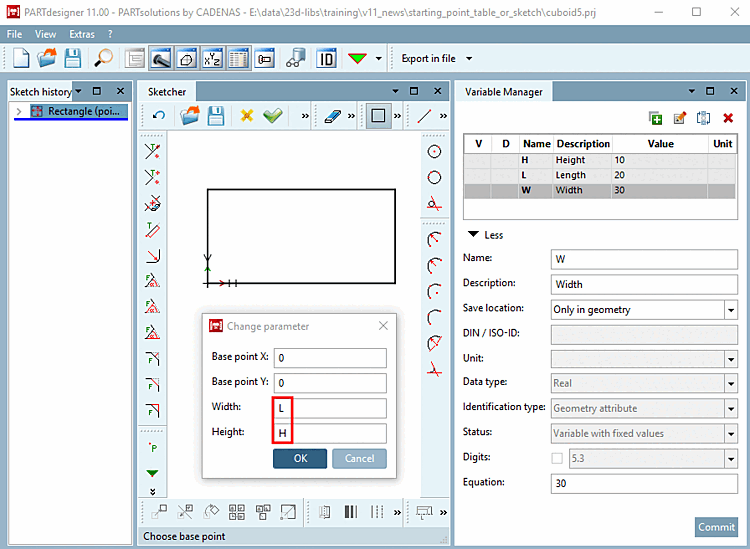

    Disegnare un rettangolo

    Figura 7.27. Disegnare un rettangolo

  6. Impostare il punto base spostando la freccia del mouse sull'origine KO e fissandola con un solo clic del mouse.

  7. Se si allontana la freccia del mouse dal punto di base, si disegna il rettangolo. Per fissare le dimensioni del rettangolo è sufficiente fare clic con il mouse.

  8. Poi si verifica contemporaneamente quanto segue:

    1. -> Nella finestra di aggancio della cronologia degli schizzi [Sketch history], il passo di progettazione appare nella dicitura.

    2. -> Nel disegno si apre la finestra Modifica parametri [Change parameter]. Qui è possibile specificare le dimensioni e la posizione esatta dell'elemento del disegno.

      Utilizzate ora le variabili corrispondenti per la lunghezza [Length] e l' altezza [Height].

  9. Fare clic sul pulsante Applica [Accept changes] modifiche per confermare le immissioni.

    -> L'abbozzatore è chiuso.

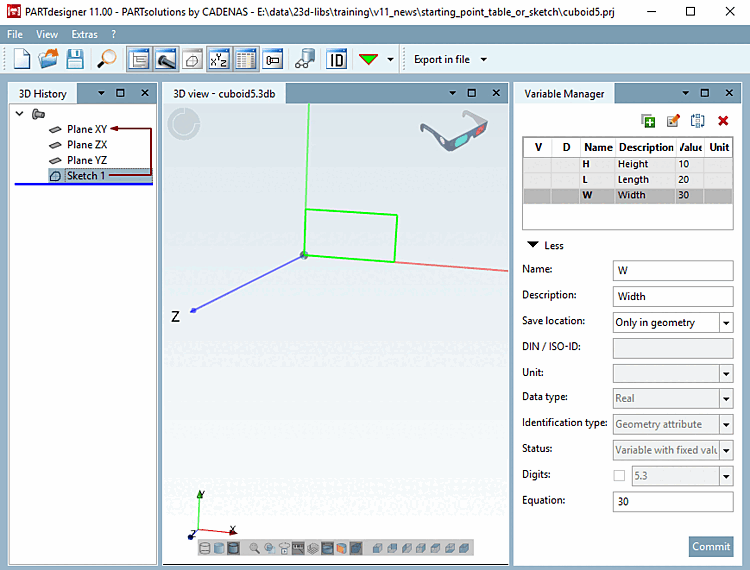

    -> Il passo di progettazione Schizzo 1 appare nella finestra di aggancio della cronologia 3D [3D History].

    -> Nella finestra di aggancio della vista 3D [3D view], il rettangolo si trova sul piano XY.

    Figura 7.28.

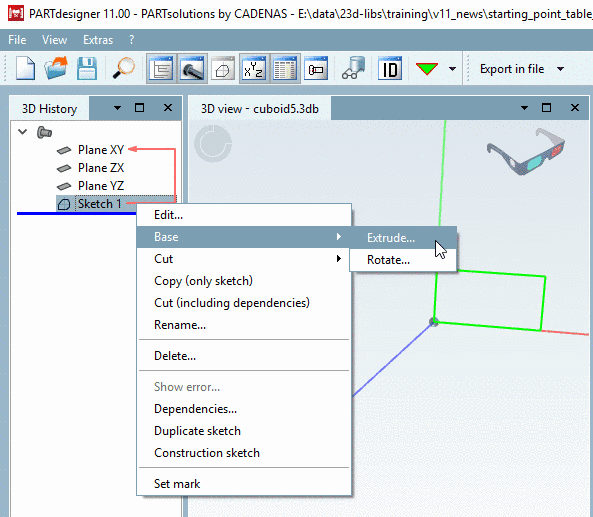

  10. Fare clic sullo schizzo 1 con il tasto secondario del mouse e selezionare il comando Solidi [Base] -> Estrusione.... [Extrude...]

    Solidi [Base] -> Estrusione [Extrude...]...

    Figura 7.29.  Solidi [Base] -> Estrusione [Extrude...]...

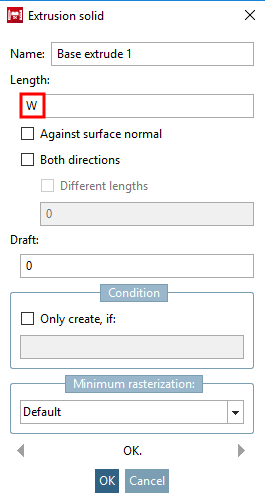

    -> Si apre la finestra Corpo estrusione [Extrusion solid].

  11. Determinare la lunghezza [Length] inserendo la variabile W e confermare con OK.

    -> Nell'area del menu della cronologia 3D [3D History], la fase di costruzione Base ruotata 1 viene ora visualizzata insieme allo Schizzo 1.

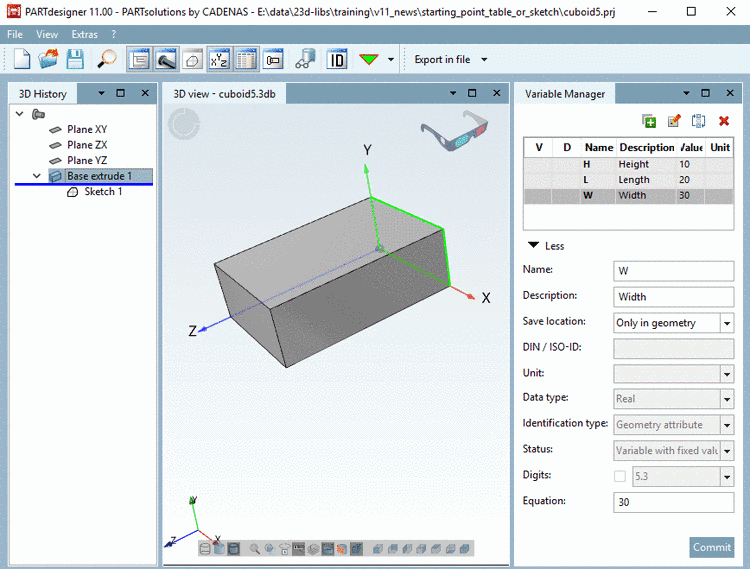

    -> Nella vista 3D [3D view], il rettangolo con il valore W viene estruso in un cuboide.

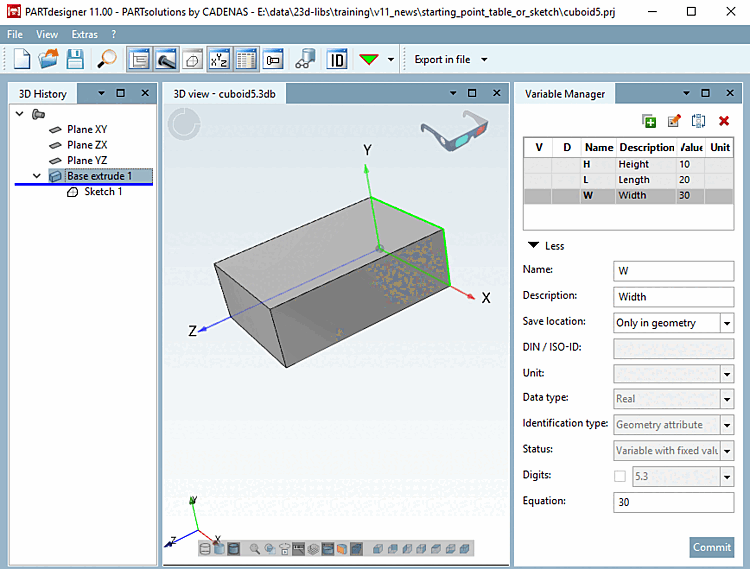

    Cilindro

    Figura 7.30. Cilindro

  12. Eseguire la funzione Controlla parte [Test part] .

    -> Viene verificata l'integrità del componente. Questo è importante perché solo così si può garantire un'esportazione senza errori nei vari sistemi CAD. Sezione 7.23.2, “ Controllare la parte ” Per maggiori dettagli, vedere .

  13. Infine, fai clic sul pulsante Risparmia [Save] .

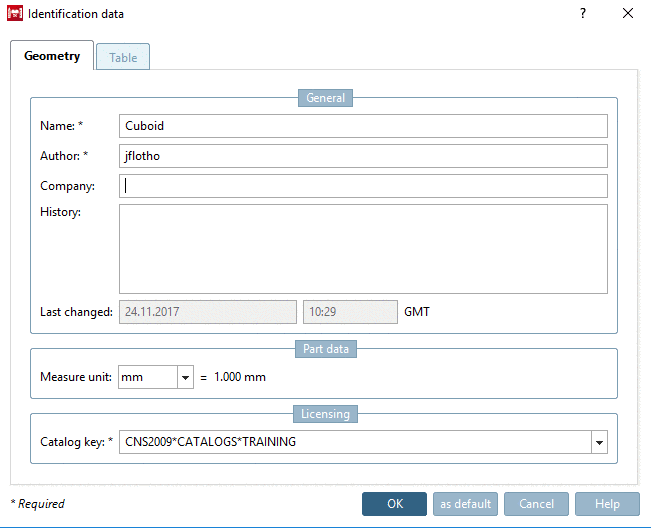

    -> Si apre la finestra Dettagli identificazione [Identification data] con la pagina della scheda Geometria [Geometry].

    1. Compilare i campi obbligatori Nome del componente [Part name], Autore [Author] e Chiave del catalogo [Catalog key].

      Se non viene specificata una chiave di catalogo [Catalog key] valida, OK rimane in grigio e non può essere salvato.

      Lo schema per una chiave di catalogo [Catalog key] valida è il seguente:[77]

      CNS2009*CATALOGS*KATALOGNAME

      Nell'esempio di formazione, la chiave di catalogo [Catalog key] è la seguente:

      CNS2009*CATALOGS*TRAINING

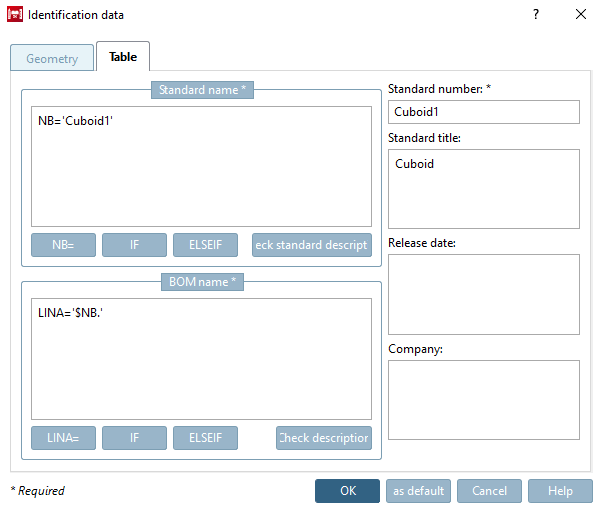

    2. Passare alla pagina della scheda Tabella [Table].

      Compilare i campi obbligatori Designazione standard [Standard name], Designazione elenco parti [Description for BOM] e Numero standard [Standard number]. Sezione 7.17.9, “ Dettagli di identificazione ” Per maggiori informazioni, consultare il sito .

      [Nota]Nota

      Il titolo della norma [Standard title] non è più un campo obbligatorio a partire dalla V11 SP4.

    Confermare con OK.

    -> Il disegno è ora completo.

[Nota]Nota

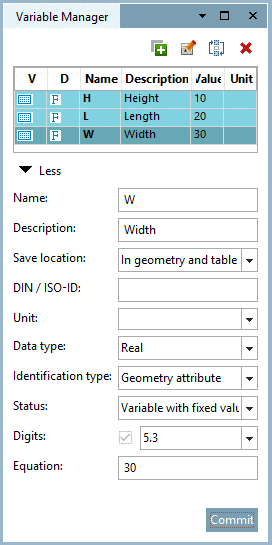

Se si vuole creare una tabella, è necessario modificare la posizione di memorizzazione [Save location] delle singole variabili nel gestore delle variabili [Variable Manager] da Solo nella geometria [Only in geometry] a Nella geometria e nella tabella [In geometry and table].

Figura 7.31.

È possibile riconoscere la posizione di memorizzazione [Save location] dal colore corrispondente.

  • Solo in Tavolo [Only in table]

  • In geometria e Tavolo [In geometry and table]

  • Solo in Geometria [Only in geometry]

Sezione 7.8.11, “ Posizione di memorizzazione: Solo nella geometria | Solo nella tabella | Nella geometria e nella tabella ”I dettagli sono disponibili su .

È sufficiente selezionare la variabile desiderata, modificare la selezione nel campo elenco e confermare con Applica [Commit].

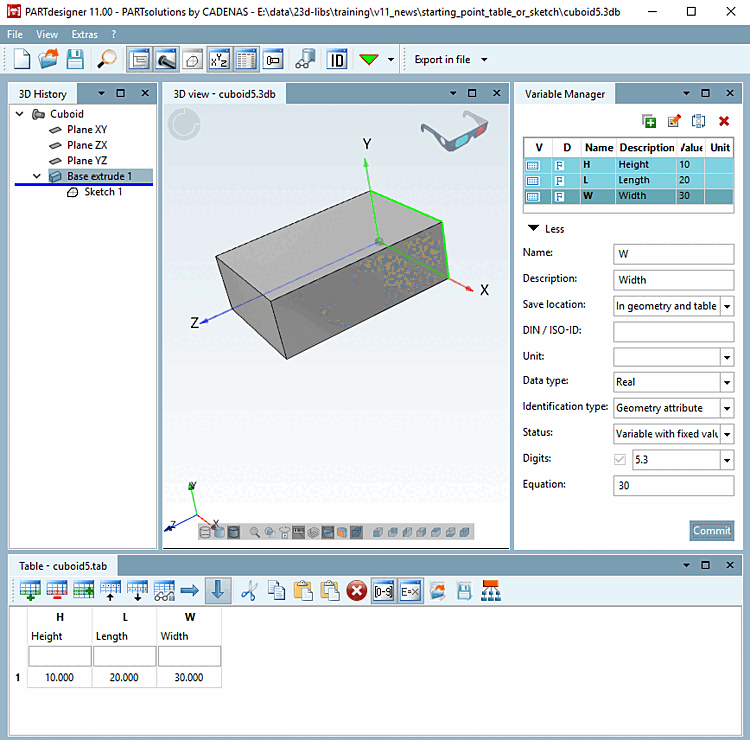

Subito dopo il passaggio alla posizione di memorizzazione [Save location] "In geometria e tabella [In geometry and table]", viene creata una tabella con i valori predefiniti della gestione delle variabili. Questa può essere espansa in qualsiasi momento.

Figura 7.32.

[Nota]Nota

Sezione 7.5, “Creare una tabella: Piccolo esempio dalla A alla Z ”Si veda anche l'esempio parallelo su .

[Nota]Nota

Sezione 7.12, “ Finestra di aggancio "da tavolo ”Per informazioni dettagliate sulla tabella [Table] della finestra di aggancio, consultare il sito .



[76] Quella Esempi adatti sono disponibili nel catalogo di formazione nella directory \v11_news\starting_point_table_or_sketch\cuboid2.prj.

[77] A partire dalla V9 la chiave di licenza inizia con CNS2009*CATALOGHI*
