4.3.4.7.5. Timestamp ERP_PDM_NUMBER - Dialogo PSOL Attributi - Materiale per maschera SAP - Mappatura del ritorno

Prerequisiti

  • Nel blocco erpcustom.cfg >, attivare LOAD erp_export_ts la chiave.

    Per generare il numero ERP_PDM_NUMBER, attivare la funzione timestamp o il generatore di numeri. Vedere Sezione 5.14.1, “Creazione di numeri ERP ”.

    Informazioni di base: l'esistenza di un ERP_PDM_NUMBER è di grande importanza per i flussi di lavoro "puliti", in quanto consente di identificare chiaramente una linea di progetto in qualsiasi momento.

    Ora un ERP_PDM_NUMBER viene generato automaticamente direttamente facendo clic sul pulsante di esportazione e la riga viene salvata nel LinkDB.

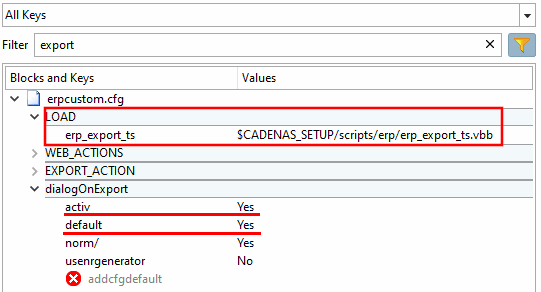

    Blocco "dialogoSuEsportazione"

    Figura 4.181. Blocco "dialogoSuEsportazione"

  • Creare le colonne LinkDB SAP_MATERIAL_NO e DOCID per PARTdataManager/3Dfindit. Vedere Sezione 5.3, “Aggiungere/rimuovere colonne del database ”.

  • Facoltativo: contrassegnare le colonne SAP con un'icona corrispondente . Vedere Sezione 5.11, “ Configurare la visualizzazione delle colonne - plinkcommon.cfg -> Block [LINKDBFIELDS] - - - ”.

  • Attivare la funzione aggiuntiva createAndLinkMaterial e far puntare la chiave material_number alla colonna con il numero SAP. Vedere anche Sezione 4.3.4.5.2.6, “Creare e collegare il materiale ”.

    Nel caso precedente, il materiale veniva creato e collegato automaticamente utilizzando la funzione supplementare. In questo caso, la funzione aggiuntiva è necessaria solo per il collegamento.

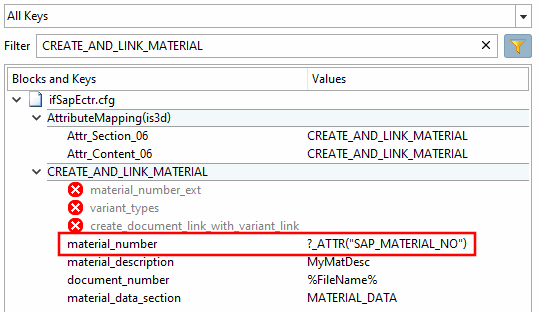

    blocco "CREATE_AND_LINK_MATERIAL

    Figura 4.182. blocco "CREATE_AND_LINK_MATERIAL

  • Determinare quali campi devono essere visualizzati nella finestra di dialogo Nuovo numero [new ident-no.] ID, se deve essere inserito un valore predefinito e se devono essere possibili modifiche. Vedere il Sezione 5.12, “ Progettazione della finestra di dialogo "Nuovo numero identificativo" - erpcustom.cfg -> Blocco [USERDIALOG] ”. In questo esempio, oltre al numero ERP_PDM_NUMBER assegnato automaticamente, viene visualizzato anche il materiale.

  • Determinare quali script devono essere caricati:

    Esempio:

    • erp_psol_mm.vbb apre il Nuovo dialogo Numero di identificazione [new ident-no.].

      Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

      Figura 4.183. Finestra di dialogo "Nuovo numero di identificazione [new ident-no.]

    • erp_sapectr_mm.vbb si apre nella SAP GUI, la finestra di dialogo Crea materiale.

      [Nota]Nota

      Gli script vengono eseguiti in ordine crescente in base al numero del tasto. (La sequenza di visualizzazione non ha importanza).

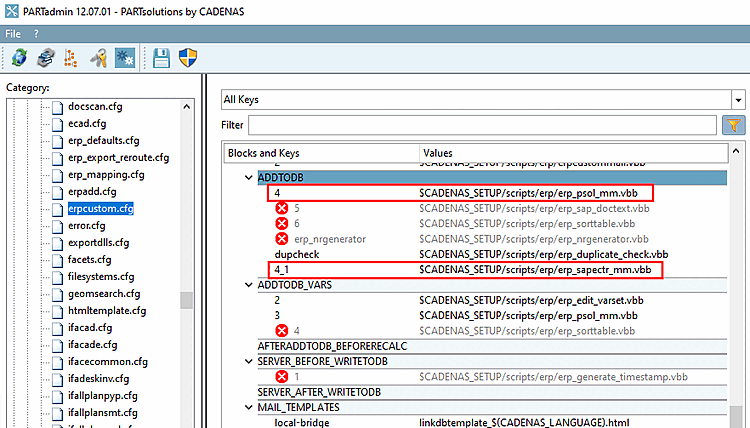

      Blocco "ADDTODB

      Figura 4.184. Blocco "ADDTODB

  • Inserire i valori predefiniti per la GUI SAP > Crea materiale.

    L'illustrazione seguente mostra esempi di valori obbligatori per una conservazione minimalista di successo.

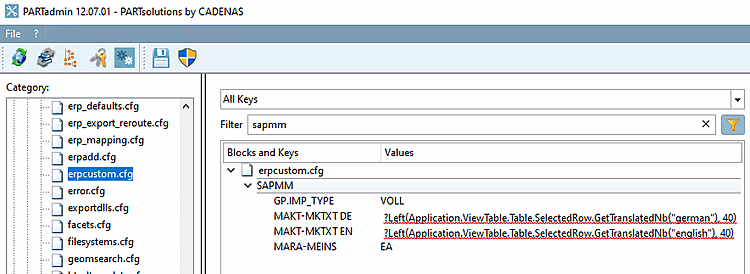

    Blocco "SAPMM

    Figura 4.185. Blocco "SAPMM

  • Attivare il return mapping per SAP_MATERIAL_NO e SAP_DOCID. I dettagli sono riportati nella sezione Return Sezione 4.2.7, “Mappatura di ritorno ”.

    È possibile utilizzare qualsiasi altro campo, basta assicurarsi che le colonne corrispondenti siano state create nel LinkDB.

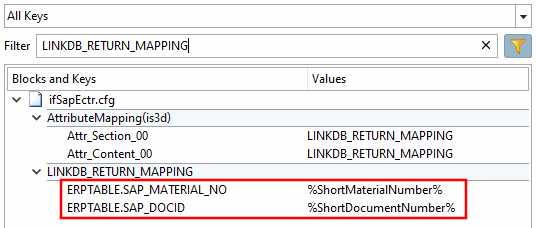

    Blocco "LINKDB_RETURN_MAPPING

    Figura 4.186. Blocco "LINKDB_RETURN_MAPPING

  • Nel file di configurazione, abilita $CADENAS_SETUP/erpcustom.cfg, nella Blocco [PlmDocView], Chiave abilitato, utilizzare un valore pari a 1 per PLMTABLE_DOCVIEW la visualizzazione della colonna.

Flusso di lavoro

  1. In PARTdataManager selezionare la riga della tabella desiderata ed eseguire l'esportazione del pezzo cliccando su "Trasferisci a CAD".

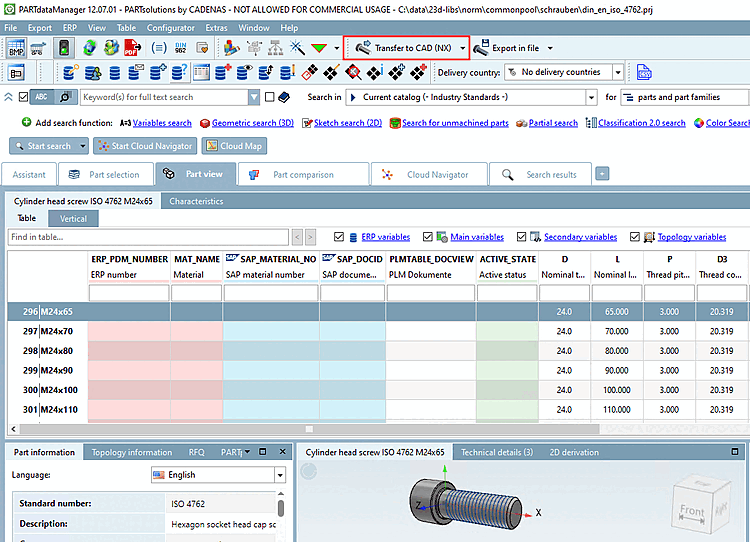

    PARTdataManager riga vuota > Trasferisci al CAD

    Figura 4.187. PARTdataManager riga vuota > Trasferisci al CAD

    È possibile utilizzare anche 3Dfindit. Le istruzioni per l'installazione sono riportate sopra.

    Selezionare la riga della tabella desiderata in 3Dfindit e fare clic sul pulsante Esporta in CAD.

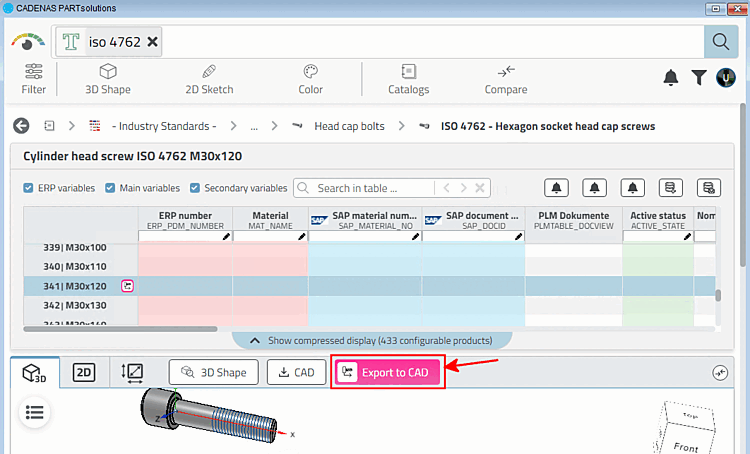

    3Dfindit linea vuota > Esportazione in CAD

    Figura 4.188. 3Dfindit linea vuota > Esportazione in CAD

    -> Si apre la finestra di dialogo Nuovo numero identificativo [new ident-no.]. (È possibile impostare se i campi devono essere compilati durante l'esportazione e, in caso affermativo, quali).

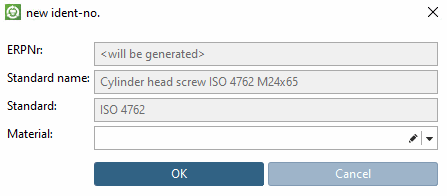

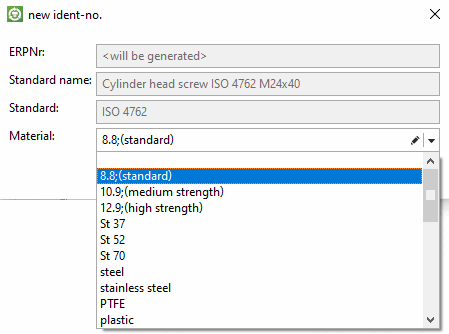

    PARTdataManager: Dialogo "Nuovo numero di identificazione [new ident-no.]"

    Figura 4.189. PARTdataManager: Dialogo "Nuovo numero di identificazione [new ident-no.]"

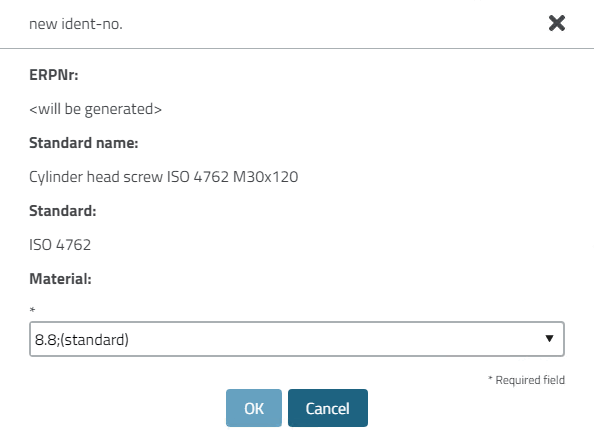

    3Dfindit: dialogo "Nuovo numero identificativo [new ident-no.]

    Figura 4.190. 3Dfindit: dialogo "Nuovo numero identificativo [new ident-no.]

  2. In questo esempio, è necessario selezionare un materiale.

    Confermare con OK.

    -> Si apre la schermata SAP GUI Create Material (schermata iniziale).

  3. In questo esempio, i campi obbligatori sono stati compilati automaticamente.

    Confermare con Invio.

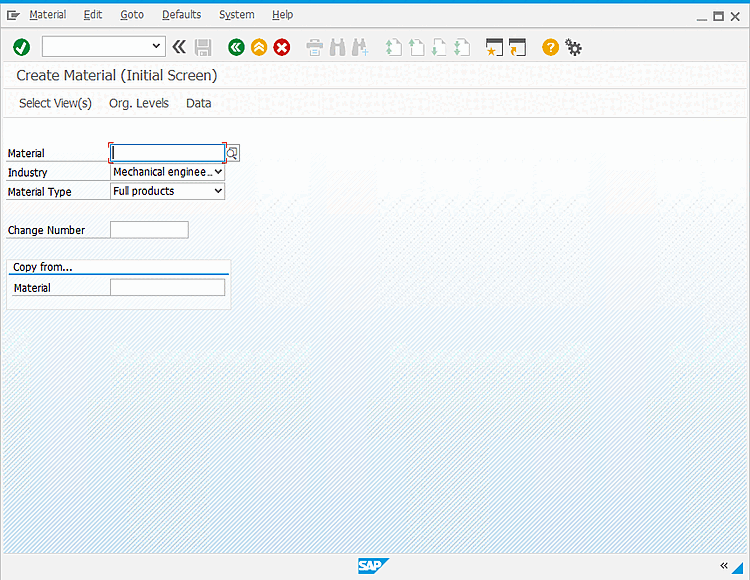

    SAP GUI > Crea materiale (schermata iniziale)

    Figura 4.191. SAP GUI > Crea materiale (schermata iniziale)

    Si apre la schermata di inserimento dei dati di base.

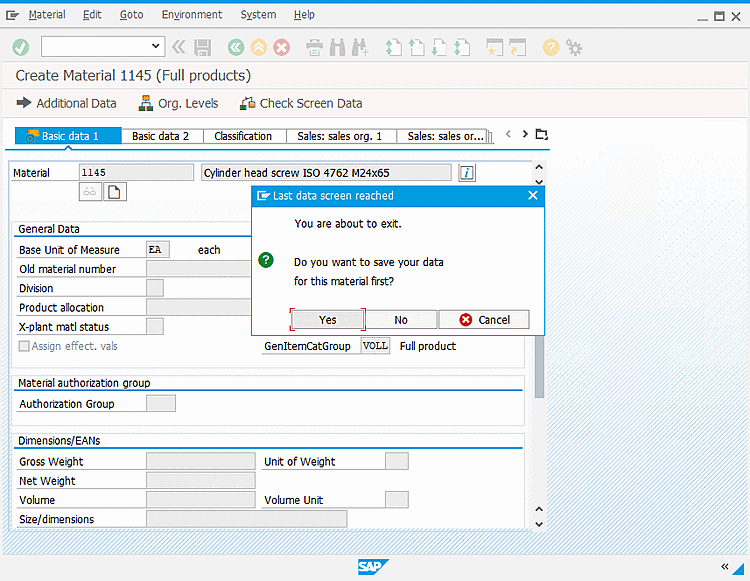

    SAP GUI > Dati di base 1

    Figura 4.192. SAP GUI > Dati di base 1

    Anche i campi obbligatori sono stati compilati automaticamente.

    Salvare le voci facendo clic su Sì.

    -> Il documento viene registrato in PDM.

    -> Il documento viene aperto in CAD. Il nome del file visualizzato contiene l'ID del documento (SAP_DOCID).

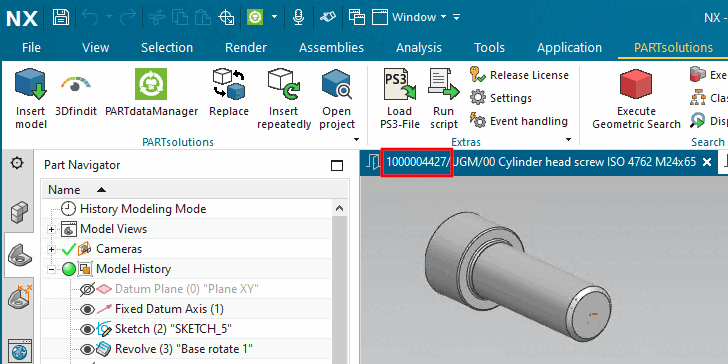

    NX con documento

    Figura 4.193. NX con documento

  4. Passare a SAP ECTR.

    -> Il numero di materiale SAP_MATERIAL_NO viene visualizzato in Oggetti collegati.

    -> SAP_MATERIAL_NO e l' ID del documento SAP_DOCID vengono visualizzati nel Browser oggetti.

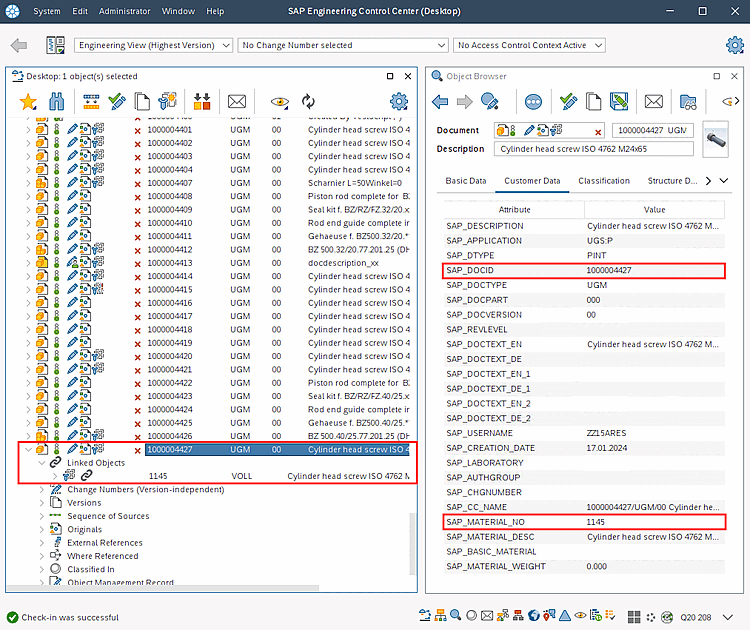

    SAP ECTR con SAP_DOCID e SAP_MATERIAL_NO

    Figura 4.194. SAP ECTR con SAP_DOCID e SAP_MATERIAL_NO

  5. Passare a PARTdataManager o a 3Dfindit.

    -> Il numero PSOL ERP (con marca temporale), il materiale (opzionale), il numero di materiale SAP e l'ID del documento SAP sono stati inseriti automaticamente.

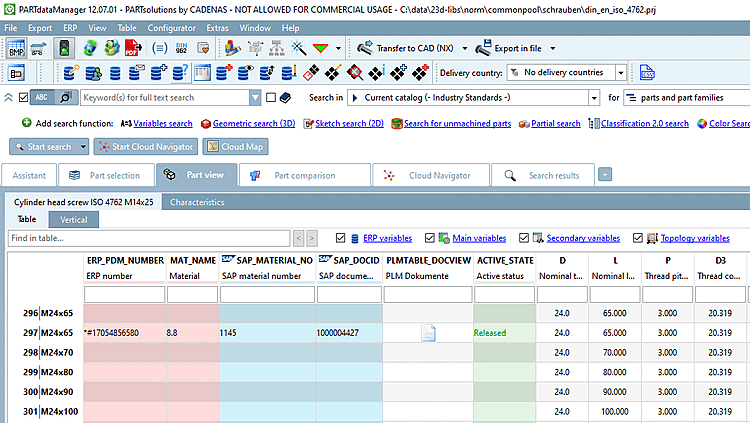

    PARTdataManager con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

    Figura 4.195. PARTdataManager con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

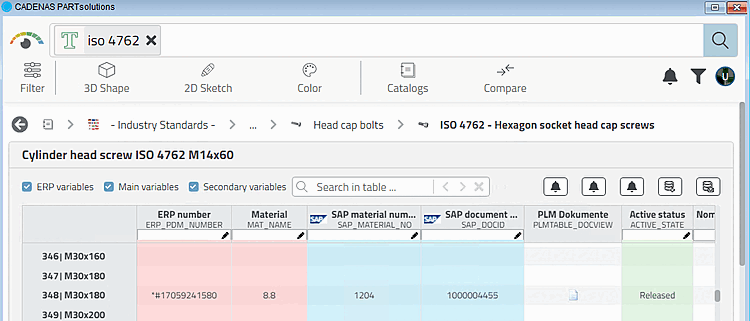

    3Dfindit con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

    Figura 4.196. 3Dfindit con ERP_PDM_NUMBER, SAP_MATERIAL_NO e SAP_DOCID

  6. Facoltativo: fare clic sul pulsante dati dei documenti SAP . [Show SAP document data]

    -> Si apre una finestra di dialogo che mostra i documenti collegati al materiale attualmente selezionato in SAP ECTR.

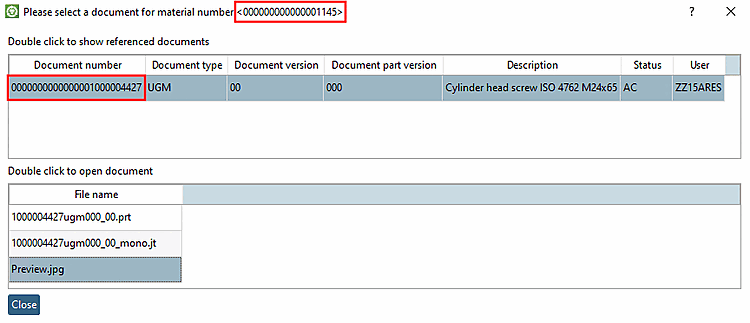

    È possibile vedere il numero di materiale SAP nella barra del titolo e i documenti collegati nel dialogo.

    Figura 4.197. È possibile vedere il numero di materiale SAP nella barra del titolo e i documenti collegati nel dialogo.

  7. Facoltativo: nella tabella delle funzionalità PARTdataManager , fare clic su Fare clic sull'icona del documento .

    -> È possibile vedere il collegamento tra il documento e PSOL e le voci in PLMTABLE2.

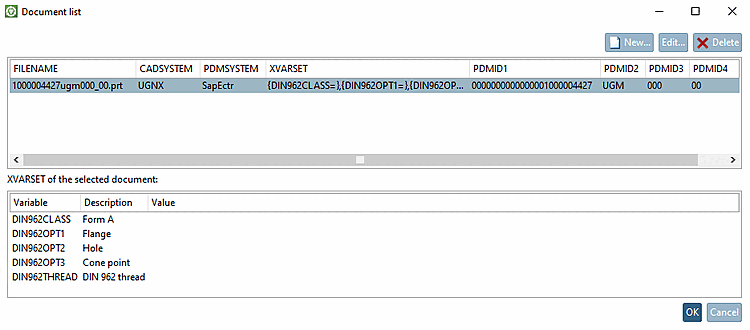

    Dialogo "Elenco documenti

    Figura 4.198. Dialogo "Elenco documenti
