7.13.5.7.1.3.  Le condizioni
7.13.5.7.1.3.1. Condizioni - Utilizzare solo se applicabile
7.13.5.7.1.3.2. Condizioni - Utilizzare solo se
7.13.5.7.1.3.3. Condizioni - Non utilizzare le seguenti regole se vengono usate

Le condizioni per l'applicazione di una regola possono essere definite anche nella finestra di dialogo Proprietà regola [Rule properties].

7.13.5.7.1.3.1.  Condizioni - Utilizzare solo se applicabile

Esempio: il componente selezionato deve essere aggiunto solo se il valore della variabile della parte iniziale fittizia SCHARNIERDUMMY è maggiore o uguale a 75.

  1. Attivare l'opzione Utilizza solo se [Only use if].

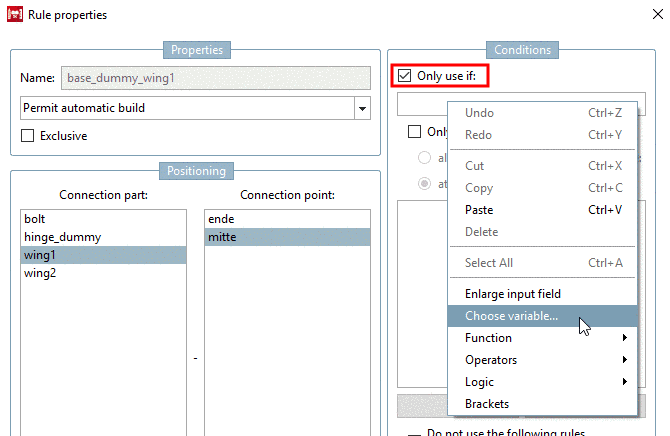

  2. Nel campo di immissione, richiamare il comando del menu contestuale Seleziona variabile. [Choose variable...].. nel campo di immissione.

    Figura 7.1161.

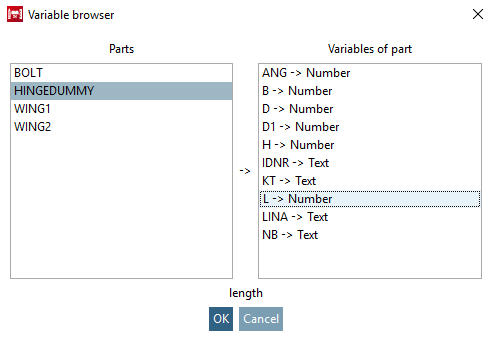

    -> Si apre il Browser delle variabili.

    Figura 7.1162.

  3. Specificare la parte e la variabile e confermare con OK.

    -> SCHARNIERDUMMY@L" appare nel campo di immissione.

  4. Inserire manualmente ">=75" dopo di esso.

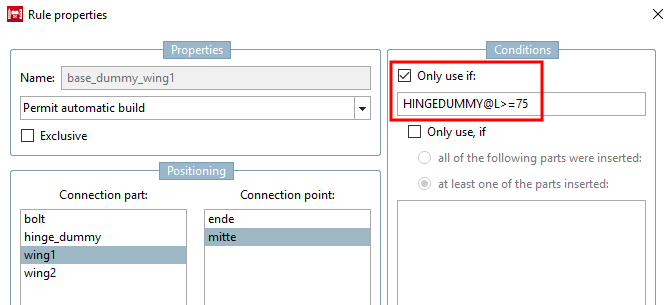

    Risultato:

    Figura 7.1163.

7.13.5.7.1.3.2.  Condizioni - Utilizzare solo se

Applicazione di una regola in funzione della presenza di uno o più componenti nell'assieme

Il componente selezionato (in questo esempio "bullone") deve essere aggiunto solo se sono presenti anche "Anta 1" e "Anta 2".

  1. Attivare l'opzione Utilizza solo se [Only use, if].

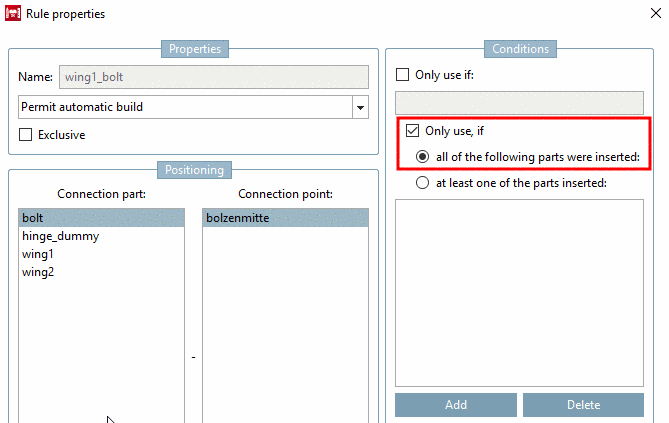

    Figura 7.1164.

    -> I pulsanti Aggiungi [Add] e Cancella [Delete] sono ora attivi.

  2. È possibile far dipendere il soddisfacimento della condizione dall'utilizzo di tutti o di uno solo dei componenti.

    Selezionare una delle due opzioni: (nell'esempio la prima)

    • Tutti i seguenti componenti utilizzati [all of the following parts were inserted]

    • almeno uno dei componenti utilizzati [at least one of the parts inserted]

  3. Fare clic su Aggiungi [Add].

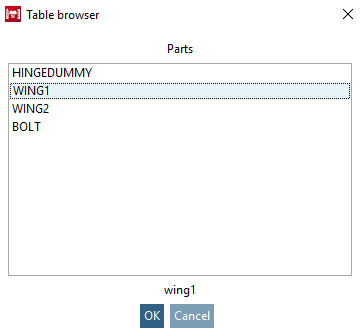

    -> Si apre la finestra di dialogo del browser Tabelle [Table browser]. Vengono visualizzate tutte le parti dell'assieme.

    Figura 7.1165.

    (Elimina [Delete] rimuove il componente attualmente selezionato dall'elenco).

  4. Selezionare uno dopo l'altro quelli che si desidera includere nella condizione. (Selezionare e confermare con OK )

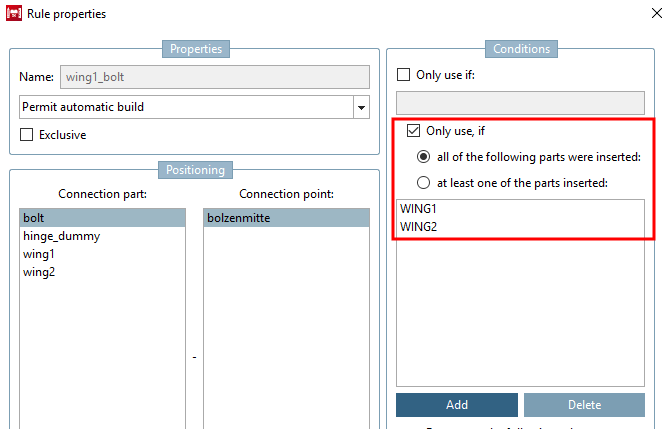

    -> Quelli selezionati vengono ora visualizzati nell'area di dialogo Solo se utilizzati [Only use, if].

    Figura 7.1166.

7.13.5.7.1.3.3.  Condizioni - Non utilizzare le seguenti regole se vengono usate

Escludere una regola (cioè l'inserimento di un componente) in base alla presenza di uno o più componenti nell'assieme:

Il bullone 2 deve escludere l'anta 2 dalla struttura di montaggio.

Il componente selezionato è il bullone 2.

Figura 7.1167.

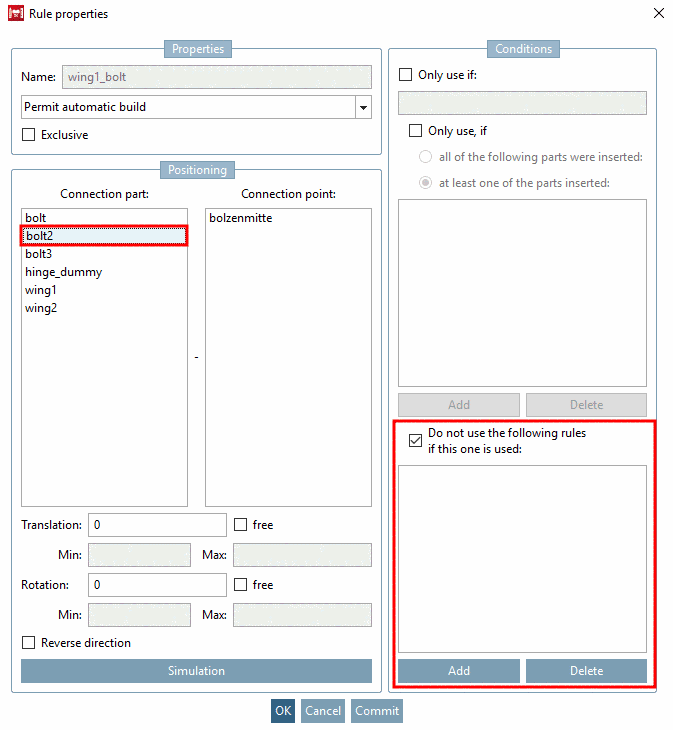

  1. Attivare l'opzione Non utilizzare le regole seguenti se sono utilizzate [Do not use the following rules if this one is used].

    -> I pulsanti Aggiungi [Add] e Cancella [Delete] sono ora attivi.

  2. Fare clic su Aggiungi [Add].

    -> Nella finestra di dialogo Rule Browser [Rule browser] è possibile vedere la panoramica dei componenti dell'assieme.

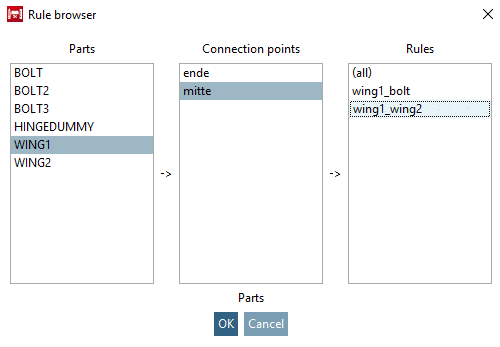

  3. Per ignorare la regola "fluegel1_fluegel2", che inserisce "Flügel 2" nell'assieme, è necessario effettuare le seguenti impostazioni nel browser delle regole [Rule browser].

    Figura 7.1168.

  4. Confermare con OK.

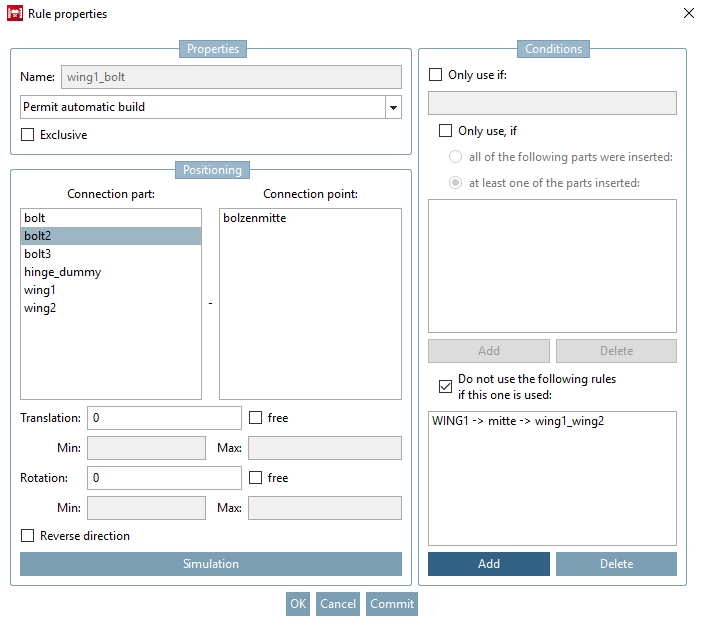

    Figura 7.1169.

    Ora vale quanto segue: l' anta 2 non può più far parte dell'armatura dal momento in cui viene aggiunto il bullone 2 all'armatura.
