3.5.4.2.2.3. Orientamento del punto di connessione - esempi
Principi

Deve essere classificato solo in base al metodo del sistema di coordinate di posizionamento (CNS_CP). I componenti più vecchi possono ancora essere classificati secondo la mappatura dei modelli di famiglia di Revit (RVT_CP).

Se sono presenti entrambi, l'interfaccia utilizza CNS_CP.

Le seguenti regole si applicano sia alla classificazione CNS_CP_PLACE_PC che alla classificazione RVT_CP:

  • Per i componenti che poggiano sul pavimento: L'asse Z punta sul pavimento

  • Per i componenti appoggiati alla parete: L'asse Z punta verso la parete

  • Per i componenti appesi al tetto: L'asse Z punta sul tetto dall'alto.

  • Per i componenti sospesi al soffitto: L'asse Z punta sul soffitto dal basso.

Panoramica

L'asse Z del punto di connessione (che corrisponde al lato piatto della "piramide") deve puntare in direzione della superficie di destinazione in Revit.

Nella stragrande maggioranza dei modelli di famiglia, questo è il "fondo" (=verso il basso).

Esempio: (raccordo per l'acqua)

Figura 3.105.

Leeccezioni all'area di destinazione "Suolo" sono:

  • Tutti i modelli sono "a soffitto" (il lato piatto della "piramide" deve essere rivolto verso l'alto).

    Figura 3.106.

  • Tutti i modelli "a parete" (il lato piatto della "piramide" deve essere rivolto verso la parete, l'asse Y (verde)=verso il basso)

    Figura 3.107.

  • Tutte le sagome di porte e finestre (il lato piatto della "piramide" deve essere rivolto verso la parete, l'asse Y (verde)=verso il basso)

    Figura 3.108.

Esempi speciali
  • Modello metrico generico:

    Il punto di connessione è rivolto verso il basso (Z), l'asse X verso destra e l'asse Y verso sinistra.

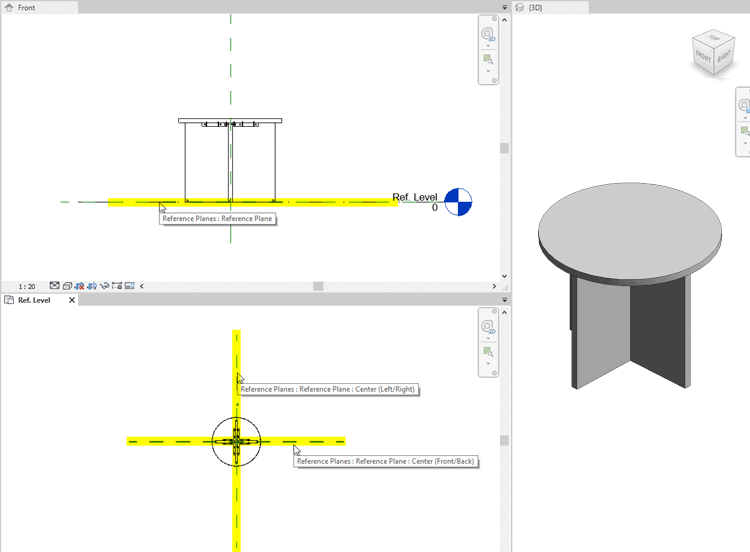

    Esempio di modello di tabella in eCATALOGsolutions

    Figura 3.109. Esempio di modello di tabella in eCATALOGsolutions

    I prodotti con la classe di modello generico Metric assegnata sono posizionati come segue:

    Figura 3.110.

    L'asse X punta al piano "centro (sinistra/destra)".

    L'asse Y punta al "centro (fronte/retro)". Livello.

    L'asse Z punta al piano di riferimento (piano di base).

  • Porte:

    Il punto di connessione è rivolto verso la parete (Z), l'asse Y (verde) è rivolto verso il basso e l'asse X verso destra.

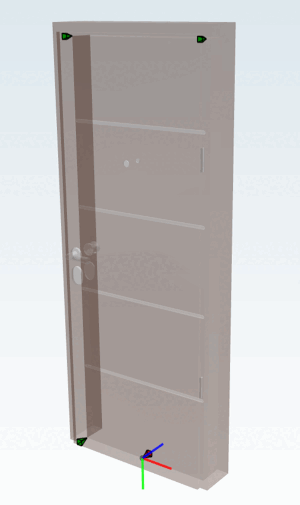

    La porta è posizionata sul lato di installazione della parete (adatta per porte con montaggio a parete).

    Figura 3.111. La porta è posizionata sul lato di installazione della parete (adatta per porte con montaggio a parete).

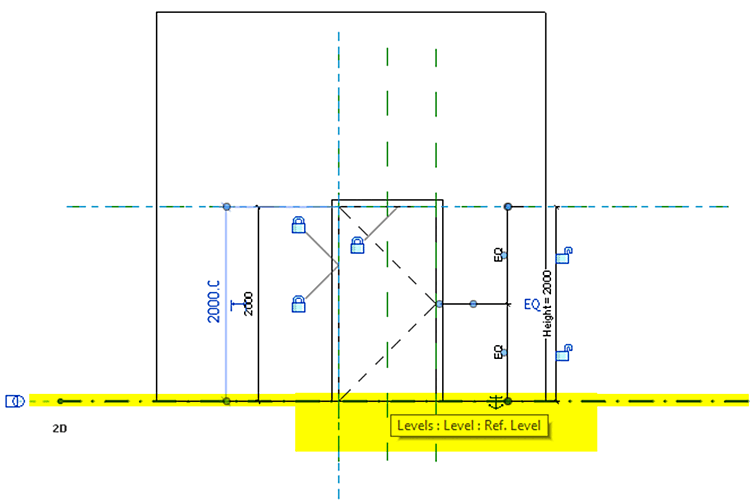

    Intersezione dei piani di riferimento contrassegnati nella vista frontale

    Figura 3.112. Intersezione dei piani di riferimento contrassegnati nella vista frontale

    Intersezione dei piani di riferimento nella vista in pianta

    Figura 3.113. Intersezione dei piani di riferimento nella vista in pianta

    Sezione 3.5.2.6, “Oggetti di esempio” Vedere anche -> Porte.

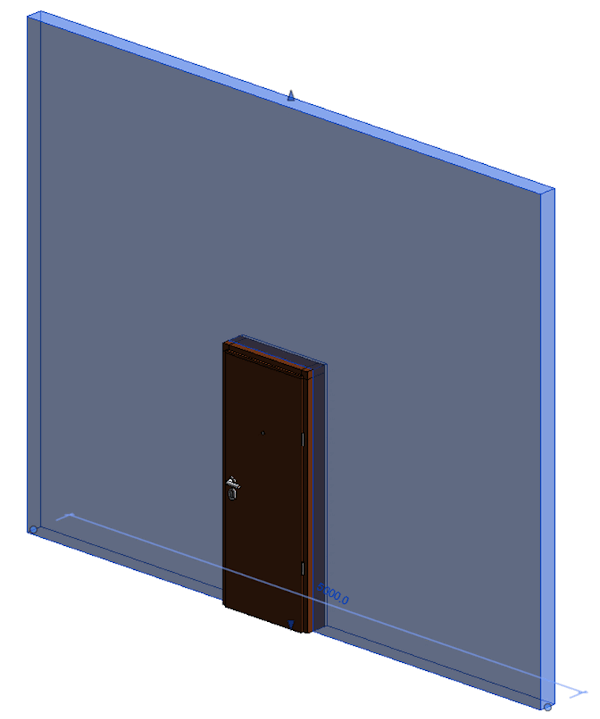

    Esempio di risultato di una porta posizionata in Revit

    Figura 3.114. Esempio di risultato di una porta posizionata in Revit

  • Finestre:

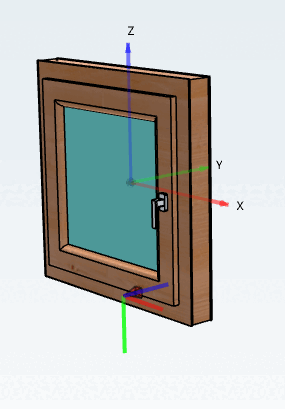

    Figura 3.115.

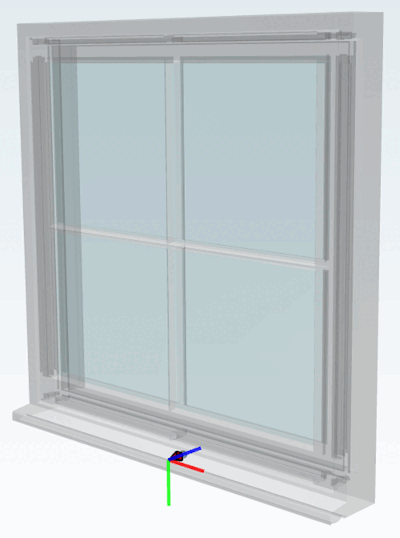

    Il punto di connessione è rivolto verso la parete (Z), l'asse Y è rivolto verso il basso e l'asse X verso destra. Questo modello è identico a quello della porta, ma la finestra è posizionata al centro della parete.

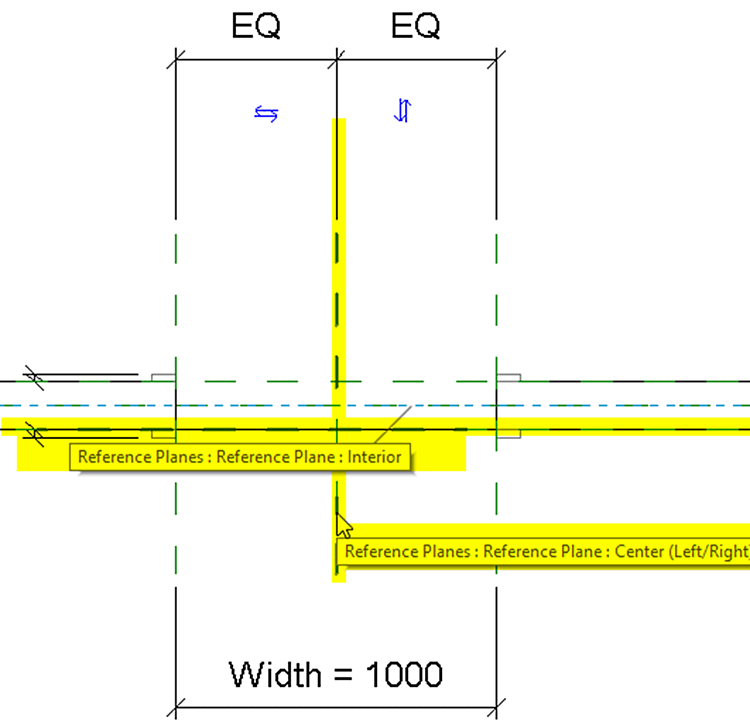

    Intersezione dei piani di riferimento nella vista in pianta

    Figura 3.116. Intersezione dei piani di riferimento nella vista in pianta

    Intersezione dei piani di riferimento in vista frontale

    Figura 3.117. Intersezione dei piani di riferimento in vista frontale

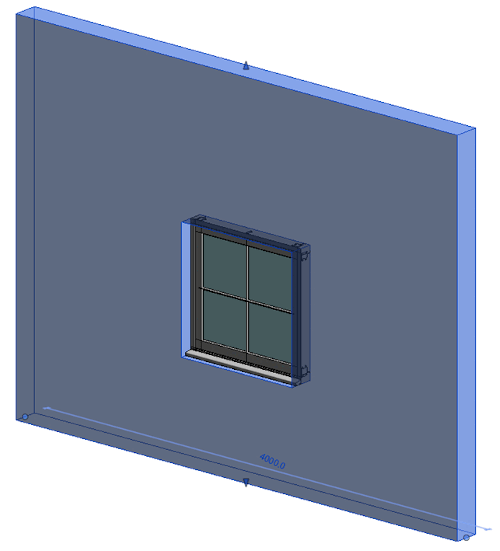

    Esempio di risultato di una finestra posizionata in Revit

    Figura 3.118. Esempio di risultato di una finestra posizionata in Revit
