Fornite le immagini di anteprima richieste nella struttura della directory.

Nota Le immagini di anteprima devono avere una dimensione di 400x400 pixel in formato PNG a 8 bit.

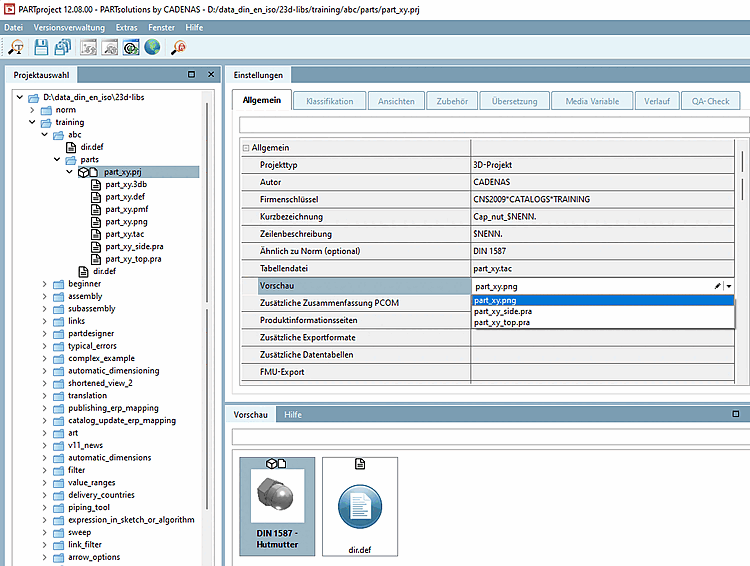

Selezionare il progetto desiderato e impostare l'immagine di anteprima desiderata nel campo elenco in Impostazioni [Settings] -> scheda Generale [General] -> Anteprima [Preview].

Figura 5.24.

-> Solo ora l'immagine di anteprima viene visualizzata nella struttura di directory di PARTproject.

Selezionare "progetto monopartito.png".

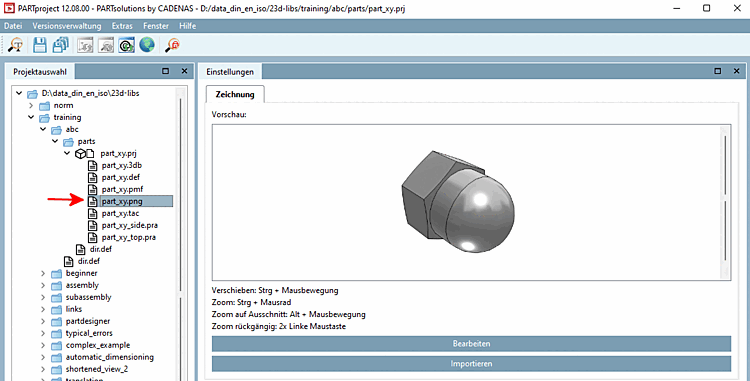

-> Nell'area di dialogo Modifica progetto [Edit project], l'immagine di anteprima del componente viene visualizzata in Anteprima [Preview].

Figura 5.25.

Opzionale, se si desidera sostituire l'immagine di anteprima con un'altra:

Fare clic sul pulsante Importa [Import] e selezionare la nuova immagine di anteprima nell'Explorer.

-> In PARTproject, l'immagine di anteprima del dado del tappo è stata sostituita. L'anteprima mostra la rappresentazione corrispondente.

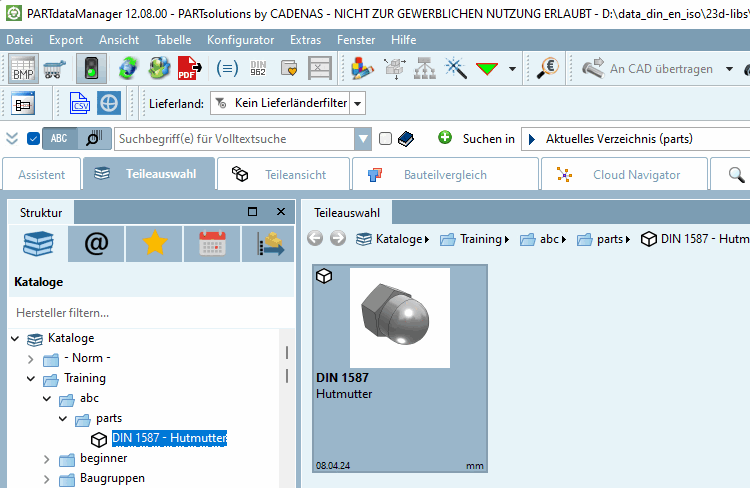

-> In seguito, quando si richiama il progetto, l'immagine di anteprima corrispondente appare nella vista parti del PARTdataManager:^[14]

Figura 5.26.

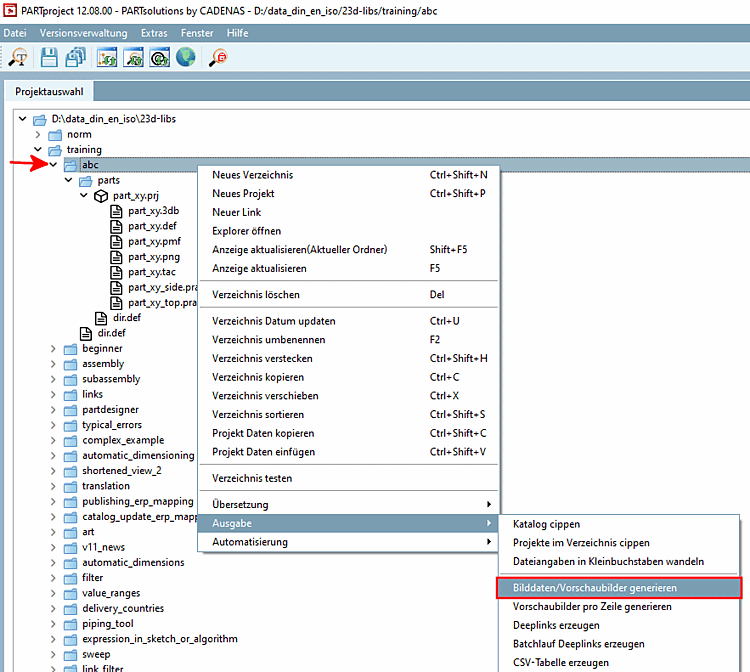

Nota Le immagini di anteprima possono essere create automaticamente utilizzando il comando del menu contestuale Genera [Generate image data/preview images] dati immagine/immagini di anteprima. Vedere Sezione 5.8.2.1.15.4, “ Generare dati di immagine/anteprime di immagini in esecuzione batch ”. Figura 5.27.
