6.10.2.2. Interfaccia utente e caso d'uso semplice

Questa sezione fornisce una panoramica dell'interfaccia utente e mostra un semplice caso d'uso, in modo da familiarizzare con la modalità di funzionamento di base.

Interfaccia utente

L'interfaccia utente è suddivisa nelle seguenti aree:

  • Struttura della directory a sinistra

    • I progetti senza icona di solito non devono essere verificati (gli intervalli di valori devono comunque essere controllati con attenzione).

    • Per i progetti con un'icona, un deve essere effettuata una mappatura automatica, ma alla fine gli incarichi (o gli incarichi mancanti) sono confermati ( o ).

  • Il lato destro della finestra di dialogo Modifica mappatura ERP [Edit ERP mapping] è diviso in una metà superiore e una inferiore.

    • Sopra:

      Visualizzazione dei progetti target (nuova versione) con la possibilità di aggiungere condizioni [Conditions] e/o mappature di variabili [Variable mapping]

    • In basso:

      Visualizzazione delle tabelle della vecchia e della nuova versione

L'interfaccia utente in sintesi

Figura 6.157. L'interfaccia utente in sintesi

Esempio di utilizzo della cavezza

Situazione iniziale: un progetto è stato automaticamente coniugato. Poiché contiene modifiche rilevanti, è stato aggiunto al Finestra di dialogo di mappatura ERP contrassegnata dall'icona di modifica .

Verificare se la tabella contiene modifiche. In questo esempio, la modifica di NB è l'unica modifica. Solo"dado esagonale" è stato rimosso dal SR. Ciò significa che tutte le assegnazioni possono essere confermate.

Variazione NB

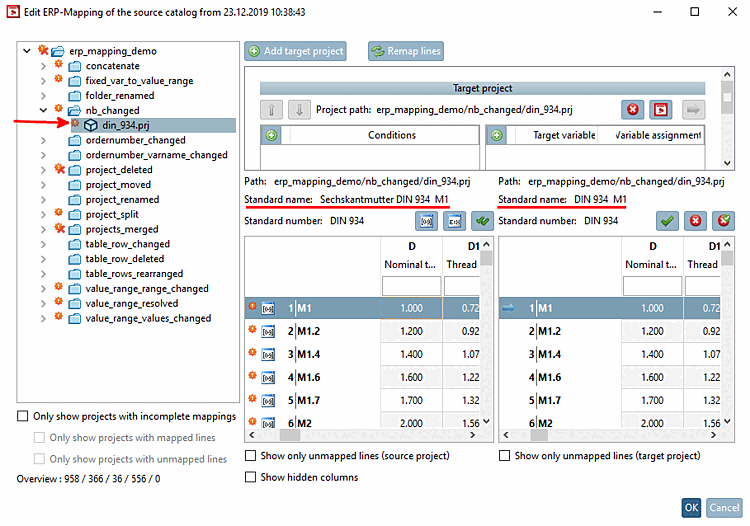

Figura 6.158. Variazione NB

Fare clic su Conferma tutte le mappature [Verify all mappings] .

-> Il progetto è contrassegnato da un segno di spunta verde nella struttura. Anche tutte le righe della tabella sono contrassegnate da un segno di spunta verde.

Tutti gli incarichi sono stati confermati

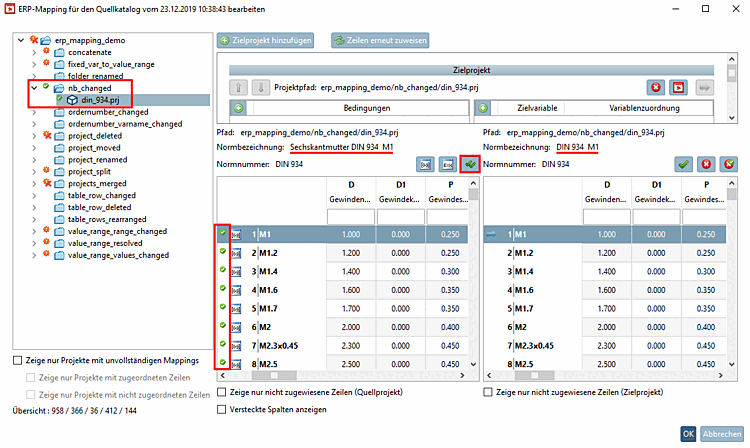

Figura 6.159. Tutti gli incarichi sono stati confermati

Sezione 6.10.2.3, “Interfaccia utente: riferimento alle icone e alle funzioni in dettaglio”I dettagli sull'interfaccia utente sono disponibili all'indirizzo .

Sezione 6.10.2.4, “I casi d'uso più importanti ”Le spiegazioni dettagliate dei casi d'uso sono disponibili su .
