6.10.2.2. Benutzeroberfläche und einfacher Anwendungsfall

Dieser Abschnitt erläutert die Benutzeroberfläche im Überblick und zeigt einen einfachen Anwendungsfall, sodass Sie sich im Grundsatz mit der Arbeitsweise vertraut machen können.

Benutzeroberfläche

Die Benutzeroberfläche ist unterteilt in folgende Bereiche:

  • Verzeichnisstruktur links

    • Projekte ohne Icon müssen in der Regel nicht verifiziert werden (bei Wertebereichen ist trotzdem sorgfältig zu prüfen).

    • Bei Projekten mit Icon konnte zwar ein automatisches Mapping vorgenommen werden, abschließend müssen aber die Zuordnungen (bzw. fehlenden Zuordnungen) bestätigt werden ( bzw. ).

  • Die rechte Seite des Dialogfensters ERP-Mapping bearbeiten [Edit ERP mapping] ist unterteilt in eine obere und eine untere Hälfte.

    • Oben:

      Anzeige der Zielprojekte (neue Version) mit der Möglichkeit Bedingungen [Conditions] und/oder Variablenmapping [Variable mapping] zuzufügen

    • Unten:

      Anzeige der Tabellen von alter und neuer Version

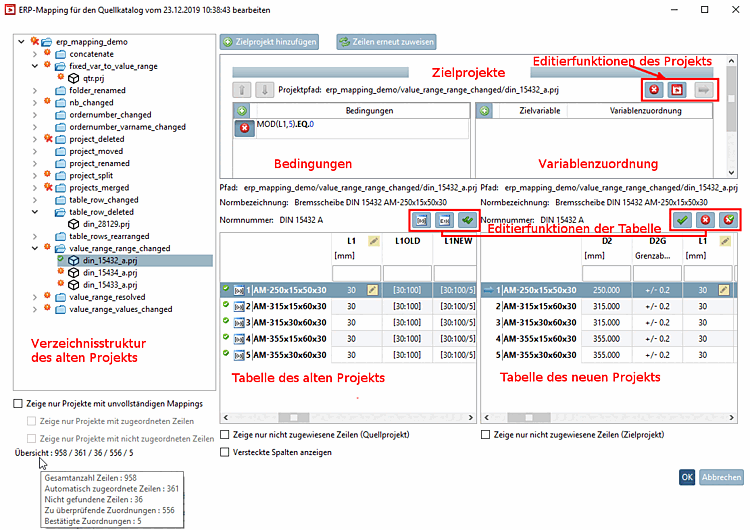

Benutzeroberfläche im Überblick

Benutzeroberfläche im Überblick

Beispielhalfter Anwendungsfall

Ausgangssituation: Ein Projekt wurde automatisch zugeordnet. Da es relevante Änderungen enthält, wurde es im ERP-Mapping-Dialog mit dem Änderungsicon gekennzeichnet.

Prüfen Sie, ob die Tabelle Änderungen enthält. Im vorliegenden Beispielfall ist die NB-Änderung die einzige Änderung. Es wurde lediglich "Sechskantmutter" aus dem NB entfernt. Somit können alle Zuordnungen bestätigt werden.

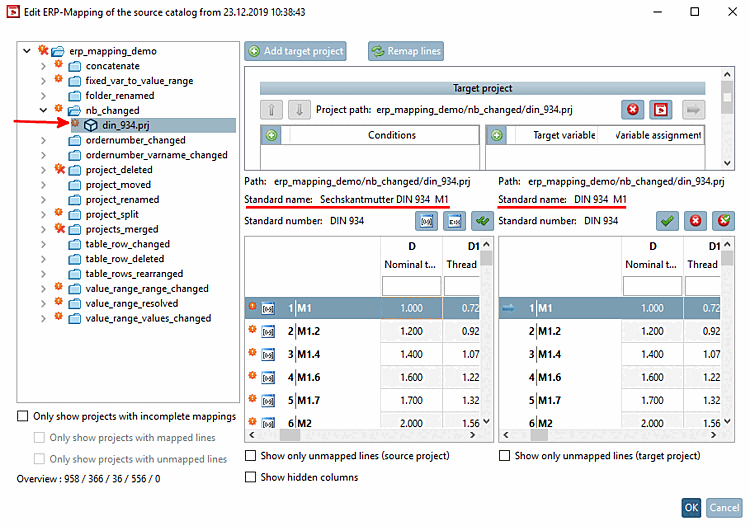

NB-Änderung

NB-Änderung

Klicken Sie auf Alle Zuordnungen bestätigen [Verify all mappings] .

-> Im Baum wird das Projekt mit einem grünen Häkchen gekennzeichnet. Außerdem erhalten alle Tabellenzeilen ein grünes Häkchen.

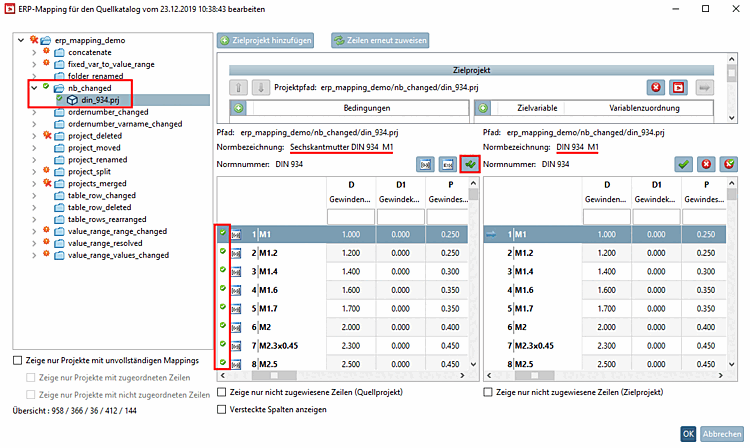

Alle Zuordnungen bestätigt

Alle Zuordnungen bestätigt

Details zur Benutzeroberfläche finden Sie unter Abschnitt 6.10.2.3, „Benutzeroberfläche: Referenz von Icons und Funktionen im Einzelnen“.

Detaillierte Erläuterungen zu Anwendungsfällen finden Sie unter Abschnitt 6.10.2.4, „Die wichtigsten Anwendungsfälle “.
