7.6.2.12.3. Nozioni di base - creazione di un bordo arrotondato o smussato

[Nota]Nota

Se uno smusso/arrotondamento può essere semplicemente integrato in uno schizzo esistente, si prega di farlo in questo modo. Sezione 7.6.2.12.2, “NON utilizzo della funzione di miscelazione”(Vedere anche .)

Il seguente esempio serve a illustrare la funzionalità. Gli spigoli di un cubo devono essere arrotondati e poi convertiti in smussati.

  1. Selezionare una superficie i cui bordi vicini devono essere arrotondati.

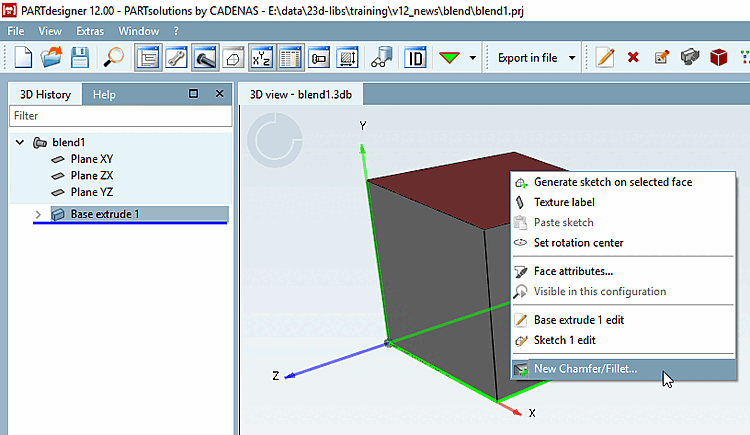

    Creare un nuovo smusso/arrotondamento [New Chamfer/Fillet...]...

    Figura 7.207.  Creare un nuovo smusso/arrotondamento [New Chamfer/Fillet...]...

  2. Richiamare il comando del menu contestuale Crea nuovo smusso/arrotondamento [New Chamfer/Fillet...]... comando.

    -> Si apre la finestra di aggancio dello smusso/arrotondamento [Chamfer/Fillet].

  3. Selezionare l'opzione Arrotondamento [Fillet] e inserire il raggio [Radius] desiderato nel campo di immissione.

    [Nota]Nota

    Se viene visualizzata un'anteprima o solo la visualizzazione dei bordi [Edge visualization] dipende dall'impostazione effettuata nel menu Extra [Extras] -> Impostazioni [Settings...]... -> PARTdesigner -> Smusso/arrotondamento [Chamfer/Fillet] -> Visualizzazione anteprima [Preview presentation].

    L'impostazione predefinita è Disattivato [Deactivated], cioè solo visualizzazione dei bordi [Edge visualization]. Si noti che per l'anteprima è necessaria una notevole potenza di calcolo. Se i tempi di attesa sono troppo lunghi, tornare all'impostazione predefinita.

    Affinché le modifiche abbiano effetto, chiudere la finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet] e riaprirla utilizzando il comando del menu contestuale Modifica [Edit].

    Sezione 7.6.2.12.5.4, “ Visualizzazione dell'anteprima e visualizzazione dei bordi per smussatura/arrotondamentoI dettagli sulle impostazioni sono disponibili all'indirizzo .

    In questo esempio, l'opzione Superficie smussata [Chamfer] è stata selezionata in Visualizzazione anteprima [Preview presentation], ovvero l'anteprima mostra immediatamente la modifica prevista.

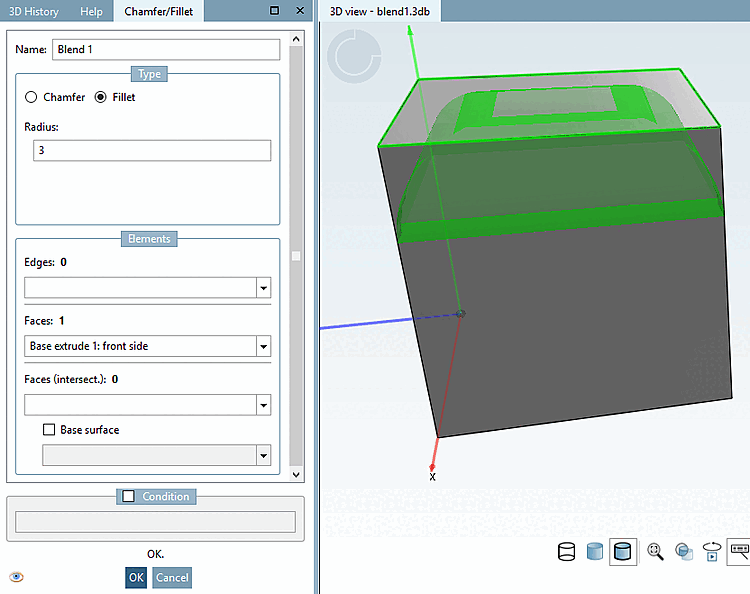

    Finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet]: Ecco un esempio con l'opzione "Arrotondamento [Fillet]" e raggio [Radius] = 2

    Figura 7.208. Finestra di dialogo Smusso/arrotondamento [Chamfer/Fillet]: Ecco un esempio con l'opzione "Arrotondamento [Fillet]" e raggio [Radius] = 2

    Esempio in 2D: Arrotondamento con un cerchio di raggio 3 e una lunghezza totale dei bordi pari a 10.

    Figura 7.209. Esempio in 2D: Arrotondamento con un cerchio di raggio 3 e una lunghezza totale dei bordi pari a 10.

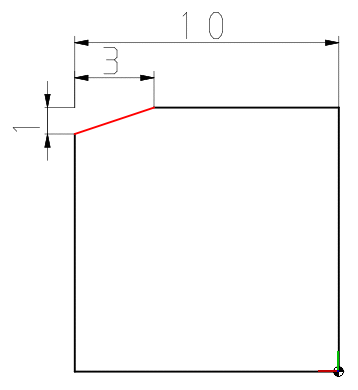

    Esempio in 2D: smusso [Chamfer] con impostazione "Distanza 1 [Distance 1]" = 3 e "Distanza 2 [Distance 2]" = 1 con una lunghezza totale degli spigoli del cubo pari a 10

    Figura 7.210. Esempio in 2D: smusso [Chamfer] con impostazione "Distanza 1 [Distance 1]" = 3 e "Distanza 2 [Distance 2]" = 1 con una lunghezza totale degli spigoli del cubo pari a 10

    Confermare con OK.

    -> L'arrotondamento è inserito.

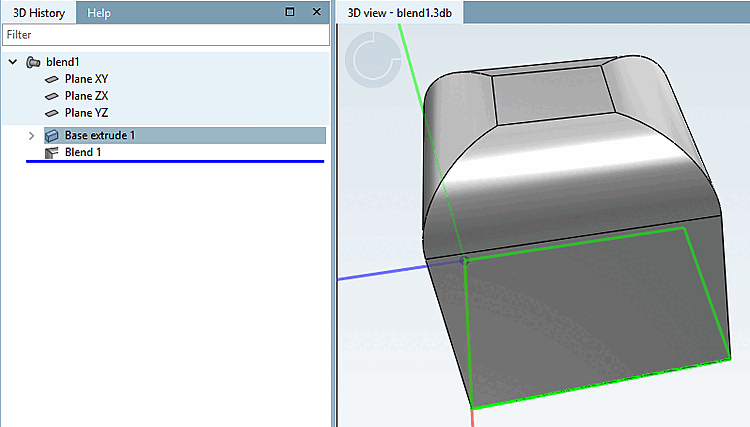

    Esempio: lunghezza del bordo di 10 e raggio di arrotondamento di 3

    Figura 7.211. Esempio: lunghezza del bordo di 10 e raggio di arrotondamento di 3

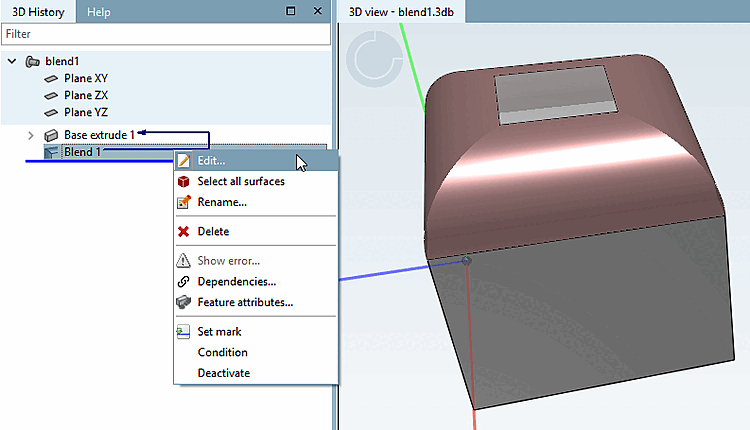

  4. Nella cronologia 3D [3D History], è possibile utilizzare il comando del menu contestuale sopra la funzione di fusione via Modifica.. [Edit...]. per richiamare la finestra di dialogo in qualsiasi momento.

    Figura 7.212.

    Successivamente è possibile apportare qualsiasi modifica che viene immediatamente visualizzata nell'anteprima.

    • Modifica dei valori

    • Passaggio da arrotondamento [Fillet] a smussatura [Chamfer]

    • Selezionare nuovi bordi o superfici con un solo clic

      -> I nuovi elementi vengono aggiunti nei campi elenco sotto Bordi [Edges] e Superfici [Faces]. Le deselezioni possono essere effettuate deselezionando gli elementi corrispondenti.

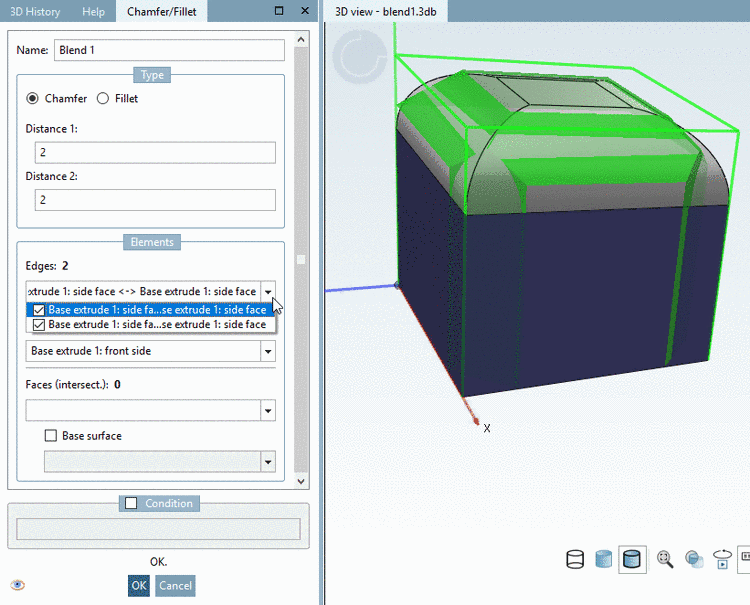

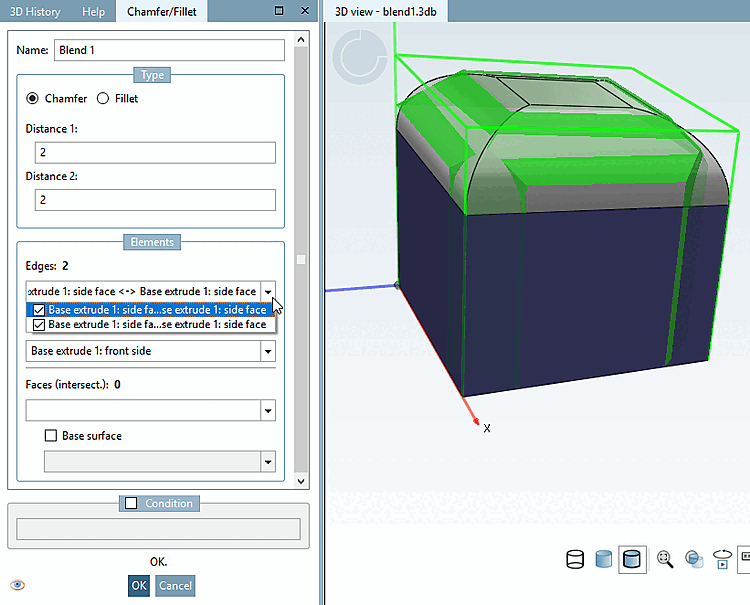

    Apportare eventuali modifiche

    Figura 7.213. Apportare eventuali modifiche

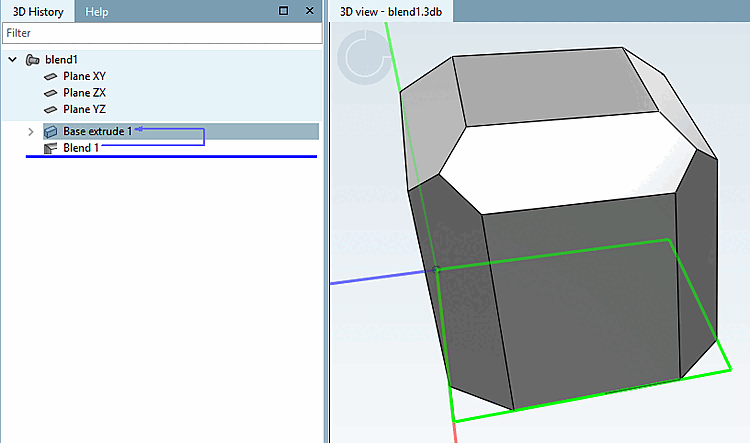

    Risultato delle modifiche successive

    Figura 7.214. Risultato delle modifiche successive
