Colorazione della funzione di fusione
Una possibilità per colorare una funzione di fusione è tramite PARTproject -> Mostra progetto [Show project] -> Scheda Generale [General] -> Colore e texture [Color and texture] -> Colore [Color]. Tuttavia, in questo modo si colora l'intera parte.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/installation/doc/images/note.png)
Nota Attributi dell'area [Face attributes]
Dalla V11 SP 4 è possibile utilizzare anche gli attributi dell'area (colore e materiale ). Tuttavia, questa funzione non è compatibile con le versioni successive.
Per applicare gli attributi area alle miscele, nel menu contestuale della miscela si trova il comando Attributi caratteristica.... [Feature attributes...].
Sezione 5.9.2.8.4, “Esempio dettagliato della funzione Render Material ”Per ulteriori informazioni al riguardo, consultare il sito .
La selezione della superficie è preferita alla selezione del bordo
Se è possibile ottenere lo stesso risultato con la selezione dei bordi e la selezione delle facce, la selezione delle facce dovrebbe essere sempre preferita per i casi più complessi. Se, ad esempio, si devono elaborare solo uno o due bordi specifici, si può optare per la procedura più comoda e veloce.
Se si tiene presente questo aspetto, nel sistema CAD verranno create meno caratteristiche e non ci saranno problemi con le parti parametriche!
Sezione 7.6.2.12.5.5, “Selezione dell'area”I dettagli sulla selezione delle aree sono disponibili su .
Sezione 7.6.2.12.5.4, “ Visualizzazione dell'anteprima e visualizzazione dei bordi per smussatura/arrotondamento ”Per ottenere prestazioni migliori, è possibile disattivare la visualizzazione dell'anteprima [Preview presentation]. I dettagli sono disponibili su .
Per l'esportazione di STEP, in genere si dovrebbe usare in genere e NON STEP 3D, poiché questo formato non supporta la funzione di fusione.
A volte il difetto può essere evitato anche scegliendo un metodo diverso per creare lo smusso/arrotondamento.
Se i bordi non si incontrano, non applicare la funzione di fusione come una funzione "grande", ma come due funzioni più piccole.

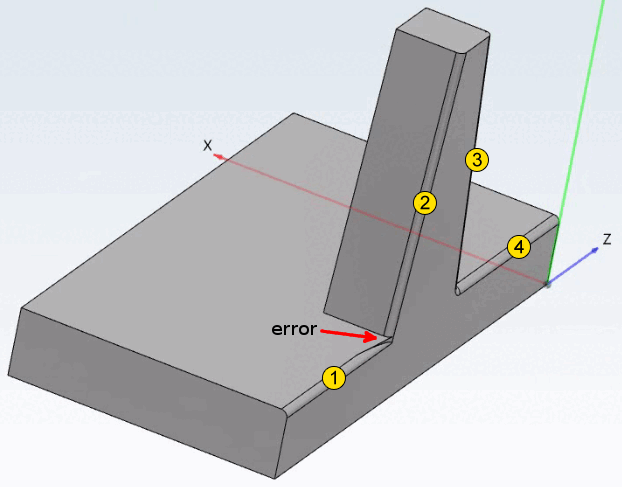

In rari casi, è possibile che si verifichi un difetto in una parte simmetrica di una miscela nel corso di una determinata sequenza di selezione delle miscele.[80] La modifica dell'ordine delle miscele selezionate dovrebbe risolvere il problema.
Nell'SP3 è presente un piccolo difetto nell'anteprima 3D quando si utilizza la funzione di fusione su un corpo a forma di cono. Il difetto si verifica solo nell'anteprima 3Dfindit, per cui la derivazione 2D 3Dfindit e la parte esportata appaiono corrette.[81] Ci sono altri piccoli difetti grafici, ma tutti dovrebbero apparire solo nella vista 3Dfindit, in modo che la derivazione 2D di 3Dfindit e la parte esportata appaiano corrette.
Utilizzate anche Testmeta per verificare se il pezzo è come desiderato.
