3.3.11. Pagina della scheda "Trasferimento al CAD

Nel campo elenco sotto Reazione, alla voce "Trasferimento al CAD" [Reaction on "export to CAD"], si trovano le due opzioni seguenti:

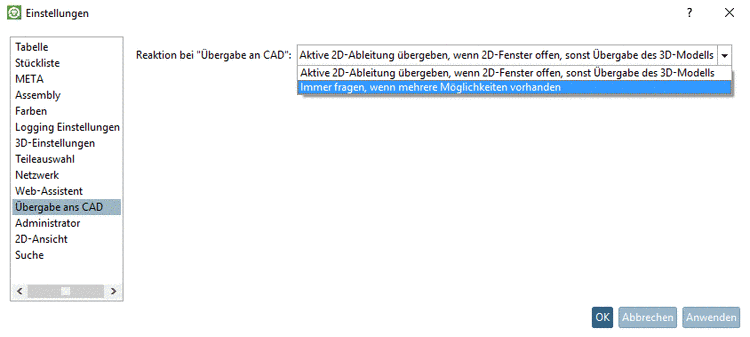

Pagina della scheda "Trasferimento al CAD [Export to CAD]

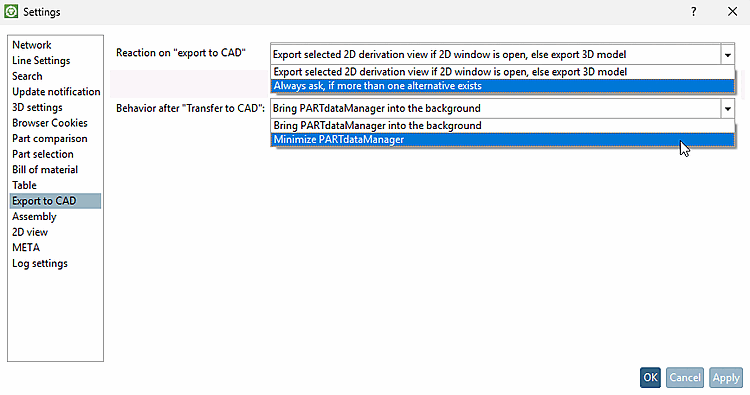

Figura 3.1362. Pagina della scheda "Trasferimento al CAD [Export to CAD]

  • Trasferimento della derivazione 2D attiva se la finestra 2D è aperta, altrimenti trasferimento del modello 3D [Export selected 2D derivation view if 2D window is open, else export 3D model] (impostazione predefinita)

    A Sistemi CAD 2D, fare clic sul pulsante [2D derivation] derivazione 2D [2D derivation].

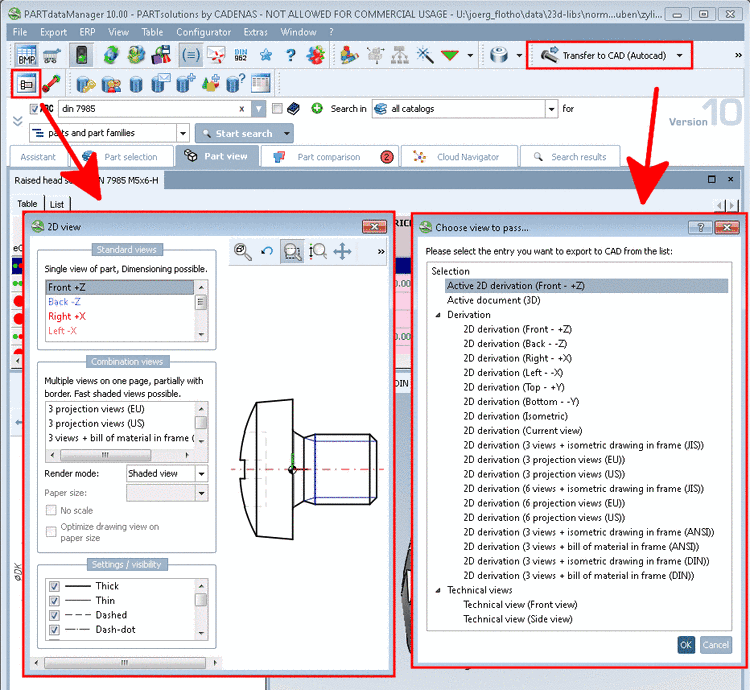

    -> Si apre la finestra di dialogo delle viste 2D [2D view]. Selezionare la vista desiderata.

    Sono inoltre disponibili diverse funzioni, come la modalità di quotatura [Dimensioning mode] [121] sono disponibili. Per ulteriori informazioni, consultare il Sezione 3.1.10.4, “Menu contestuale e pulsanti nella finestra di dialogo"Vista 2D ”".

    La selezione delle viste tecniche [Technical views] non è disponibile in questa modalità.

    [Nota]Nota

    Se un CAD 2D ha il Clic pulsante Trasferisci in CAD [Transfer to CAD] senza che sia stata determinata in precedenza una derivazione 2D, viene passato un derivato predefinito.

  • Chiedete sempre se sono disponibili più opzioni [Always ask, if more than one alternative exists]

    A Si aprono i sistemi CAD 2D o i sistemi CAD con opzione 2D cliccando su il pulsante Push to CAD [Transfer to CAD] la finestra di dialogo Visualizza da passare scegliere... [Choose view to pass...] indipendentemente dal fatto che la finestra di dialogo Vista 2D [2D view] (accessibile tramite pulsante derivazione 2D [2D derivation] ) è aperto.

    Se la finestra di dialogo Seleziona vista da trasferire. [Choose view to pass...].. è aperta, la selezione effettuata viene sempre trasferita (anche se nella finestra di dialogo Vista 2D è selezionato qualcos'altro). Se è aperta la finestra di dialogo Seleziona vista da trasferire, la selezione effettuata viene sempre trasferita (anche se nella finestra di dialogo Vista 2D [2D view] è selezionato qualcos'altro).

    Con un "Solo CAD 3D", la finestra di dialogo Seleziona vista da trasferire [Choose view to pass...]... non viene aperta. La finestra di dialogo non viene aperta.

    Nella finestra di dialogo Seleziona vista da trasferire. [Choose view to pass...].. è possibile selezionare anche le viste tecniche [Technical views] (se disponibili).

[Nota]Nota

L'impostazione Reazione per "Trasferimento al CAD" [Reaction on "export to CAD"] viene gestita in modo diverso a seconda del sistema CAD utilizzato.

  1. Il sistema CAD ha solo UN ambiente attivo -> Ciò significa che è attivo solo il 2D o il 3D.

    (valido per SW, SE, NX, OSDM, INV)

    L'impostazione non ha alcun effetto.

  2. Il sistema CAD può gestire più ambienti -> Viene visualizzata la finestra di selezione.

    (valido per Pro-E e AutoCAD)

    L'impostazione diventa effettiva.

Nel campo di elencazione alla voce Comportamento dopo "Trasferisci in CAD" [Behavior after "Transfer to CAD"] si trovano le due seguenti opzioni:

  • PARTdataManager in background [Bring PARTdataManager into the background]:

  • Ridurre al minimo PARTdataManager [Minimize PARTdataManager]:

Informazioni dettagliate sulla derivazione 2D sono disponibili in Sezione 3.1.10, “ Creare una derivazione 2D ”.



[121] Creare le proprie quote prima di trasferirle al sistema CAD.
