1.6.1.2.2.2. Regolare il formato della carta nella vista 2D
Indietro  Avanti
1.6.1.2.2.2. Regolare il formato della carta nella vista 2D

Selezionare il formato desiderato nell'elenco alla voce Formati carta [Paper formats] (da A0 a A4 per DIN o da A a E per ANSI).[64]

Selezionare il formato della carta

Figura 1.755. Selezionare il formato della carta

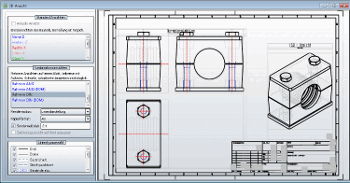

Formato carta A3 -> Scala predefinita 2:1

Figura 1.756. Formato carta A3 -> Scala predefinita 2:1

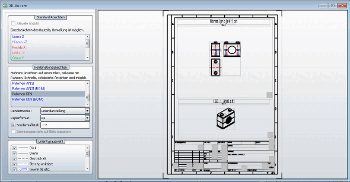

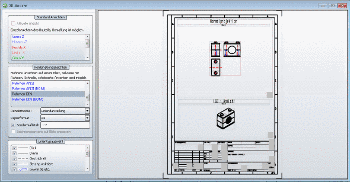

Formato carta A4 -> scala predefinita 1:2

Figura 1.757. Formato carta A4 -> scala predefinita 1:2

-> Il ridimensionamento viene regolato automaticamente. Sezione 1.6.1.2.2.1, “ Scala e posizione degli elementi di disegno nella vista 2D” È possibile modificarlo come descritto in .



[64] I valori predefiniti per i formati carta sono specificati nel file di configurazione. Vedere Sezione 7.11, “Finestra di aggancio "derivazione 2D" - Creazione di viste combinate personalizzate (*.dw) ” in eCATALOGsolutions - Manuale.
