Le singole parti devono essere modellate preferibilmente con corpi di controllo ed essere il più semplici possibile (cilindro = estrusione di un cerchio anziché rotazione di un rettangolo). In alcune situazioni particolari (ad esempio, gli sweep) può essere necessario ruotare uno schizzo non rettangolare. Ciò è geometricamente ammissibile per il livello di dettaglio geometrico elevato (LOG), ma genera un maggior numero di operazioni CAD durante la generazione della geometria e comporta un potenziale di errore più elevato per il trasferimento a un sistema CAD. Sezione 3.5.3, “Corpo di controllo per modelli VDI” Sezione 3.5.2.3, “LOG (ex denominazione "LOD")” Per maggiori dettagli si rimanda a e .

L'allineamento globale dell'oggetto (direzione degli assi X/Y/Z) deve corrispondere all'allineamento del sistema di destinazione.

	Nota
	Si raccomanda vivamente di evitare troppe rotazioni nelle parti e negli assiemi, poiché ciò comporta un gran numero di operazioni nelle interfacce CAD.

Questi sono:

Sezione 3.5.2.6, “Oggetti di esempio”L'allineamento per gli oggetti MEP è descritto esplicitamente nella VDI 3805 (ulteriori dettagli sono disponibili all'indirizzo .)

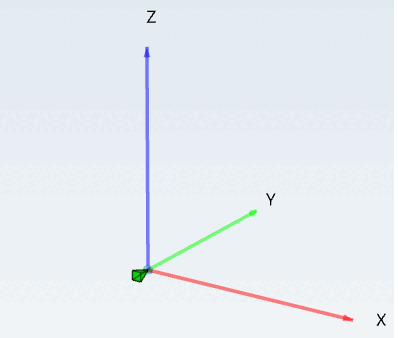

Figura 3.47. Allineamento degli assi

La descrizione della linea guida VDI 3805 nella scheda corrispondente si applica anche ai raccordi/accessori per tubi.

Ogni area specialistica (raggruppata in schede nella VDI 3805) nel settore MEP ha un orientamento specifico. Pompe, valvole, ecc. hanno un posizionamento diverso intorno al punto zero assoluto.

	Importante

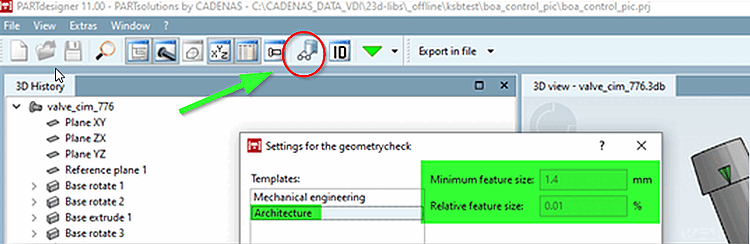

	Il posizionamento del punto zero assoluto (0/0/0) e l'allineamento dell'asse X sull'asse del tubo sono descritti nella VDI 3805. In PARTdesigner, la funzione Controlla parte [Test part] (modello: "Architettura") deve essere eseguita con successo e senza errori per ogni modifica della geometria e dello schizzo.

Figura 3.48.

Figura 3.49.

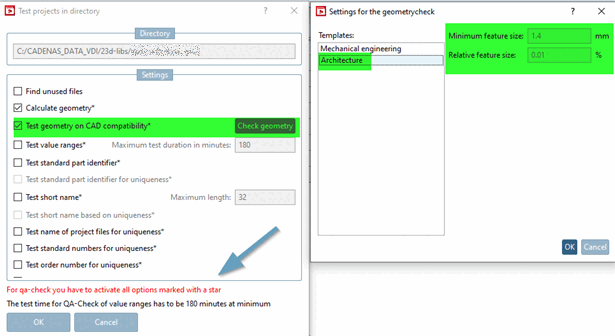

Questo è il requisito di base per un "TestMeta" (controllo della geometria e delle varianti a livello di progetto e di directory) per raggiungere il livello di QA >4. Vedere il manuale di eCATALOGsolutions nella sezione Sezione 5.8.2.1.12, “ Progetto di prova / directory di prova ” directory.

Figura 3.50.

Gli schizzi strutturati in modo semplice, referenziati e parametrizzati e la verifica immediata della geometria generata con il controllore geometrico di PARTdesigner ( [Test part] funzione Check part [Test part] ) nell'impostazione corretta sono la base elementare per una struttura di dati facilmente leggibile che può essere mantenuta in breve tempo.
