1.10.1.3.1.22. Mappatura dei sistemi di classe

Con la V12 c'è una nuova funzione Mappatura automatica delle classi: Edit.... [Automatic Class Mapping: Edit...]

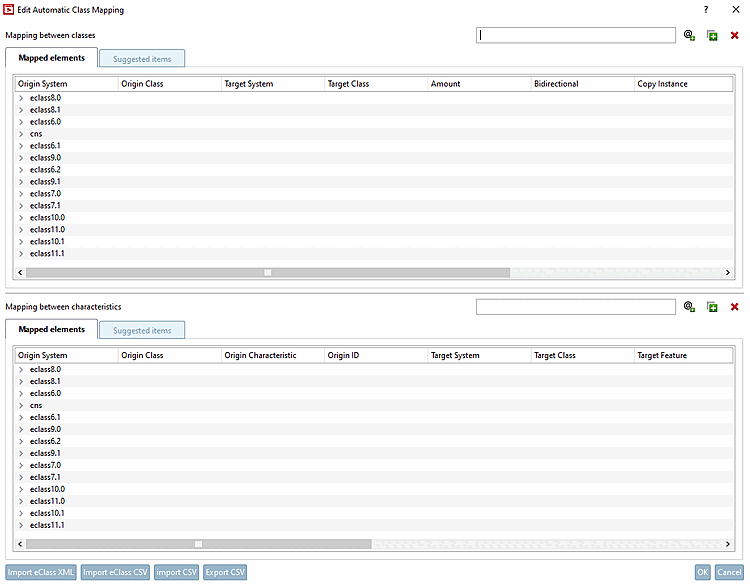

Dialogo: Modifica della mappatura automatica delle classi [Edit Automatic Class Mapping]

Figura 1.408. Dialogo: Modifica della mappatura automatica delle classi [Edit Automatic Class Mapping]

Esempio

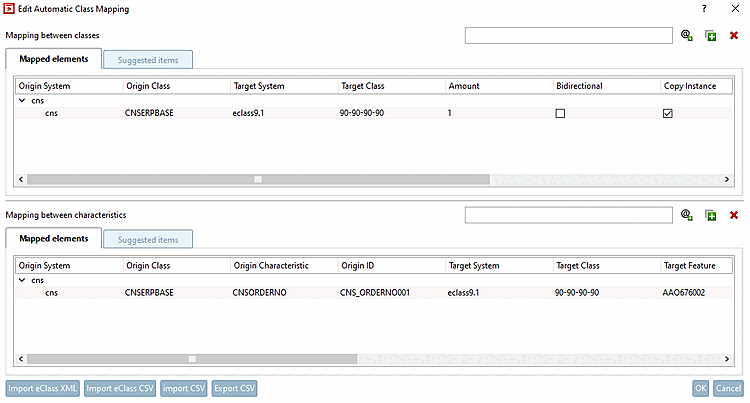

Nell'esempio seguente, una caratteristica della classe della classificazione CNS deve essere mappata a una caratteristica della classe della classificazione eClass 9 .1. Ciò significa che i dati della classe vengono inseriti a partire dalla tabella superiore (mappatura tra le classi) e poi nella tabella inferiore (mappatura tra le caratteristiche). Ciò significa che i dati della classe vengono inseriti a partire dalla tabella superiore (mappatura tra le classi [Mapping between classes] ) e poi i dati della caratteristica vengono inseriti nella tabella inferiore (mappatura tra le caratteristiche [Mapping between characteristics] ).

Figura 1.409.

  1. Nella tabella precedente, fare clic su Sistema . [Add System]

    -> Si apre l'omonima finestra di dialogo.

    Figura 1.410.

  2. Inserire il nome della classificazione desiderata nell'esatta dicitura in minuscolo e confermare con OK.

    -> Viene creata una nuova riga nella tabella superiore.

  3. Fare clic su elemento Aggiungere [Add Item].

    -> Viene creata una riga con i campi di input.

  4. Ora compilate i singoli campi:

    [Nota]Nota

    Se si fa clic su un campo di immissione, viene visualizzata una casella di riepilogo con le opzioni possibili. Altrimenti: selezionare la casella di controllo, se necessario.

    • Classe di provenienza [Origin Class]:

    • Sistema di destinazione [Target System]: inserire il nome della classificazione desiderata nella dicitura esatta, in minuscolo, e confermare con Invio.

    • Classe di destinazione [Target Class]: aprire il campo elenco e selezionare la classe desiderata.

    • Numero [Number]: Per impostazione predefinita, viene creata un'istanza. Si possono anche creare più istanze della classe.

    • Bidirezionale [Bidirectional]: per impostazione predefinita, la mappatura avviene solo nella direzione specificata. Se si attiva l'opzione, la mappatura viene eseguita dalla classe di origine [Origin Class] a quella di destinazione [Target Class] e viceversa.

    • Copia istanza [Copy Instance]: l'intero contenuto della classe viene copiato.

    • Restrizioni alla copia [Copy Restrictions]:

    • Copia caratteristiche [Copy features]: Vengono copiate tutte le caratteristiche esattamente uguali. Questa opzione esclude le voci della tabella inferiore.

      Oppure

      Copia delle caratteristiche mappate [Copy mapped features] (impostazione predefinita): Vengono mappate solo le caratteristiche esplicitamente specificate nella tabella seguente.

      È possibile selezionare solo uno dei due punti!

  5. Nella tabella seguente, fare clic su Sistema . [Add System]

  6. Inserire il nome della classificazione desiderata nell'esatta dicitura in minuscolo e confermare con OK.

  7. Fare clic su elemento Aggiungere [Add Item].

    -> Viene creata una riga con i campi di input.

  8. Ora compilate i singoli campi:

    • Classe di origine [Origin Class]: aprire il campo elenco e selezionare la stessa classe della tabella precedente. In alternativa, è possibile utilizzare il simbolo jolly (*), anche se questo ha un impatto negativo sulle prestazioni.

    • Caratteristica di origine [Origin Characteristic]: aprire il campo elenco e selezionare la caratteristica desiderata.

    • ID origine [Origin ID]: viene compilato automaticamente.

    • Sistema di destinazione [Target System]: inserire il nome della classificazione desiderata nella dicitura esatta, in minuscolo, e confermare con Invio.

    • Classe di destinazione [Target Class]: aprire il campo elenco e selezionare la classe desiderata.

    • Caratteristica di destinazione [Target Feature]: aprire il campo dell'elenco e selezionare la caratteristica desiderata.

    • ID target [Target ID]: viene compilato automaticamente.

    • Copia nome caratteristica [Copy Characteristic Name] ("Copia nome variabile"): Selezionare questa opzione se si vuole mappare una variabile specifica.

      Oppure

      Copia valore caratteristica [Copy Characteristic Value]: selezionare questa opzione se si vuole mappare un valore fisso.

    • Mappatura dei valori [Value Mapping] (Facoltativo): fai clic sul pulsante se desideri regolare il valore originale volere.

      -> Si apre l'omonima finestra di dialogo.

      Mappatura dei valori [Value Mapping] della "finestra di dialogo

      Figura 1.411.  Mappatura dei valori [Value Mapping] della "finestra di dialogo

      Inserendo il valore originale [Original Value] e il valore di destinazione [Target Value] , è possibile impostare il valore di destinazione adattare. Dopo aver confermato con OK, l'aspetto del pulsante sul .

    • Copiare i flag [Copy flags]:

    • Unità di copia [Copy unit]: l'impostazione predefinita è attivata.

    • Unità di destinazione [Objective Unit] (opzionale): Se viene specificata un'unità, i valori vengono convertiti automaticamente.

  9. Eseguire la mappatura facendo clic su OK.

    [Nota]Nota

    Una mappatura viene eseguita solo se la destinazione è vuota.

    Le modifiche alle mappature richiedono il riavviodi PARTproject ; per le modifiche ai progetti è sufficiente aggiornare (F5) la selezione del progetto [Project selection].

Test:

  1. Selezionare un componente con la classe di origine [Origin Class] e la caratteristica di origine [Origin Characteristic] corrispondenti.

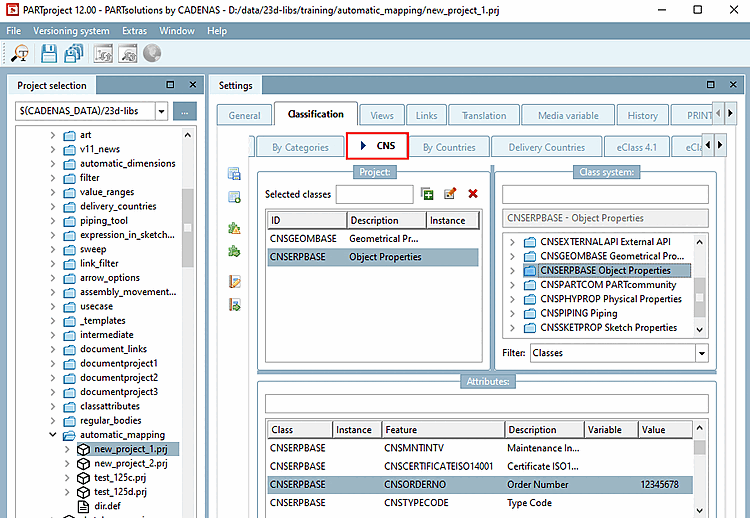

    Il componente è classificato come standard nella classificazione CNS in base al numero d'ordine.

    Figura 1.412. Il componente è classificato come standard nella classificazione CNS in base al numero d'ordine.

  2. La caratteristica mappata dovrebbe ora mostrare lo stesso valore della mappatura.

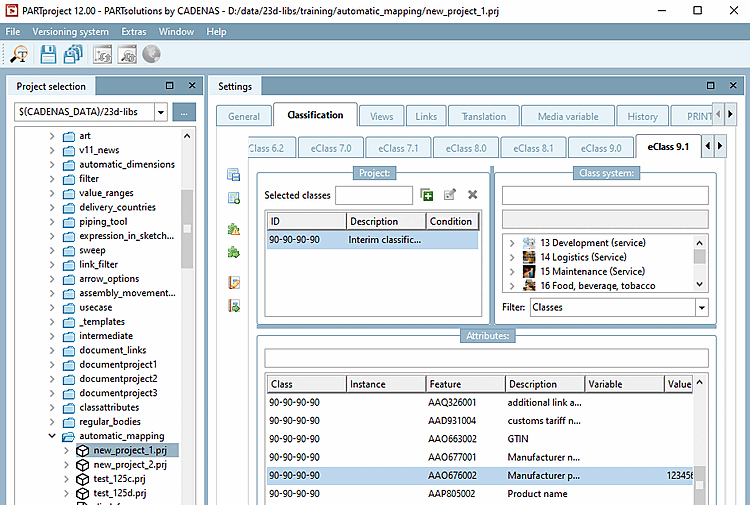

    Lo stesso progetto mostra una mappatura da "Elementi mappati [Mapped elements]" in eClass 9.1

    Figura 1.413. Lo stesso progetto mostra una mappatura da "Elementi mappati [Mapped elements]" in eClass 9.1

I dettagli sono riportati nella sezione Sezione 5.12.16, “ Mappatura automatica delle classi: modifica... ” in eCATALOGsolutions - Manuale
