1.10.1.3.1.22. Klassensysteme mappen

Mit V12 gibt es eine neue Funktion Automatisches Klassen Mapping: Editieren... [Automatic Class Mapping: Edit...].

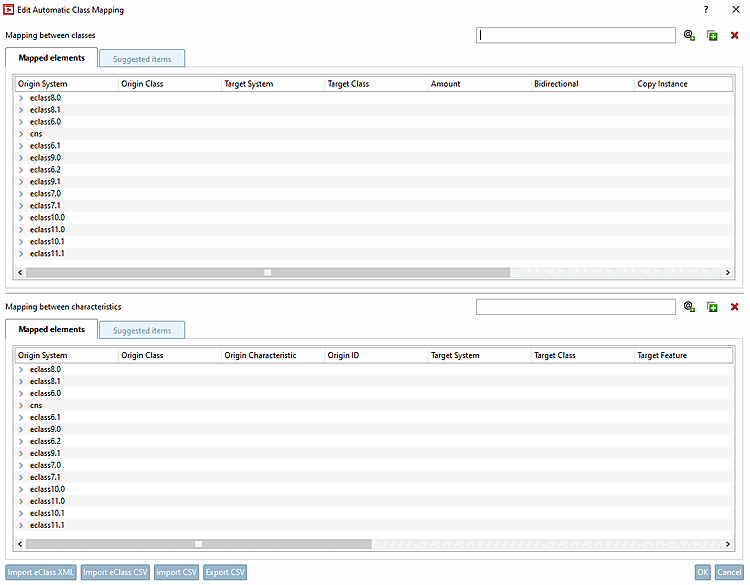

Dialog: Automatisches Klassen Mapping bearbeiten [Edit Automatic Class Mapping]

Dialog: Automatisches Klassen Mapping bearbeiten [Edit Automatic Class Mapping]

Beispiel

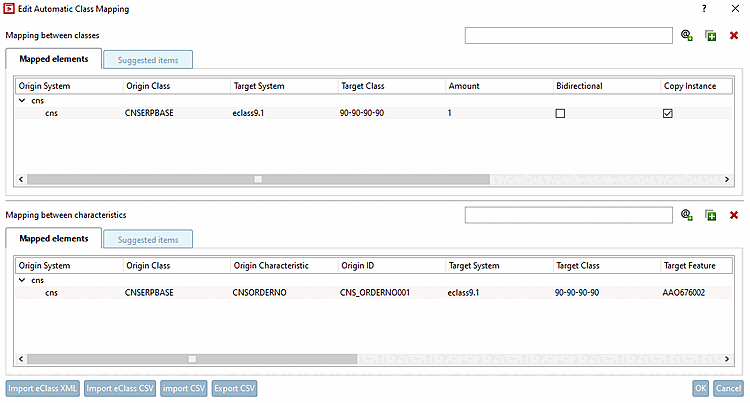

Im folgenden Beispiel soll ein Klassenmerkmal der Klassifikation CNS auf ein Klassenmerkmal der Klassifikation eClass 9.1 gemappt werden. D.h. beginnend in der oberen Tabelle (Mapping zwischen Klassen [Mapping between classes]) werden die Daten der Klasse eingetragen und dann in der unteren Tabelle (Mapping zwischen Merkmalen [Mapping between characteristics]) die Merkmalsdaten.

  1. Klicken Sie in der oberen Tabelle auf System hinzufügen [Add System].

    -> Das gleichnamige Dialogfenster wird geöffnet.

  2. Tragen Sie im exakten Wortlaut in Kleinschreibung den Namen der gewünschten Klassifikation ein und bestätigen Sie mit OK.

    -> Es wird eine neue Zeile in der oberen Tabelle angelegt.

  3. Klicken Sie auf Element Hinzufügen [Add Item].

    -> Es wird eine Zeile mit Eingabefeldern erzeugt.

  4. Befüllen Sie nun die einzelnen Felder:

    [Hinweis]Hinweis

    Wenn Sie in ein Eingabefeld klicken, erscheint ein Listenfeld mit den möglichen Optionen. Ansonsten: Aktivieren Sie gegebenenfalls das Auswahlkästchen.

    • Ursprungs Klasse [Origin Class]:

    • Ziel System [Target System]: Geben Sie im exakten Wortlaut, in Kleinschreibung den Namen der gewünschten Klassifikation ein und bestätigen Sie mit Enter.

    • Ziel Klasse [Target Class]: Öffnen Sie das Listenfeld und wählen Sie die gewünschte Klasse.

    • Anzahl [Number]: Standardmäßig wird eine Instanz angelegt. Sie könnten auch mehrere Instanzen der Klasse anlegen.

    • Bidirektional [Bidirectional]: Standardmäßig wird nur in der angegebenen Richtung gemappt. Wenn Sie die Option aktivieren, wird in von Ursprungs Klasse [Origin Class] zu Ziel Klasse [Target Class] und umgekehrt gemappt.

    • Kopiere Instanz [Copy Instance]: Es wird der gesamte Inhalt der Klasse kopiert.

    • Kopiere Einschränkungen [Copy Restrictions]:

    • Kopiere Merkmale [Copy features]: Alle exakt gleichen Merkmale werden kopiert. Diese Option schließt Einträge in der unteren Tabelle aus.

      Oder

      Kopiere gemappte Merkmale [Copy mapped features] (Default): Es werden nur die Merkmale, die explizit in der unteren Tabelle angegeben werden, gemappt.

      Nur einer der beiden Punkte kann gewählt werden!

  5. Klicken Sie in der unteren Tabelle auf System hinzufügen [Add System].

  6. Tragen Sie im exakten Wortlaut in Kleinschreibung den Namen der gewünschten Klassifikation ein und bestätigen Sie mit OK.

  7. Klicken Sie auf Element Hinzufügen [Add Item].

    -> Es wird eine Zeile mit Eingabefeldern angelegt.

  8. Befüllen Sie nun die einzelnen Felder:

    • Ursprungs Klasse [Origin Class]: Öffnen Sie das Listenfeld und wählen Sie dieselbe Klasse wie in oberer Tabelle. Alternativ können Sie auch das Wildcard-Symbol (*) verwenden, was sich allerding negativ auf die Performance auswirkt.

    • Ursprungs Merkmal [Origin Characteristic]: Öffnen Sie das Listenfeld und wählen Sie das gewünschte Merkmal.

    • Ursprungs ID [Origin ID]: Wird automatisch befüllt.

    • Ziel System [Target System]: Geben Sie im exakten Wortlaut, in Kleinschreibung den Namen der gewünschten Klassifikation ein und bestätigen Sie mit Enter.

    • Ziel Klasse [Target Class]: Öffnen Sie das Listenfeld und wählen Sie die gewünschte Klasse.

    • Ziel Merkmal [Target Feature]: Öffnen Sie das Listenfeld und wählen Sie das gewünschte Merkmal.

    • Ziel ID [Target ID]: Wird automatisch befüllt.

    • Kopiere Merkmals Name [Copy Characteristic Name] ("Kopiere Variablen Name"): Wählen Sie diese Option, wenn eine bestimmte Variable gemappt werden soll.

      Oder

      Kopiere Merkmals Wert [Copy Characteristic Value]: Wählen Sie diese Option, wenn ein fixer Wert gemappt werden soll.

    • Werte Mapping [Value Mapping] (Optional): Klicken Sie auf den Button , wenn Sie den Ursprungswert anpassen möchten.

      -> Es öffnet sich das gleichnamige Dialogfenster.

      Werte Mapping [Value Mapping] "Dialogfenster"

      Werte Mapping [Value Mapping] "Dialogfenster"

      Mittels Eingaben unter Ursprungs Wert [Original Value] und Ziel Wert [Target Value] können Sie den Zielwert anpassen. Nach Bestätigung mit OK ändert sich das Aussehen des Button auf .

    • Kopiere Flags [Copy flags]:

    • Kopiere Einheit [Copy unit]: Default ist aktiviert.

    • Ziel Einheit [Objective Unit] (optional): Wird eine Einheit angegeben, erfolgt automatisch eine Umrechnung der Werte.

  9. Führen Sie das Mapping mittels Klick auf OK aus.

    [Hinweis]Hinweis

    Ein Mapping wird nur ausgeführt, wenn das Ziel leer ist.

    Änderungen an Mappings erfordern einen Neustart von PARTproject; bei Änderungen an Projekten reicht Aktualisierung (F5) der Projektauswahl [Project selection].

Test:

  1. Wählen Sie ein Bauteil mit entsprechender Ursprungs Klasse [Origin Class] und Ursprungs Merkmal [Origin Characteristic].

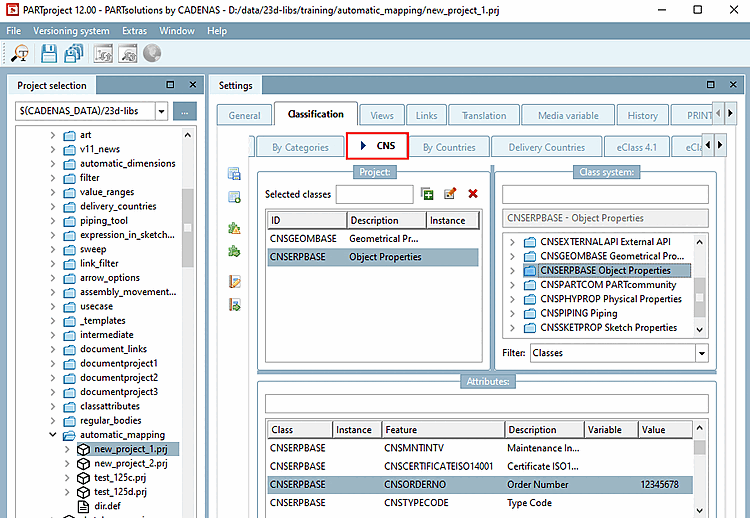

    Das Bauteil ist standardmäßig in der CNS Klassifikation nach der Bestellnummer klassifiziert.

    Das Bauteil ist standardmäßig in der CNS Klassifikation nach der Bestellnummer klassifiziert.

  2. Passend zum Mapping sollte nun das gemappte Merkmal denselben Wert zeigen.

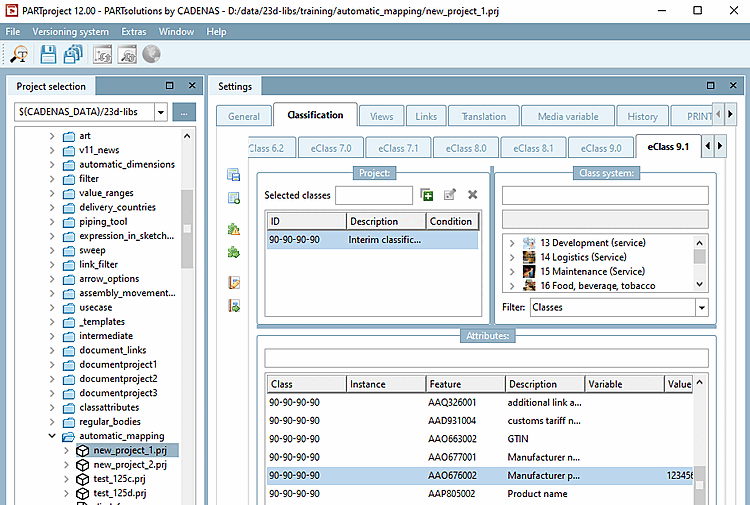

    Dasselbe Projekt zeigt in eClass 9.1 ein Mapping aus "Gemappte Elemente [Mapped elements]"

    Dasselbe Projekt zeigt in eClass 9.1 ein Mapping aus "Gemappte Elemente [Mapped elements]"

Details hierzu finden Sie unter Abschnitt 5.12.16, „ Automatisches Klassen Mapping: Editieren... “ in eCATALOGsolutions - Handbuch.
