6.10.2.4.9. Progetto con variabile a range di valore suddiviso in 2 progetti con variabile fissa

Il vecchio Progetto din_80705.prj con il Variabili intervallo di valori DIN962THREAD è stato suddiviso in 2 Progetti target din_80705_r.prj e din_80705_l.prj con un obiettivo fisso Le variabili DIN962THREADVIS.

In questo caso, è necessario aprire diversi progetti di destinazione sul lato destro, a seconda della selezione dell'intervallo di valori sul lato sinistro (vecchio progetto). A tal fine, creare le condizioni [Conditions] appropriate per tutti i progetti di destinazione richiesti.

In questo caso, l'assegnazione automatica è stata possibile solo in parte: il primo progetto target è stato riconosciuto automaticamente, il secondo no. Non sono state create condizioni.

Procedere come segue:

  1. Testare entrambi i valori dell'intervallo di valori. Se si seleziona la filettatura di sinistra, a destra viene visualizzato il progetto di destinazione sbagliato.

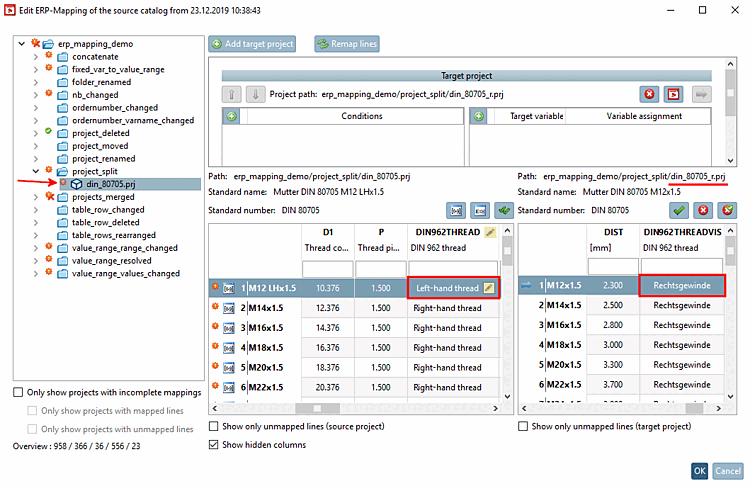

    Progetto target sbagliato

    Figura 6.197. Progetto target sbagliato

  2. Fare clic su Aggiungi condizione [Add condition] e nella finestra di dialogo Modifica formula [Edit algorithm] che si apre, immettere la prima formula per il Progetto din_80705_r.prj.

    DIN962THREAD.EQ.''

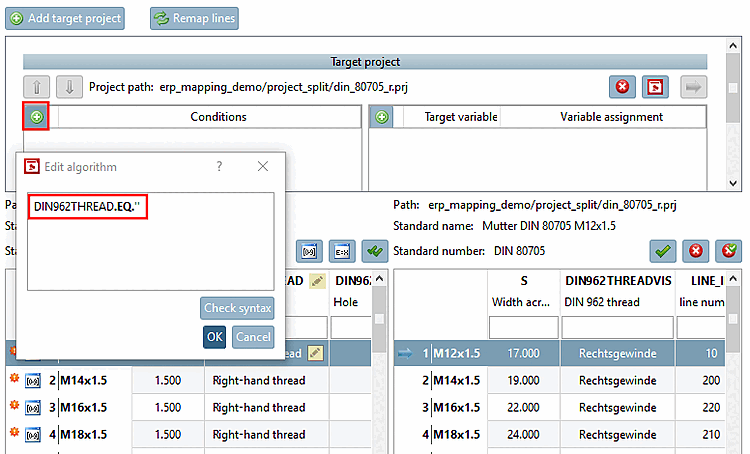

    Aggiungi condizione

    Figura 6.198. Aggiungi condizione

  3. Fare clic su Aggiungi progetto di destinazione [Add target project] per creare il secondo progetto di destinazione.

    -> Si apre la finestra di dialogo Cerca o seleziona progetto [Search or select project]. Selezionare il progetto di destinazione desiderato nella pagina della scheda Seleziona [Choose].[72]

    Selezionare il progetto di destinazione

    Figura 6.199. Selezionare il progetto di destinazione

  4. Scorrete in basso per vedere il secondo progetto creato.

    Fare clic condizione e [Add condition] nella finestra di dialogo che si apre, digita Formula Modifica [Edit algorithm] la seconda condizione Uno.

    DIN962THREAD.EQ.' LH'

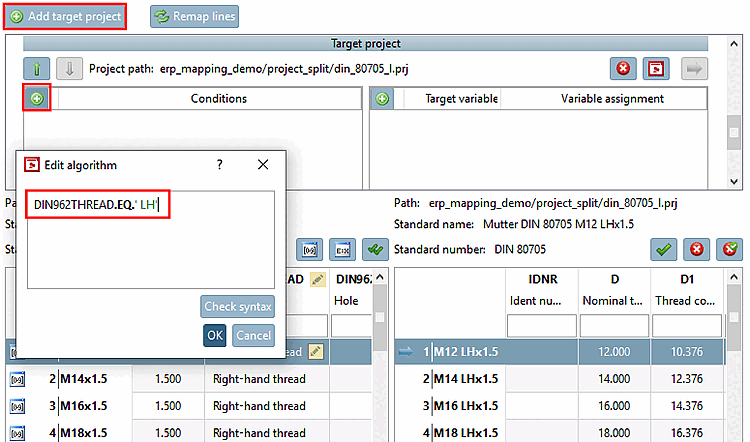

    Inserire la formula

    Figura 6.200. Inserire la formula

    [Nota]Nota

    Quando si apre il campo dell'intervallo di valori, il valore interno (che è quello rilevante) viene visualizzato tra parentesi quadre dopo il valore visualizzato.

    Figura 6.201.

    Al passaggio del mouse viene visualizzato un tooltip.

    Figura 6.202.

    Fate attenzione alla sintassi esatta. In questo esempio, ad esempio, c'è uno spazio prima di "LH". Se non siete sicuri, potete trovare la sintassi esatta nel gestore delle variabili [Variable Manager], nell' algoritmo caratteristico [Attribute algorithm] della variabile DIN962THREAD. Il copia e incolla è disponibile anche qui.

    IF(DIN962THREADVIS.EQ.'Linksgewinde')THEN
 DIN962THREAD=' LH'
ELSEIF(DIN962THREADVIS.EQ.'Rechtsgewinde')THEN
 DIN962THREAD=''
ENDIF

  5. Scegline alcuni diversi da testare Righe con entrambe le opzioni di intervallo di valori. Se sul lato destro Sempre il progetto di destinazione corretto con valori di intervallo di valori corretti , tutto è a posto ed è possibile fare clic su Conferma tutte le mappature [Verify all mappings] .



[72] Per la ricerca deve essere generato l'indice di ricerca full-text.
