2.7.3.8. Modifica l'albero dei cluster

2.7.3.8.1. Creare e rinominare i nodi dell'albero

Scopo

È possibile creare una posizione vuota nella gerarchia per successive operazioni di assegnazione oppure assegnare a un nodo esistente (ad eccezione della radice) un nome a propria scelta. Queste operazioni modificano la struttura ad albero o la denominazione visualizzata, ma non spostano alcuna parte.

Requisiti

Accedi utilizzando clustering-view e clustering-edit.
Aprire un clustering completato, il cui albero di cluster sia disponibile .
Selezionare un nodo interno o una scheda vuota se è necessario creare una nuova voce secondaria.

Procedura

Aprire il menu delle azioni del nodo e, selezionando “New” [1], creare un nodo figlio nella posizione selezionata. Nella finestra di dialogo, inserire un nome significativo per il cluster. Un nuovo nodo è inizialmente vuoto ed è quindi adatto per un'assegnazione successiva, senza modificare l'attuale appartenenza dei componenti.

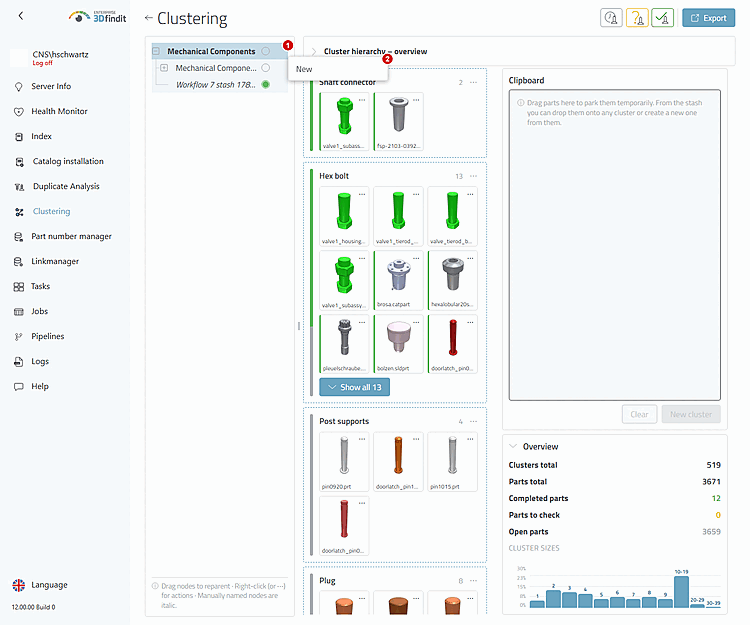

Il menu delle azioni del nodo offre le azioni di struttura relative al nodo selezionato. Per il nodo radice, “New” è l’unica azione di struttura disponibile.

Figura 2.121. Il menu delle azioni del nodo offre le azioni di struttura relative al nodo selezionato. Per il nodo radice, “New” è l’unica azione di struttura disponibile.

Inserire un nome nella finestra di dialogo [1]. Se il nodo padre è già stato definito, la finestra di dialogo mantiene questo campo. Se viene visualizzata una selezione per il nodo padre, selezionare solo un nodo in grado di contenere nodi figli [2]. Un foglio già compilato non è adatto come nodo di livello superiore.

La finestra di dialogo richiede di inserire un nome e di selezionare un nodo di livello superiore adeguato prima di aggiungere una nuova voce vuota alla gerarchia.

Figura 2.122. La finestra di dialogo richiede di inserire un nome e di selezionare un nodo di livello superiore adeguato prima di aggiungere una nuova voce vuota alla gerarchia.

Con "Rename" è possibile sostituire il nome visualizzato di un nodo (ad eccezione della radice). Una volta completata con successo la rinominazione, il risultato salvato viene aggiornato. Un nome assegnato dall’utente e non vuoto appare in corsivo nell’albero dei cluster, nella mappa del cluster corrispondente (se visualizzata) e nel grafico gerarchico; i nomi generati automaticamente rimangono invariati.

Figura 2.123. L'albero aggiornato mostra il nome del nodo assegnato manualmente come etichetta chiaramente identificabile.

Opzioni e decisioni nell’ambito aziendale

Creare e rinominare i nodi – Azioni e finestre di dialogo

Comando o Stato	Istruzioni per l' uso
"Azioni"	Apre le operazioni disponibili per questo nodo dell'albero. Il contenuto dipende dal fatto che il nodo sia la radice, un nodo interno, una foglia vuota o una foglia non vuota.
"Nuovo"	Aggiunge un nodo figlio vuoto sotto un nodo padre appropriato. Utilizzare questa azione per predisporre uno spazio nella struttura prima di assegnarvi degli elementi.
"Nome del cluster"	Campo obbligatorio per un nuovo nodo. Solo gli spazi non costituiscono un valore valido. Scegliere una denominazione concisa che distingua la posizione dai nomi generati .
"Nodo padre"	Disponibile se l'operazione consente la selezione di un nodo padre. I nodi interni e le foglie vuote possono contenere nodi figli, mentre le foglie non vuote non possono.
«Create»	Salva il nodo figlio vuoto con il nome specificato. Rimane non disponibile finché non viene inserito un nome valido e l'albero non è in uno stato utilizzabile.
«Rinomina»	Sostituisce il nome visualizzato di un nodo (ad eccezione della radice). Utilizzare questa azione quando si desidera sostituire una denominazione generata con un nome scelto dall'utente.
«Annulla»	Chiude la finestra di dialogo di creazione, senza creare alcun nodo. Se si chiude la finestra di dialogo di rinominazione, il nome salvato rimane invariato.
Nome del nodo in corsivo	Indica un nome non vuoto che non è contrassegnato come generato automaticamente. Distingue i nomi assegnati dall'utente nell'albero, nella mappa e nel grafico, senza modificare l'appartenenza del nodo .

Risultato

Dopo il ricaricamento, la gerarchia contiene il nuovo nodo figlio vuoto o il nodo esistente rinominato. Queste modifiche non assegnano parti, non ne rimuovono e non ne modificano lo stato di verifica.

Note e risoluzione dei problemi

La radice non può essere rinominata.
Se "New" non è disponibile, invece di un foglio già compilato selezionare un nodo interno o un foglio vuoto.
Un errore di azione indica che il risultato è stato ricaricato dal server; continuate a lavorare con la gerarchia aggiornata, non con una vista locale precedente.
