2.7.3.8.1. Baumknoten anlegen und umbenennen

Zweck

Sie legen eine leere Stelle in der Hierarchie für spätere Zuordnungsarbeit an oder geben einem vorhandenen Knoten (außer der Wurzel) einen selbst gewählten Namen. Diese Vorgänge ändern die Baumstruktur oder die angezeigte Bezeichnung, verschieben aber keine Teile.

Voraussetzungen

  • Melden Sie sich mit clustering-view und clustering-edit an.

  • Öffnen Sie ein abgeschlossenes Clustering, dessen Cluster-Baum verfügbar ist.

  • Wählen Sie einen inneren Knoten oder ein leeres Blatt, wenn Sie eine neue untergeordnete Stelle benötigen.

Vorgehen

Öffnen Sie das Aktionsmenü des Knotens und legen Sie mit „New“ [1] an der gewählten Stelle einen untergeordneten Knoten an. Im Dialog geben Sie einen aussagekräftigen Cluster-Namen ein. Ein neuer Knoten ist zunächst leer und eignet sich daher für eine spätere Zuordnung, ohne die aktuelle Teilezugehörigkeit zu ändern.

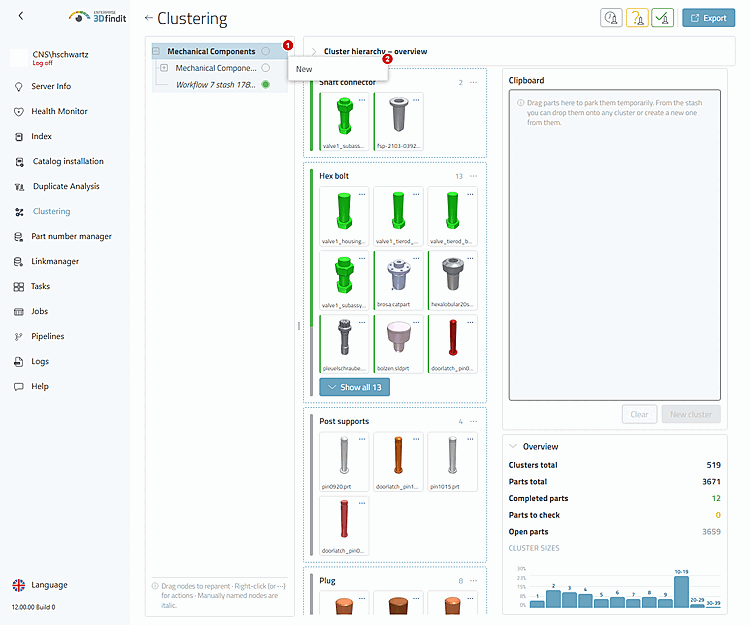

Das Aktionsmenü des Knotens bietet die Strukturaktionen für den gewählten Knoten. Für die Wurzel ist „New“ die einzige Strukturaktion.

Das Aktionsmenü des Knotens bietet die Strukturaktionen für den gewählten Knoten. Für die Wurzel ist „New“ die einzige Strukturaktion.

Geben Sie im Dialog einen Namen ein [1]. Steht der übergeordnete Knoten bereits fest, behält der Dialog diese Stelle bei. Wird eine Auswahl für den übergeordneten Knoten angezeigt, wählen Sie nur einen Knoten, der untergeordnete Knoten aufnehmen kann [2]. Ein befülltes Blatt ist als übergeordneter Knoten nicht geeignet.

Der Dialog fordert einen Namen und die Wahl eines geeigneten übergeordneten Knotens, bevor eine neue leere Stelle in die Hierarchie aufgenommen wird.

Der Dialog fordert einen Namen und die Wahl eines geeigneten übergeordneten Knotens, bevor eine neue leere Stelle in die Hierarchie aufgenommen wird.

Mit „Rename“ ersetzen Sie den angezeigten Namen eines Knotens (außer der Wurzel). Nach erfolgreichem Umbenennen wird das gespeicherte Ergebnis aktualisiert. Ein selbst vergebener, nicht leerer Name erscheint im Cluster-Baum, auf der zugehörigen Cluster-Karte (sofern angezeigt) und im Hierarchiegraph kursiv; automatisch erzeugte Namen bleiben aufrecht.

Der aktualisierte Baum zeigt den selbst vergebenen Knotennamen als erkennbar manuelle Bezeichnung.

Der aktualisierte Baum zeigt den selbst vergebenen Knotennamen als erkennbar manuelle Bezeichnung.

Optionen und Entscheidungen im Betrieb

Knoten anlegen und umbenennen – Aktionen und Dialogfelder

Bedienelement oder Zustand

Hinweise für den Betrieb

„Actions“

Öffnet die Vorgänge, die für diesen Baumknoten verfügbar sind. Der Inhalt hängt davon ab, ob der Knoten die Wurzel, ein innerer Knoten, ein leeres Blatt oder ein befülltes Blatt ist.

„New“

Fügt unter einem geeigneten übergeordneten Knoten einen leeren untergeordneten Knoten hinzu. Verwenden Sie die Aktion, um eine Stelle in der Struktur vorzusehen, bevor dort Teile zugeordnet werden.

„Cluster name“

Pflichtfeld für einen neuen Knoten. Nur Leerzeichen sind kein gültiger Wert. Wählen Sie eine knappe Bezeichnung, die die Stelle von erzeugten Namen unterscheidet.

„Parent node“

Verfügbar, wenn der Vorgang die Wahl eines übergeordneten Knotens zulässt. Innere Knoten und leere Blätter können untergeordnete Knoten aufnehmen, befüllte Blätter nicht.

„Create“

Speichert den benannten leeren untergeordneten Knoten. Bleibt nicht verfügbar, bis ein gültiger Name eingegeben ist und der Baum in einem verwendbaren Zustand ist.

„Rename“

Ersetzt den angezeigten Namen eines Knotens (außer der Wurzel). Verwenden Sie die Aktion, wenn eine erzeugte Bezeichnung durch einen selbst gewählten Namen ersetzt werden soll.

„Cancel“

Schließt den Dialog zum Anlegen, ohne einen Knoten anzulegen. Wird der Dialog zum Umbenennen geschlossen, bleibt der gespeicherte Name unverändert.

Kursiver Knotenname

Kennzeichnet einen nicht leeren Namen, der nicht als automatisch erzeugt markiert ist. Unterscheidet selbst vergebene Namen in Baum, Karte und Graph, ohne die Zugehörigkeit des Knotens zu ändern.

Ergebnis

Nach dem Neuladen enthält die Hierarchie den neuen leeren untergeordneten Knoten oder den umbenannten vorhandenen Knoten. Diese Änderungen ordnen keine Teile zu, entfernen keine und ändern auch nicht ihren Prüfstatus.

Hinweise und Fehlerbehebung

  • Die Wurzel lässt sich nicht umbenennen.

  • Ist „New“ nicht verfügbar, wählen Sie statt eines befüllten Blatts einen inneren Knoten oder ein leeres Blatt.

  • Ein Aktionsfehler bedeutet, dass das Ergebnis vom Server neu geladen wurde; arbeiten Sie mit der aktualisierten Hierarchie weiter, nicht mit einer vorherigen lokalen Ansicht.
