5.12.13.1.2. Classe "CNSPIPECONNECTOR_ROUND"

Elenco di tutte le caratteristiche con i possibili valori

Metadati: rimane vuoto
Nome file 3D: l'inserimento avviene automaticamente (se impostato tramite "Elementi pubblicati").
Identificazione 3D: l'inserimento avviene automaticamente (quando l'impostazione avviene tramite "Elementi pubblicati")
Connettore del tubo sulla linea principale: connessione alla linea principale o meno (selezione del campo elenco)
- Giunzione
- Tubo principale
Connettore di tubi Disciplina:
- Tubazioni: linee di alimentazione per il trasporto di gas e liquidi come acqua, olio o simili.
  La capacità o il diametro interno sono importanti
  Specifica dello spessore del tubo nel numero di piano
- Tubi: tubi vuoti
  Il diametro esterno è importante (la dimensione nominale si basa sul diametro esterno).
  Specifica dello spessore del tubo in mm o pollici
- HVAC: Riscaldamento, ventilazionee condizionamento dell 'aria- condotti d'aria
- Guaine: guaine, canaline per cavi
- Elettrico: Cavo/alimentazione
Connettore per tubi Funzione: direzione del flusso del mezzo o fissaggio
- E = Ingresso di un mezzo
- A = Uscita di un mezzo
- U = Direzione del flusso del fluido indeterminato
- B = Attacco di montaggio (ad es. per bruciatori su caldaie)
Designazione del raccordo: Tipo di utilizzo del raccordo
- Sistema (=Gobal):
- Fornitura
- Ritorno
Nota
In mancanza di una definizione più precisa, è preferibile utilizzare il valore "Sistema". (Per evitare problemi quando si cambia la direzione del flusso).
Codice ISOGEN del connettore per tubi: codice ISOGEN del componente (4 lettere)
Guida di riferimento: https: //docs.hexagonppm.com/reader/0lruBS_9RMe3GCYewUDFLw/jzNMOLyC0egjVBNRXD5wrg
Esistono alcune sovrapposizioni tra il Codice ISOGEN e il Codice VDI Form.
Connettore per tubi Codice forma VDI:
Esistono alcune sovrapposizioni tra il Codice ISOGEN e il Codice VDI Form.
Stampi per raccordi di tubi
Si distinguono i seguenti tipi di collegamento con i corrispondenti identificativi per le tubazioni. I punti di collegamento contrassegnati da un cerchio sono i punti zero dei sistemi di coordinate dei collegamenti.
Selezione del campo elenco: ad es. NIPP, MUFF, GLAT, RUF, OVFL (vedere VDI 3805)

Figura 5.1365. GLAT: Fine liscia

Figura 5.1366. MUFF: manica

Figura 5.1367. NIPP: capezzolo

Figura 5.1368. RUFL: flangia rotonda

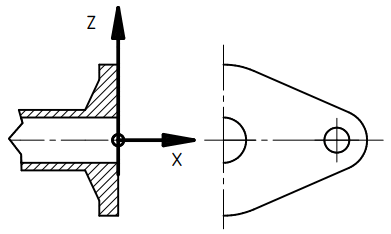

Figura 5.1369. OVFL: Flangia ovale

Figura 5.1370. ZWFL: flangia intermedia

Tipi di connessione per i condotti dell'aria
Per i condotti dell'aria, si distinguono i tipi di collegamento con i relativi identificatori (i punti di collegamento sono contrassegnati da un piccolo cerchio).

Figura 5.1371. = LREF: flangia rettangolare

Figura 5.1372. LREM: presa rettangolare

Figura 5.1373. LREN: capezzolo rettangolare

Figura 5.1374. LREL: connessione di installazione a foro rettangolare

Figura 5.1375. LTRF: flangia trapezoidale

Figura 5.1376. LTRM: presa trapezoidale

Figura 5.1377. LTRN: capezzolo trapezoidale

Figura 5.1378. LTRL: raccordo di installazione trapezoidale perforato

Figura 5.1379. LOVF: flangia ovale

Figura 5.1380. LOVM: presa ovale

Figura 5.1381. LOVN: capezzolo ovale

Figura 5.1382. LOVL: connessione di installazione a foro ovale

Figura 5.1383. LRUF: flangia rotonda

Figura 5.1384. LRUM: presa rotonda

Figura 5.1385. LRUN: capezzolo rotondo

Figura 5.1386. LRUL: connessione di installazione a foro tondo

Metodo VDI PipeConnector:

Il tipo di connessione viene determinato specificando una designazione alfanumerica. Questa definisce la forma qualitativa dell'accoppiamento della superficie effettiva del raccordo. Può essere composta, ad esempio, da un numero DIN per il tipo di filettatura o di flangia, abbinato a una classificazione della pressione o a una specifica delle prestazioni, se questa influisce sulla forma della superficie effettiva (ad esempio, per le flange).

Nota

Solo le connessioni identichesi adattano tra loro!

Le informazioni visibili corrispondono a una sigla unica.

DIN 13-1 Filettatura metrica	13T1
DIN 13-2 Filettatura metrica a passo fine	13T2
DIN 13-3 Filettatura metrica a passo fine	13T3
DIN 13-4 Filettatura metrica a passo fine	13T4
DIN 13-5 Filettatura metrica a passo fine	13T5
DIN 13-6 Filettatura metrica a passo fine	13T6
DIN 13-7 Filettatura metrica a passo fine	13T7
DIN 13-8 Filettatura metrica a passo fine	13T8
DIN 13-9 Filettatura metrica a passo fine	13T9
DIN 13-10 Filettatura metrica a passo fine	13T10
DIN 13-11 Filettatura metrica a passo fine	13T11
DIN 103-2 ISO filettatura trapezoidale metrica	103T2
EN 226 Collegamento del bruciatore fino a 72 KW	EN226KW72
EN 226 Collegamento del bruciatore fino a 150 KW	EN226KW150
DIN 228-1 Filettatura cilindrica per tubi	228T1
DIN 405-1 Filettatura tonda	405T1
DIN 477-1 Filettatura cilindro gas, conica	477T1K
DIN 477-1 Filettatura cilindrica della bombola del gas	477T1Z
DIN 1298 Collegamento al gas di scarico	1298
DIN 2999 Filettatura conica per tubi	2999
DIN 3239 Estremità a saldare B	3239
DIN 3502 Filettatura conica	3502
DIN 3858 Filettatura conica	3858
DIN 2501 Flangia PN6	2501PN6
DIN 2501 Flangia PN10	2501PN10
DIN 2501 Flangia PN16	2501PN16
DIN 2501 Flangia PN25	2501PN25
DIN 2501 Flangia PN40	2501PN40
DIN 2501 Flangia PN63	2501PN63
DIN 24145 Condotto a spirale (attacco a pressione)	24145
DIN 24193 Flange ad angolo serie 1	24193R1
DIN 24193 Flange angolari serie L 2	24193LR2
DIN 24193 Flange angolari FL Serie 2	24193FLR2
DIN 24193 Flange angolari serie L 3	24193LR3
DIN 24193 Flange angolari FL Serie 3	24193FLR3
Collegamento al telaio di ventilazione SB20	LRVSB20
Collegamento al telaio di ventilazione SB30	LRVSB30
Collegamento al telaio di ventilazione SB40	LRVSB40
Connessioni coniche (cono Euro)	DIN3838V
DIN 2501 Flangia PN100	2501PN100
DIN 2501 Flangia PN160	2501PN160
DIN 2501 Flangia PN250	2501PN250
DIN 2501 Flangia PN320	2501PN320
DIN 2501 Flangia PN400	2501PN400
DIN EN 12220 Raccordo tubo-flangia di ventilazione	12220
DIN 24154 Raccordo tubo-flangia di ventilazione	24154
Connessione a innesto del condotto di ventilazione	LKS
Ventilazione Protezione antincendio manicotto push-in connessione adesiva	LBSK
Ventilazione Protezione antincendio Connessione flangiata	LBF
Condotto di ventilazione-raccordo con il rubinetto	LKST
Raccordo tubo di ventilazione-spigot	LRST
DIN 2353 Raccordo ad anello tagliente	2353
DIN 2558 Flange ovali filettate; PN6	2558
DIN 2561 Flange ovali filettate; PN16	2561
DIN EN 1254 Giunto a saldare per tubi di rame	1254
Raccordo con anello di serraggio per la ventilazione	LSPR
Ventilazione Collegamento con nastro adesivo	LKBND
DVS 2208 Giunto saldato di testa	2208
DIN EN 1092-1 Flange in acciaio	EN1092-1/tt/bb/PNpp
DIN EN 1092-2 Flange fuse	EN1092-2/tt/bb/PNpp
DIN EN 1092-3 Flange in rame	EN1092-3/tt/bb/PNpp
DIN EN 1092-4 Flange in alluminio (tt = designazione del tipo secondo DIN EN 1092-1 a -4) (bb = designazione della superficie di tenuta secondo DIN EN 1092-1 a -4) (pp = designazione della pressione nominale secondo DIN EN 1092-1 a -4) (Esempio: EN1092-1/01/A/PN40 )	EN1092-4/tt/bb/PNpp
DIN EN 12627 Estremità a saldare pp = designazione della pressione nominale secondo DIN EN 12627)	EN12627PNpp
DIN EN 12760 Tronchetti a saldare pp = designazione della pressione nominale secondo DIN EN 12760)	EN12760PNpp
DIN EN 10226 Filettatura conica per tubi	EN10226
DIN EN 12627 Estremità a saldare per raccordi in acciaio	EN12627
DIN EN 1506 Condotti d'aria rotondi, connessione a sovrapposizione	EN1506
DIN EN 12220 Dimensioni delle flange tonde per la ventilazione	EN12220

Diametro nominale del connettore del tubo: diametro nominale (interno) del collegamento del tubo. È controllato tramite una variabile corrispondente.

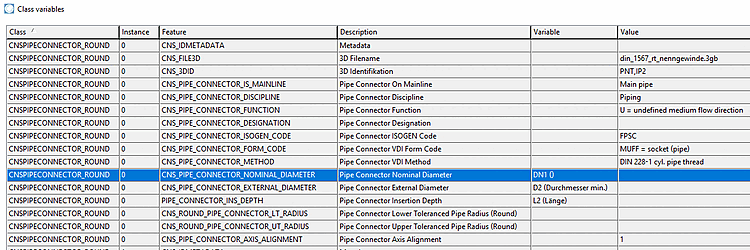

Figura 5.1387. Esempio: Diametro nominale del connettore per tubi: Variabile "DN1"
Diametro esterno del connettore del tubo: diametro esterno del collegamento del tubo. Viene controllato tramite una variabile corrispondente.

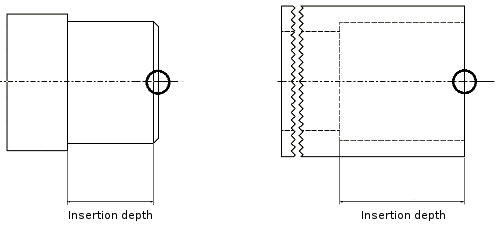

Profondità di inserimento del connettore del tubo: profondità di inserimento. È controllata da una variabile corrispondente.

Nota
La profondità di inserimento deve essere specificata anche per i tipi di connessione "nipple" e "socket".

Figura 5.1388.
