5.12.5.1.1.1. Assegnare la classe

In PARTproject una parte deve essere classificata, cioè assegnata a classi e caratteristiche e il risultato deve essere visualizzato in PARTdataManager.

  1. Selezionare il file di progetto del componente che si desidera classificare.

  2. Selezionare la pagina della scheda Classificazione [Classification] e poi la classificazione desiderata nel campo dell'elenco.

  3. In Sistema di classi [Class system], selezionare la classe appropriata in cui includere il componente selezionato.

    È utile utilizzare il filtro (qui "flat waher") per trovare rapidamente la classe corretta.

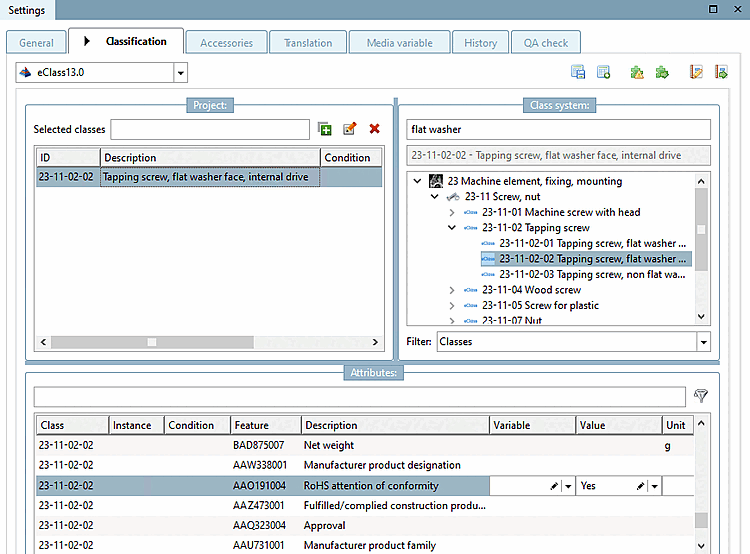

    eClass 13.0 > Classe "Vite autofilettante, faccia a rondella piana, azionamento interno

    Figura 5.844. eClass 13.0 > Classe "Vite autofilettante, faccia a rondella piana, azionamento interno

  4. Assegna la classe tramite selezione e Fare clic sul pulsante Aggiungi [Add] o fare doppio clic su.

    Le classi possono essere assegnate a progetti, punti di connessione e altri oggetti. Vedere le note seguenti.

  5. Salvare le modifiche in PARTproject .

  6. Aggiornare l'indice di visualizzazione tramite il pulsante -> PARTproject Aggiornare l'indice [Update index] o tramite PARTadmin -> la gestione dell'indice [Index administration] (vedere Sezione 1.3.3.6, “ Gestione degli indici ” in Amministrazione PARTsolutions - Manuale ), in modo che le nuove assegnazioni vengano visualizzate in PARTdataManager. Le L'aggiornamento deve essere disponibile sia per i progetti interessati che per i progetti per la classificazione!

Informazioni generali:

Una classificazione può essere progettata, ad esempio, per parti o punti di connessione [Connection points].

Figura 5.845, “Pagina della scheda "Classificazione [Classification]" -> Selezione del campo elenco "CNS" -> "Filtro [Filter]".”Se ci sono più opzioni, selezionare l'opzione desiderata nel campo elenco sotto Filtro [Filter] prima di assegnarla (vedere ):

  • Le classi [Classes]

  • Punti di attacco [Connection points]

  • Assali [Axes]

  • Sistema di coordinate [Coordinate system]

  • Bordi [Edges]

  • Superfici [Surfaces]

  • Schizzo [Sketch]

  • AEREO

Per la maggior parte delle classificazioni è disponibile solo l'opzione Classi [Classes].

Esistono diverse opzioni di selezione per la classificazione del SNC. L'opzione Aggiungi punti [Connection points] viene utilizzata con particolare frequenza.

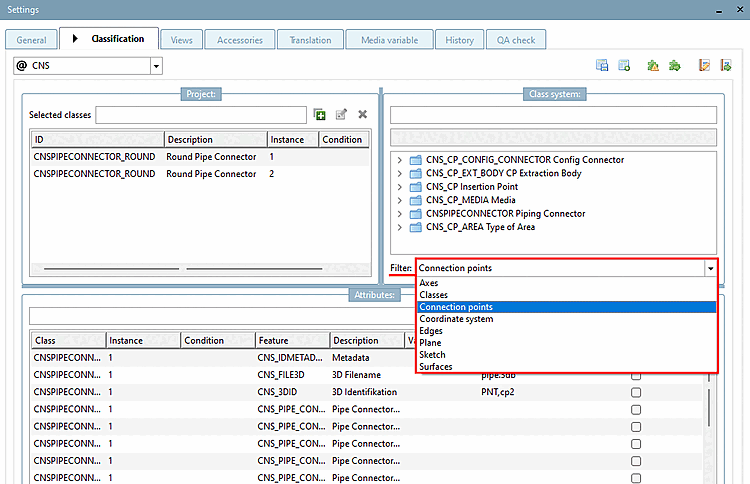

Pagina della scheda "Classificazione [Classification]" -> Selezione del campo elenco "CNS" -> "Filtro [Filter]".

Figura 5.845. Pagina della scheda "Classificazione [Classification]" -> Selezione del campo elenco "CNS" -> "Filtro [Filter]".

Anche in questo caso esistono due metodi:

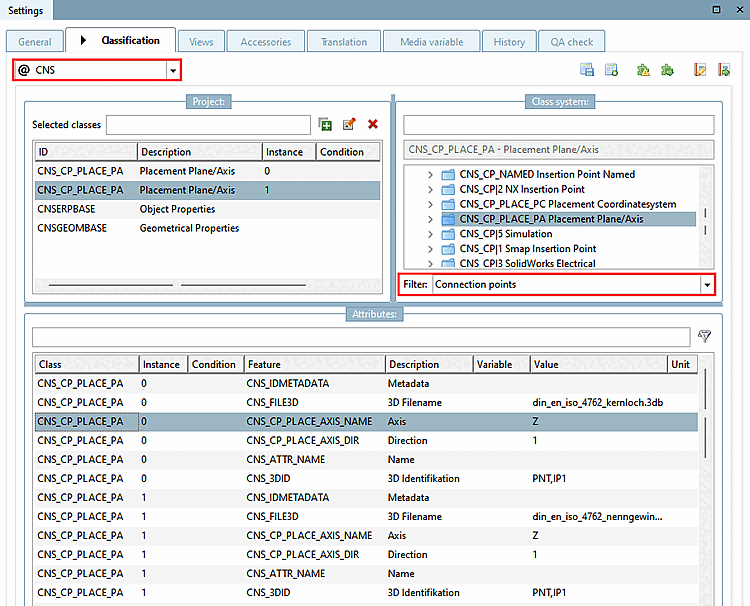

  1. Classificazione della selezione @ CNS

    Figura 5.846.

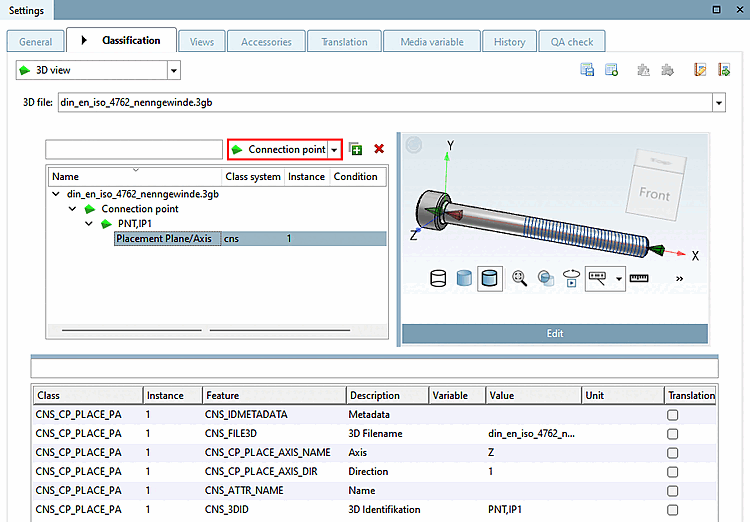

  2. Selezionare la vista 3D [3D view] di classificazione: il vantaggio di questa procedura è che si ha un riferimento diretto al componente.

    Figura 5.847.

Sezione 5.12.5.4, “Classificare i punti di attacco”Vedere .

È anche possibile eseguire la classificazione a livello di directory per più progetti utilizzando il comando del menu contestuale Aggiungi progetti alla classificazione [Add projects to classification]. Vedere Sezione 5.12.5.1.2, “ Assegnazione di classi di classificazione e caratteristiche a livello di directory ” nella sezione successiva.
