5.8.2.1.16.9.  Strumento PARTinfo

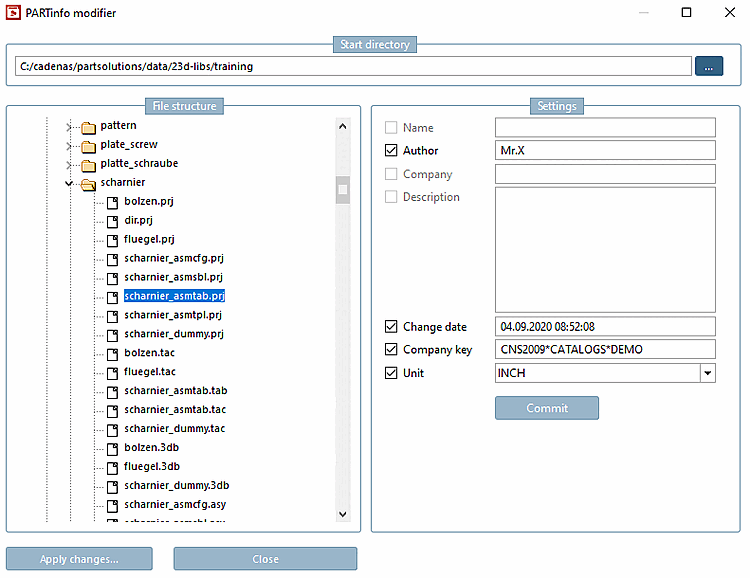

Nel modificatore PARTinfo [PARTinfo modifier], per i singoli sottofascicoli viene inserita principalmente la rispettiva licenza del catalogo [Catalog license] (CNS2009*nome del catalogo).

[Nota]Nota

Solo i file di progetto (*.prj) e i file di disegno 3D (*.3db) devono essere autorizzati!

È inoltre possibile creare o modificare le informazioni [Information] associate al pezzo/progetto.

  1. Definire innanzitutto la directory iniziale [Start directory] (cartella del catalogo).

  2. Aprire la struttura dei file [File structure] fino alle relative sottodirectory. --> Ogni file *.prj e *.3db ha una propria mappa di informazioni sulle parti.

    -> Nell'area del menu di destra sono visualizzati i vari campi di immissione in cui sono memorizzate le informazioni del pezzo. Non appena si fa clic su uno dei campi e si inserisce una voce, il titolo precedente (nome, autore, ecc.) diventa attivo e viene impostato il segno di spunta corrispondente.

  1. Creare le informazioni sui componenti sulla base di un sistema standardizzato e chiaro.

  2. Ma soprattutto, inserite la licenza corrispondente nel campo Chiave di licenza [License key] (qui: CNS2005*ORDNER1).

  3. Confermare i dati inseriti utilizzando il pulsante Applica [Commit] e il pulsante Attiva modifiche.... [Apply changes...]
