È possibile definire un' anteprima [Preview] per ogni parte, che appare successivamente nel PARTdataManager (selezione [Part selection] o visualizzazione della [Part view] parte [Part selection] ).

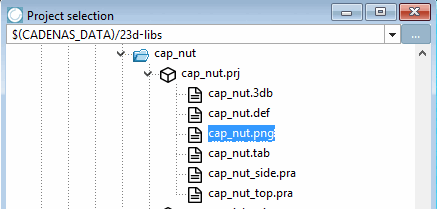

Per richiamare e modificare l'anteprima, fare clic sulfile*.png corrispondente nella struttura della directory.

Figura 5.644.

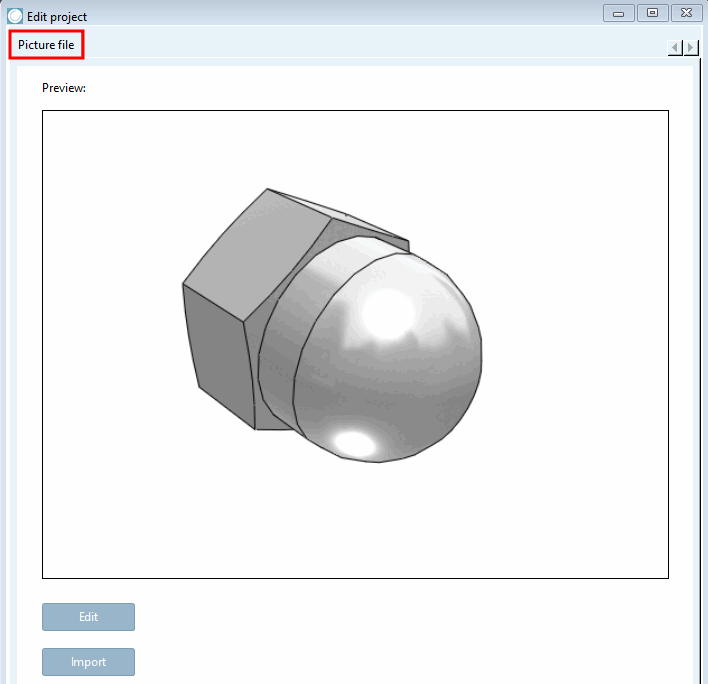

Viene visualizzata la pagina della scheda File immagine [Picture file].

Figura 5.645.

Modifica [Edit]: Per modificare l'immagine di anteprima impostata nella pagina della scheda Generale [General] in Generale [General] -> Anteprima [Preview], fare clic su questo pulsante.

-> Viene avviato il programma di modifica delle immagini.

Importa [Import]: Per specificare un (nuovo) file immagine come anteprima, fare clic su questo pulsante.

Selezionare il file corrispondente nella finestra Importa file [Import file].
