3.3.10.3.  Mappatura degli attributi in SolidWorks

3.3.10.3.1. Blocco [AttributeMapping(3D)] - Impostazione della lingua degli attributi
3.3.10.3.1.1. Dichiarare il prefisso per gli attributi di 3Dfindit
3.3.10.3.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente
3.3.10.3.2.1. Chiave "IsFastener
3.3.10.3.3. Blocco [CadDocumentAttributes] - Trasferimento di attributi extra aggiuntivi
3.3.10.3.4. Blocco [SummaryInformation]

Nel blocco AttributeMapping(is3d) si stabilisce se gli attributi standard di 3Dfindit (geometrici, NT, NN, LINA, ecc.) e tutti i campi del database di collegamento (se esiste un collegamento ERP) devono essere trasferiti al sistema CAD e, in caso affermativo, in quale lingua/e.

Di seguito sono riportate le informazioni più importanti per il sistema CAD. Le informazioni di base sulla mappatura degli attributi sono riportate in Sezione 3.2.8, “Mappatura degli attributi ”.

Una volta trasferiti, gli attributi sono disponibili nella pagina di dialogo delle informazioni sul file e nell'elenco dei pezzi.

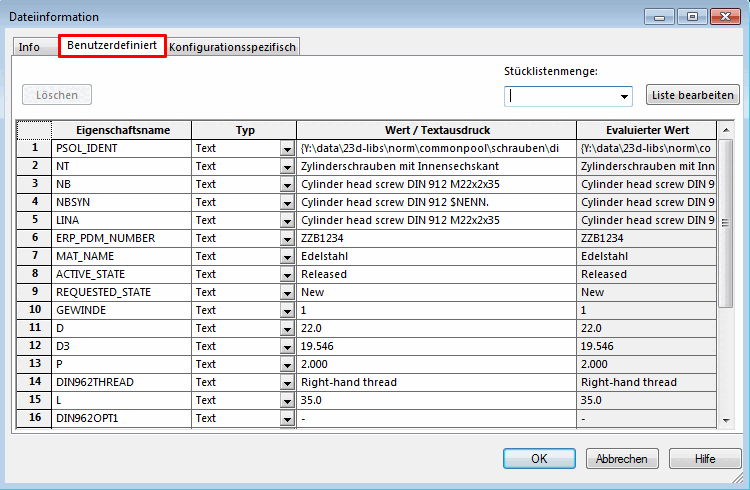

"Informazioni sul file" -> Pagina della scheda "Definito dall'utente

Figura 3.249. "Informazioni sul file" -> Pagina della scheda "Definito dall'utente

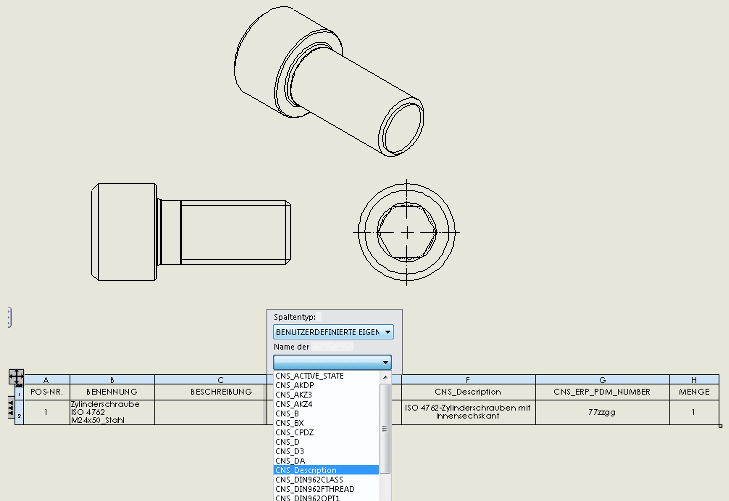

Gli attributi 3Dfindit nella tabella dell'elenco parti

Figura 3.250. Gli attributi 3Dfindit nella tabella dell'elenco parti

La mappatura degli attributi è controllata dai seguenti blocchi:

I singoli blocchi sono descritti di seguito:

[Nota]Nota

Per modificare le impostazioni sono necessari i diritti di amministratore!
