2.3.10.3. Mappatura degli attributi in SolidWorks

2.3.10.3.2. Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente

2.3.10.3.2.1. Chiave "IsFastener

Gli attributi dichiarati nel blocco CadDocumentAttributes vengono visualizzati in SolidWorks come attributi aggiuntivi dopo gli attributi standard nella pagina di dialogo Informazioni file -> Scheda definita dall'utente.

Per definire i valori di visualizzazione degli attributi extra per SolidWorks, procedere come segue:

Inserire i valori desiderati nei campi di immissione "Description" e "PartNo".
Esempio:
```
ARTICLENO=?_ATTR("NB")
BOMINFO=?_ATTR("LINA")
```
È possibile modificare gli attributi o inserire del testo al di fuori delle parentesi angolari.
```
Text-<ATTR(NN)>-Text-<ATTR(NT)>-Text
```
Salvare le impostazioni.
- Gli attributi mappati per tutte le parti esportate vengono ora visualizzati nella finestra di dialogo Informazioni sul file -> Scheda definita dall'utente.

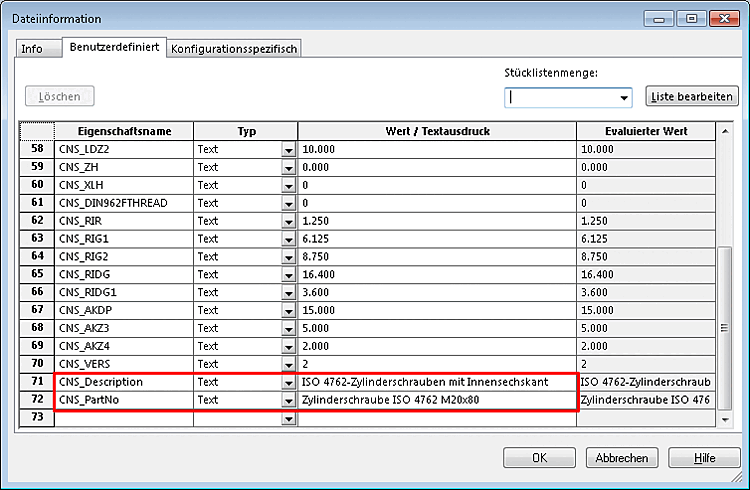

Figura 2.252. Finestra di dialogo "Informazioni sui file" -> Pagina della scheda"Definito dall'utente

Aggiungere una nuova chiave:

È possibile aggiungere il numero di chiavi desiderato.

Aggiungere la chiave desiderata.
Inserire un valore.
Esempio:
qualsiasi_testo
Un attributo come "LINA", ad esempio. Si può anche definire facoltativamente la lingua dell'attributo.
```
?GetObject("iface.calcnameservice").start(0).Format("<ATTR(english,LINA)>").value()
```

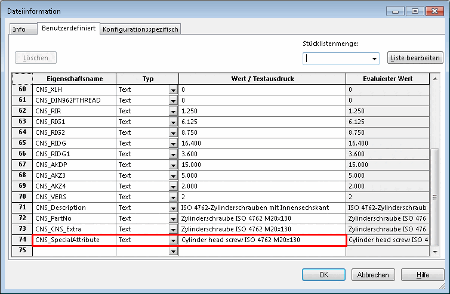

La seguente illustrazione mostra il risultato in SolidWorks, nella finestra di dialogo "Informazioni sul file", nella pagina della scheda "Definito dall'utente".

Figura 2.253. B
