3.3.10.3.1.1. Dichiarare il prefisso per gli attributi di 3Dfindit

Nell'esempio seguente, è necessario aggiungere una chiave per poter assegnare un prefisso agli attributi di 3Dfindit.

[Nota]Nota

Sezione 3.3.10.3.2, “Blocco [CadDocumentAttributes] - Trasferimento di attributi definiti dall'utente ”Sia gli attributi standard che quelli extra (vedere ) sono forniti con il prefisso.

  1. Aprire il blocco AttributeMapping(is3d) in PARTadmin > categoria [Category] File di configurazione [Configuration files] > CADENAS_SETUP > ifsolidworks.cfg.

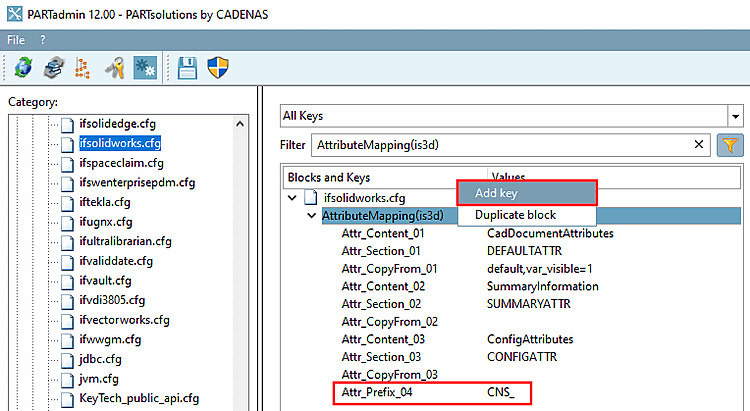

    Aggiungi chiave [Add key]

    Figura 3.252.  Aggiungi chiave [Add key]

  2. Sezione 1.7.1.4.3, “Modifica di blocchi, chiavi e valori delle chiavi”Inserire un tasto (vedere anche ).

    Il valore chiave è il prefisso.

  3. Salvare l'impostazione in PARTadmin.

  4. Esportare una parte in SolidWorks.

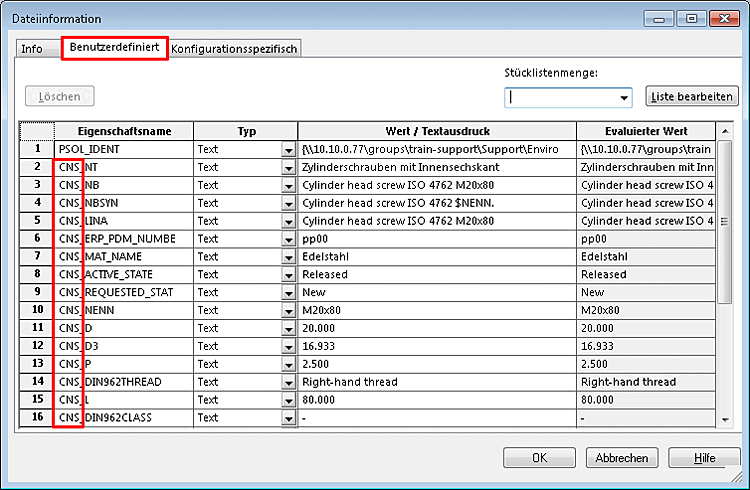

    -> Tutti gli attributi di 3Dfindit ricevono ora il prefisso (nell'esempio "CNS_").

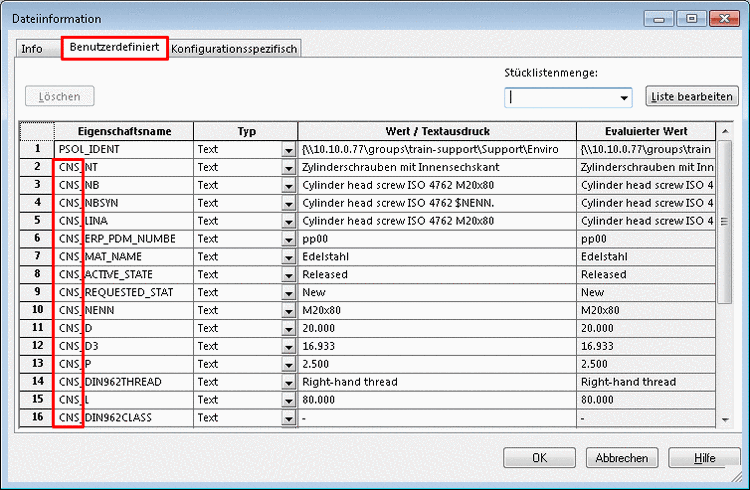

    Attributi 3Dfindit con prefisso

    Figura 3.253. Attributi 3Dfindit con prefisso
