Per il posizionamento dei componenti di elettrotecnica in CAD si applica quanto segue:

Figura 5.953. I. L'ottante ha gli assi x, y e z positivi.

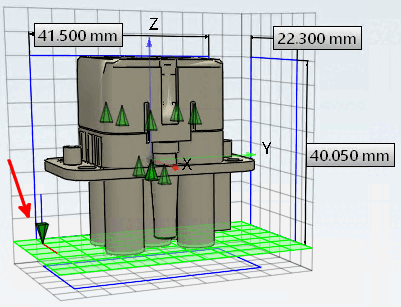

Figura 5.954. Punto di fissaggio sull'angolo sinistro, posteriore e inferiore del rettangolo di selezione

Nella maggior parte dei casi, sarà necessario spostare il componente in direzione degli assi X, Y e Z per ottenere un posizionamento corretto del componente.

È possibile implementare la traslazione e la rotazione utilizzando la finestra di dialogo Piano assoluto [Fixed plane].

Nell'illustrazione di esempio che segue, si vede un componente con l'allineamento corretto (Z rivolto verso l'alto), per cui è necessario effettuare un solo spostamento (vedere le voci sotto il punto centrale [Base point] ). Poiché l'asse Z è rivolto verso l'alto, non è necessario effettuare alcuna rotazione degli assi. I campi di immissione sotto l' asse X [X axis] mantengono i valori predefiniti 1,0,0. I campi di immissione sotto l' asse Y [Y axis] mantengono i valori predefiniti 0,1,0.

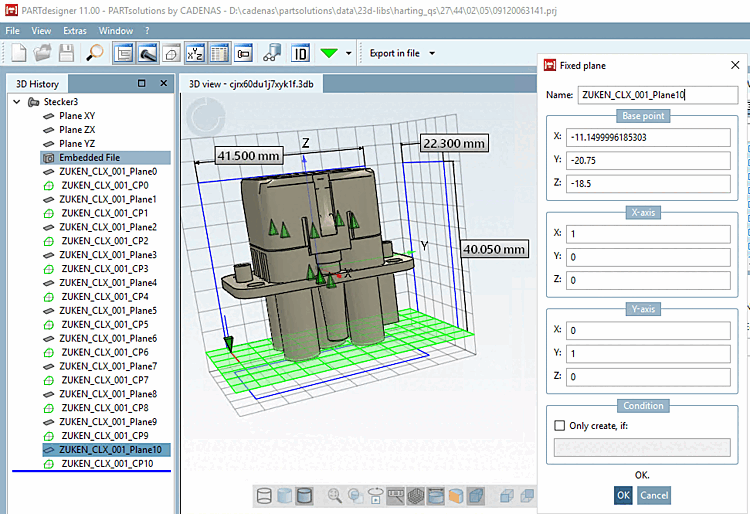

Figura 5.955. Il punto centrale del [Base point] piano assoluto si trova nell'angolo posteriore inferiore sinistro del rettangolo di selezione.

Il punto di connessione può essere impostato con l' angolo [Angle] 0, poiché non deve essere effettuata alcuna rotazione o le rotazioni devono essere realizzate tramite il piano.

	Nota
	Il nome del punto di connessione può essere scelto liberamente (ad esempio "CP_Orientation").

Le coordinate del punto di connessione in "Posizione [Position]" possono essere lasciate a 0,0 in modo che il punto di connessione si trovi al centro del [Base point] piano.

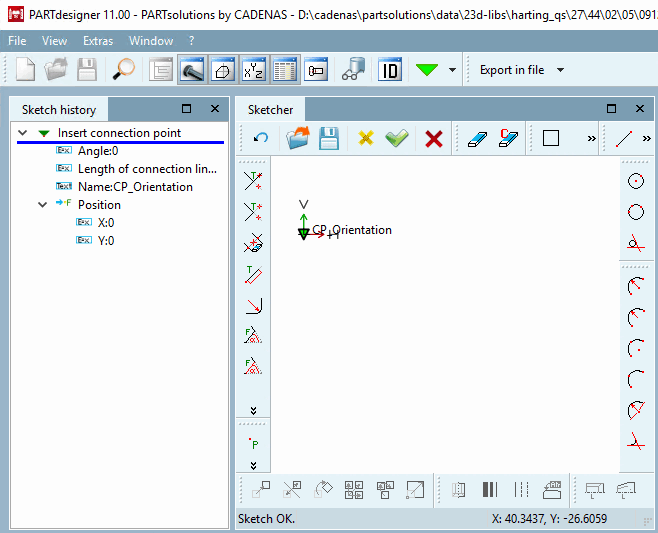

Figura 5.956. Impostare il punto di connessione

	Nota
	In alternativa, lo spostamento necessario può essere effettuato anche qui nello schizzo, invece che tramite la finestra di dialogo Piano assoluto [Fixed plane] -> Punto [Base point].

Per i componenti con un orientamento errato, effettuare le opportune regolazioni nella finestra di dialogo Piano assoluto [Fixed plane] alla voce Asse X [X axis] e Asse Y [Y axis].

Dopo la trasformazione (rotazione + spostamento) si applica quanto segue:

Esempio con rotazione: la trasformazione viene eseguita con 2 rotazioni.

L' asse X [X axis] originale viene posizionato sull'asse Z (Z=1) e quindi l' asse Y [Y axis] originale viene posizionato sull'asse X (X=1).

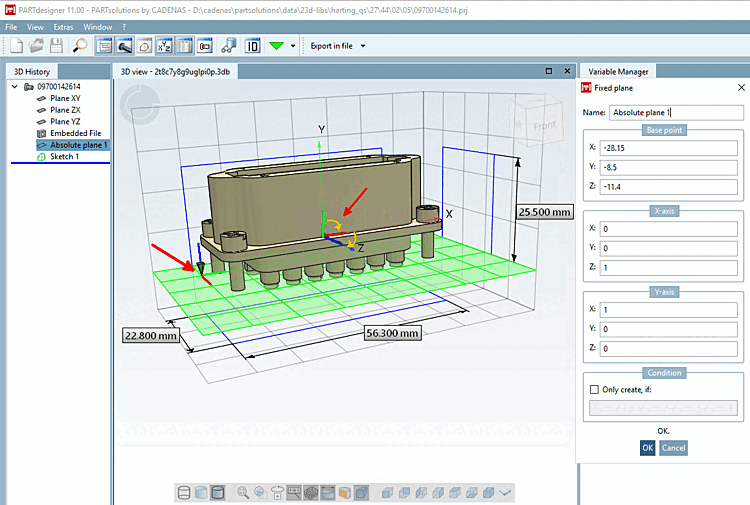

Figura 5.957. Croce di coordinate originale e croce di coordinate riorientata del punto di connessione

Risultato in E3

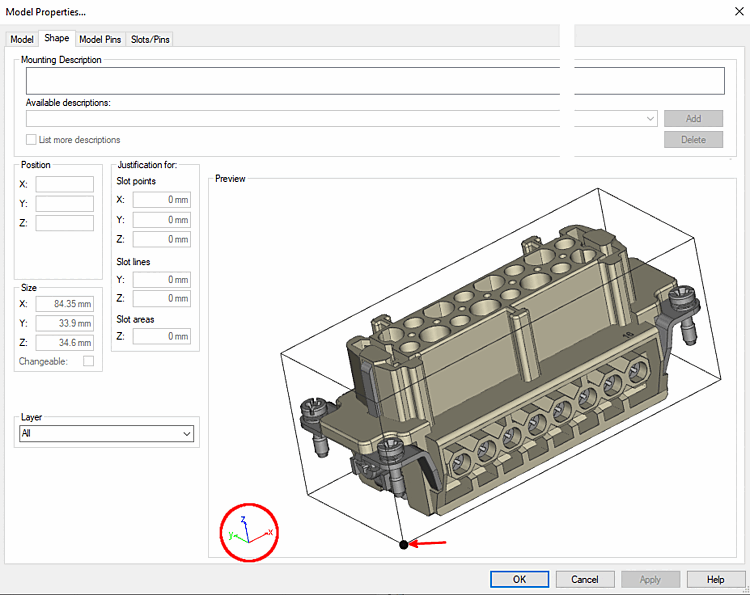

Figura 5.958. Proprietà del modello - Allineamento corretto degli assi e punto di connessione contrassegnato

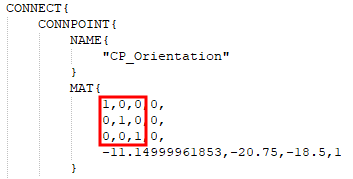

In un file PS3 esportato, è possibile controllare l'orientamento e lo spostamento del punto di connessione:

Il punto di connessione [Connection point] deve essere classificato.
