Se tutti i bordi circostanti di una superficie sono stati arrotondati o smussati utilizzando la funzione di fusione, la funzione Crea nuovo schizzo sulla superficie selezionata [Generate sketch on selected face] non può più essere utilizzata su questa superficie. È possibile riconoscerlo dalla mancata visualizzazione di un sistema di coordinate.^[84]

Esempio:

Figura 7.307. Tutti e 4 gli spigoli sono arrotondati dalla sfumatura: "Crea nuovo schizzo sulla superficie selezionata [Generate sketch on selected face]" non è applicabile in questa situazione.

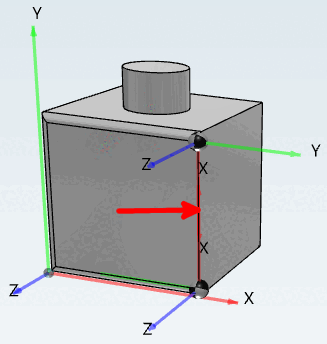

Se esiste almeno un bordo "libero", è possibile utilizzare la funzione Crea nuovo schizzo sull'area selezionata [Generate sketch on selected face].

Figura 7.308. Un bordo "libero"

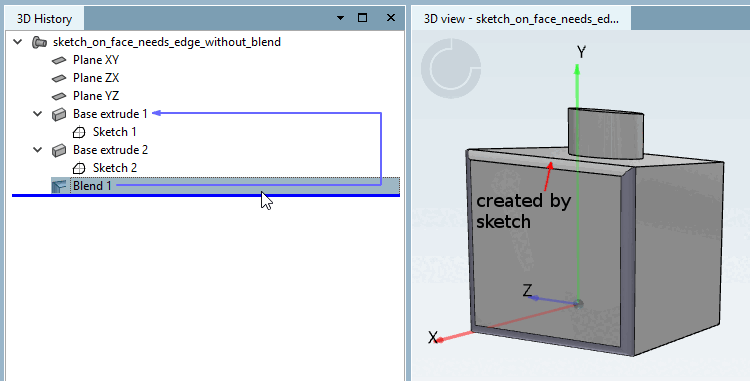

Se un bordo viene elaborato tramite schizzo (arrotondato o smussato) e gli altri 3 tramite fusione, è possibile utilizzare la funzione Crea nuovo schizzo sulla superficie selezionata [Generate sketch on selected face].

Figura 7.309. Un bordo per schizzo
