7.6.2.12.6. Nicht unterstützte Anwendungssituationen 7.6.2.12.6.1. Funktion "Neuen Sketch auf markierter Fläche
erzeugen" benötigt mindestens eine Kante ohne Blend |  |
| Zurück | Weiter |
Wurden auf einer Fläche alle umlaufenden Kanten mit dem Blend-Feature verrundet/angefast, so kann die Funktion Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face] auf dieser Fläche nicht mehr verwendet werden. Sie erkennen dies an der fehlenden Anzeige eines Koordinatensystems.[86]
![Alle 4 Kanten per Blend verrundet: "Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]" nicht anwendbar in dieser Situation](https://webapi.partcommunity.com/service/help/latest/pages/de/partsolutions_user/doc/resources/img/img_3c62b010a5c947c98433c0d694eb902c.png)
Alle 4 Kanten per Blend verrundet: "Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face]" nicht anwendbar in dieser Situation

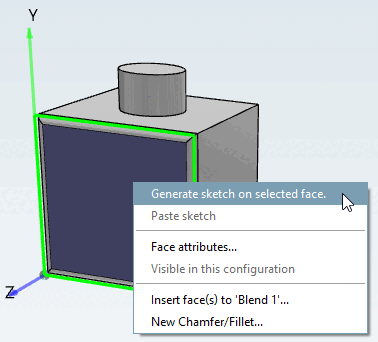

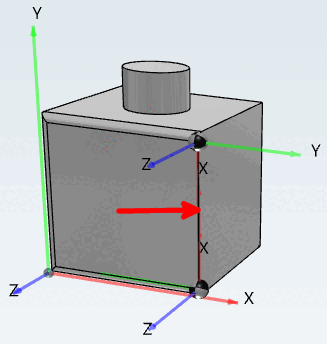

Existiert wenigstens eine "freie" Kante, lässt sich die Funktion Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face] verwenden.

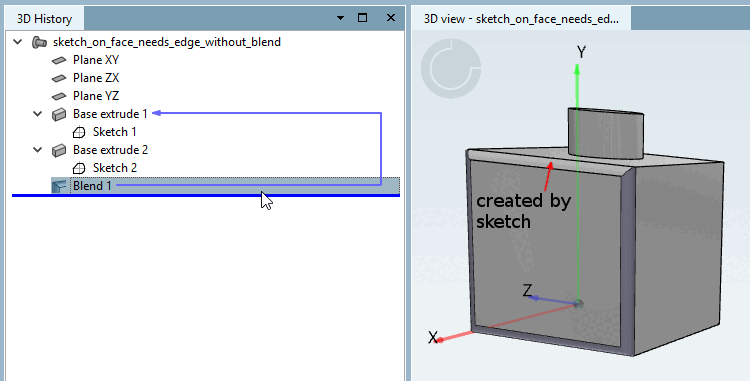

Ist eine Kante per Sketch bearbeitet (verrundet oder angefast) und die anderen 3 per Blend, kann die Funktion Neuen Sketch auf markierter Fläche erzeugen [Generate sketch on selected face] angewendet werden.
