2.2.5.2. Risultati

2.2.5.2.1. Modifica cluster
2.2.5.2.2. Somiglianza geometrica
2.2.5.2.3. Parte di riferimento
2.2.5.2.4. Codifica dei colori delle variabili
2.2.5.2.5. Area "Duplicati
2.2.5.2.6. Flusso di lavoro per l'eliminazione di una parte principale
2.2.5.2.7. Parte annotata in un altro cluster

  • L' area dei risultati è un elenco di cluster.

  • Una mappa del cluster mostra le seguenti informazioni:

    • Numero di parti principali

    • Numero di candidati doppi

    • Numero di parti non annotate

    • casella di controllo Completato per contrassegnare manualmente il cluster come completato.

    • Pulsante Complare tutte le parti: (consente di accedere al confronto delle parti in 3Dfindit)

  • Un cluster contiene un elenco di candidati duplicati (parti simili).

  • I candidati possono essere annotati come:

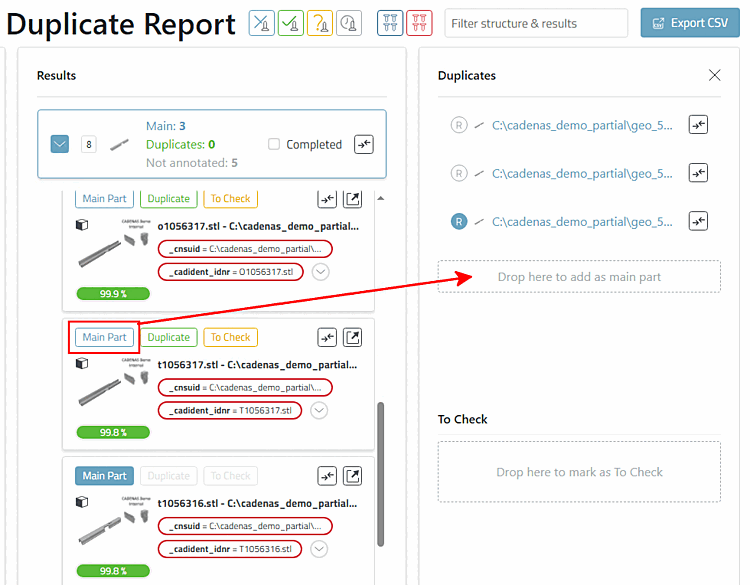

    • Parte principale: a tal fine, fare clic sul pulsante Parte principale per il candidato desiderato o trascinare il candidato nel campo Lascia qui per aggiungere come parte principale.

      Figura 2.48.

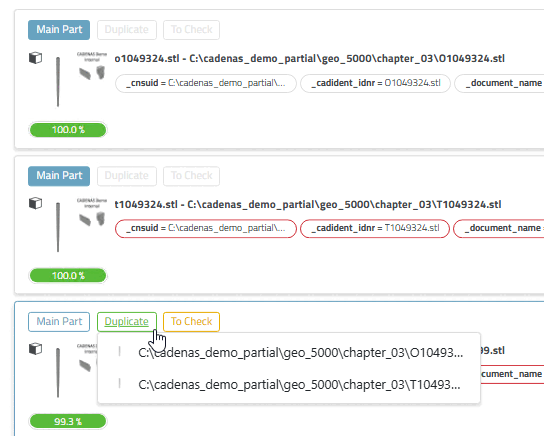

    • Duplicato: per annotare un candidato come duplicato di una parte principale, fare clic su uno dei due punti

      • sul pulsante, per cui sono disponibili due opzioni:

        • Esiste una sola parte principale -> La parte desiderata viene assegnata alla parte principale come duplicato.

        • Ci sono diverse parti principali -> Selezionare la parte principale desiderata nel menu contestuale visualizzato.

          Figura 2.49.

        o

      • trascinare il candidato a destra nel campo Duplicati nel campo Aggiungi qui come parte principale del candidato desiderato.

    • Per controllare la parte: fare clic sul pulsante per annotare il candidato come parte da controllare.

  • Sono possibili anche diverse parti principali.
