2.2.5.2. Ergebnisse

2.2.5.2.1. Cluster bearbeiten
2.2.5.2.2. Geometrische Ähnlichkeit
2.2.5.2.3. Referenzteil
2.2.5.2.4. Farbliche Markierung von Variablen
2.2.5.2.5. Bereich "Duplicates"
2.2.5.2.6. Workflow beim Löschen eines Main Part
2.2.5.2.7. Teil annotiert in anderem Cluster

  • Der Ergebnisse-Bereich ist eine Auflistung von Clustern.

  • Eine Cluster-Karte zeigt folgende Informationen:

    • Anzahl Main Parts

    • Anzahl Dubletten-Kandidaten

    • Anzahl nicht annotierter Teile

    • Auswahlkästchen Completed zum manuellen Markieren des Clusters als abgeschlossen.

    • Button Complare all parts: (navigiert zum Teilevergleich in 3Dfindit)

  • Ein Cluster enthält eine Liste von Dublettenkandidaten (ähnlichen Teilen).

  • Die Kandidaten können annotiert werden als:

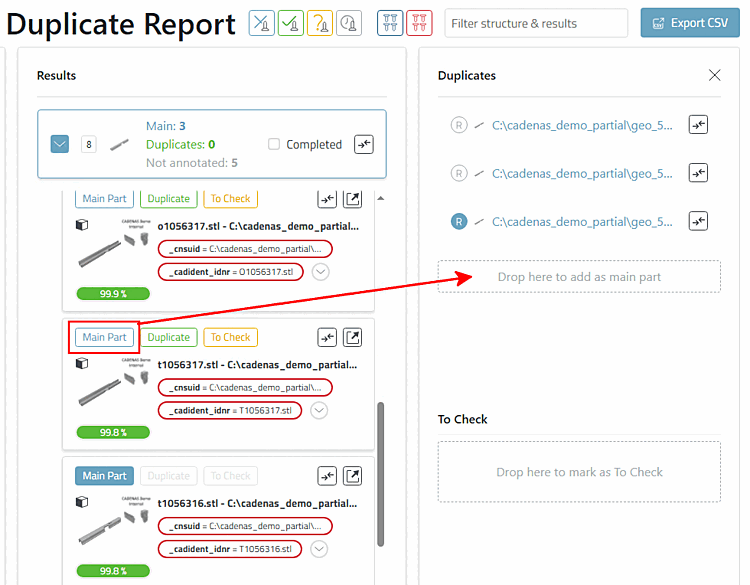

    • Main Part: Klicken Sie hierfür entweder beim gewünschten Kandidaten auf den Button Main Part oder ziehen Sie den Kandidaten in das Feld Drop here to add as main part.

    • Dublette: Um einen Kandidaten als Dublette eines Main Part zu annotieren, klicken Sie entweder

      • auf den Button, wobei es hier zwei Möglichkeiten gibt:

        • Es gibt nur ein Main Part -> Das gewünschte Teil wird dem Main Part als Dublette zugewiesen.

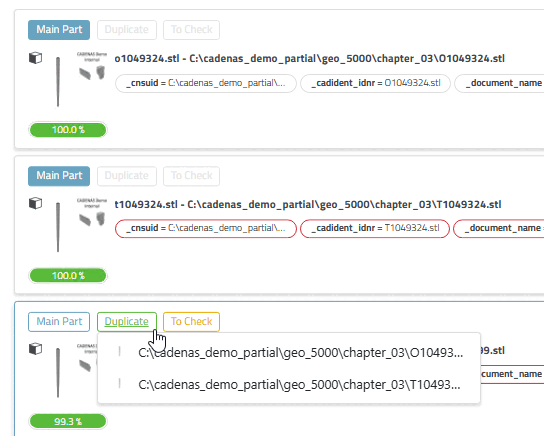

        • Es gibt mehrere Main Part -> Wählen Sie im angezeigten Kontextmenü das gewünschte Main Part.

        oder

      • ziehen Sie den Kandidaten rechts im Feld Duplicates, in das Feld Drop here to add as main part des gewünschten Kandidaten.

    • To Check Teil: Klicken Sie auf den Button, um den Kandidaten als zu überprüfendes Teil zu annotieren.

  • Mehrere Main Part sind ebenfalls möglich.
