5.12.11.26.2.1. Importazione PDT - procedura
5.12.11.26.2.1.1. Prerequisiti
5.12.11.26.2.1.2. Classificazione secondo ECLASS

5.12.11.26.2.1.1. Prerequisiti

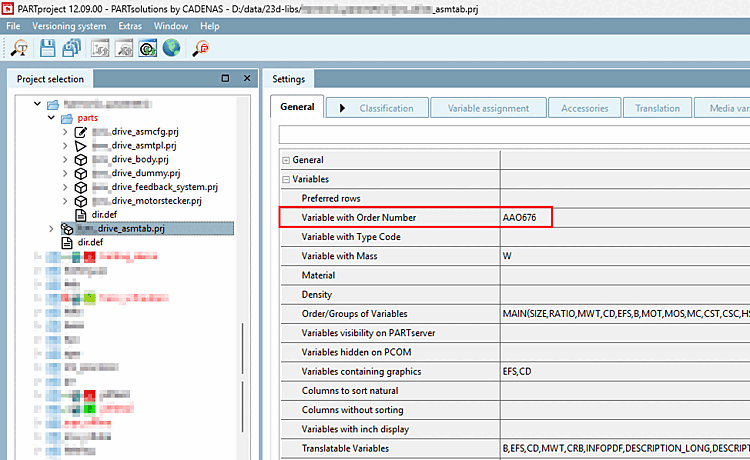

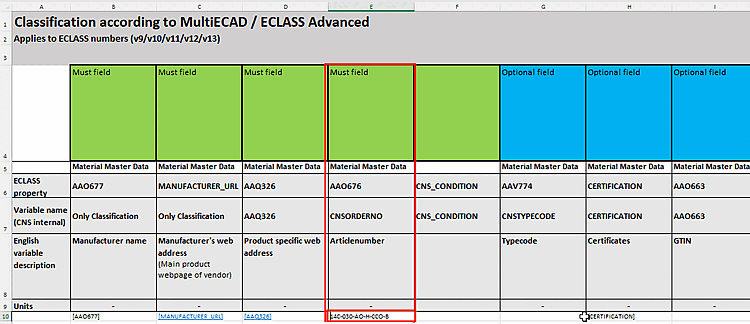

  • La variabile con il numero d'ordine [Variable with order number] deve essere impostata.

    Figura 5.1172.

    Figura 5.1173.

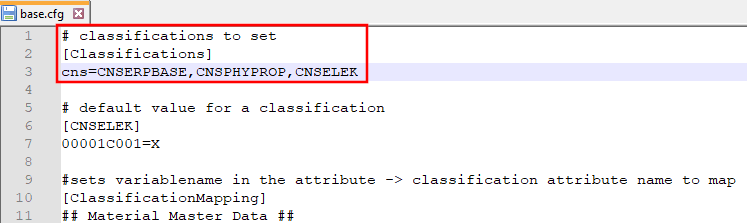

  • Nel file di configurazione base.cfg il Classi SNC.

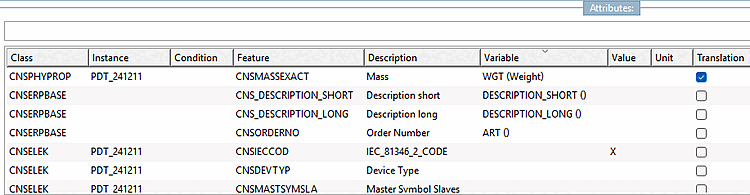

    Figura 5.1174.

Figura 5.1175.

5.12.11.26.2.1.2. Classificazione secondo ECLASS

Se è richiesta la classificazione secondo ECLASS, è necessario eseguire i seguenti passaggi:

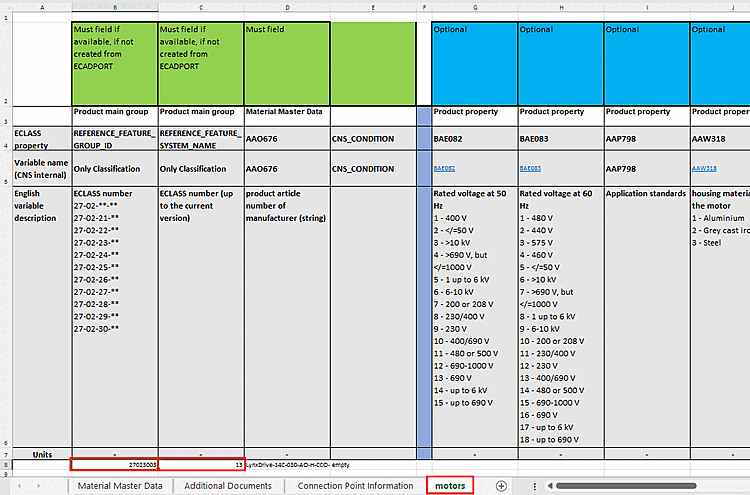

  1. La versione corrispondente deve essere inserita nel file Excel, nella scheda tecnica specifica del prodotto corrispondente (nella figura seguente "motori" come esempio), sotto REFERENCE_FEATURE_SYSTEM_NAME (colonna C). La figura seguente mostra "13".

    [Nota]Nota

    Assicurarsi che sia installata la versione ECLASS corrispondente.

    Nel file Excel, nella scheda tecnica specifica del prodotto corrispondente (nella figura sottostante "motori" come esempio), alla voce REFERENCE_FEATURE_GROUP_ID (colonna B), deve essere inserita la classe corrispondente in base alla quale deve essere effettuata la classificazione. La figura seguente mostra "27023003".

    Figura 5.1176.

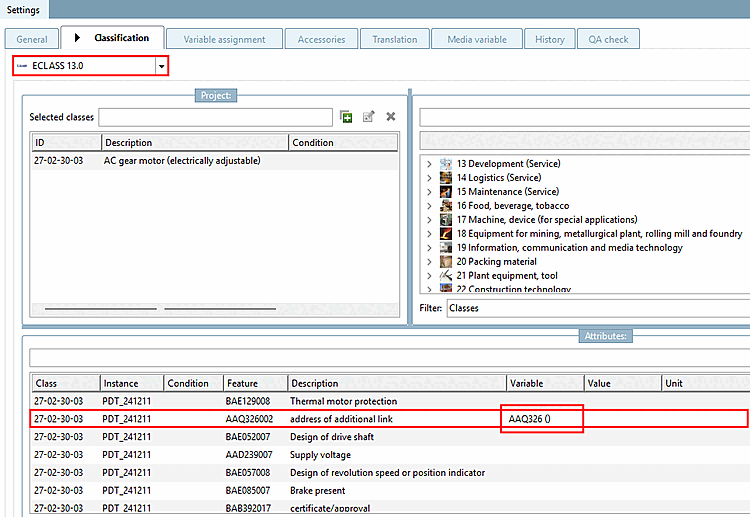

  2. La classe 27-02-30-03 contiene diverse caratteristiche come BAE129008, AAQ326002, BAE052007, ecc.

    Figura 5.1177.

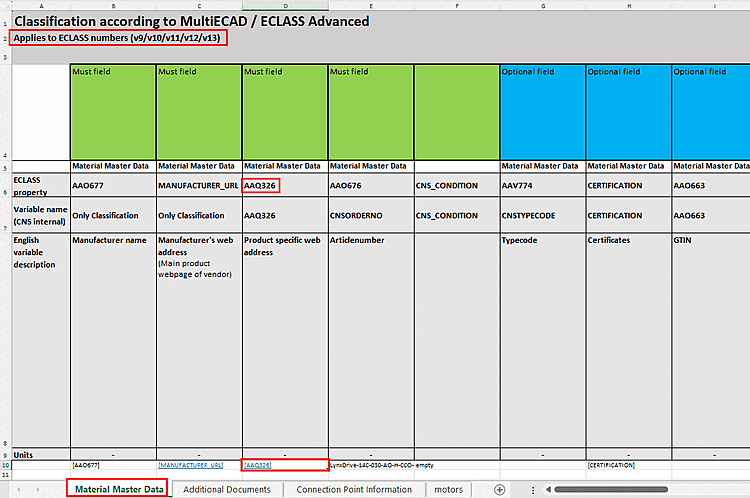

    -> I dati anagrafici del materiale vengono quindi ricercati per le voci esistenti nel processo di classificazione. In questo esempio, è presente una voce per AAQ326.

    Figura 5.1178.
