5.12.11.26.2.1. PDT-Import - Ablauf
5.12.11.26.2.1.1. Voraussetzungen
5.12.11.26.2.1.2. Klassifizieren nach ECLASS

5.12.11.26.2.1.1. Voraussetzungen

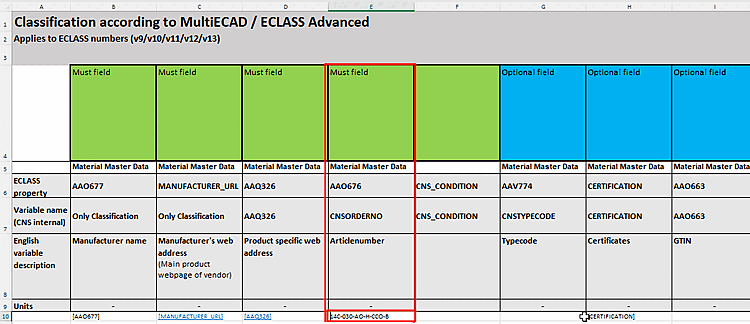

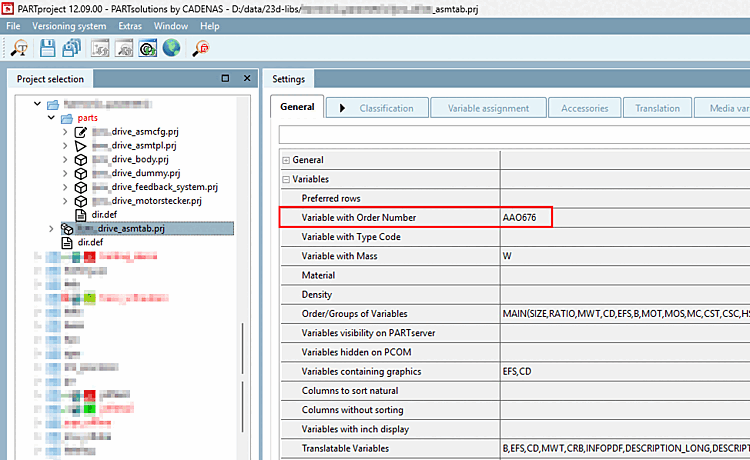

  • Die Variable mit Bestellnummer [Variable with order number] muss gesetzt sein.

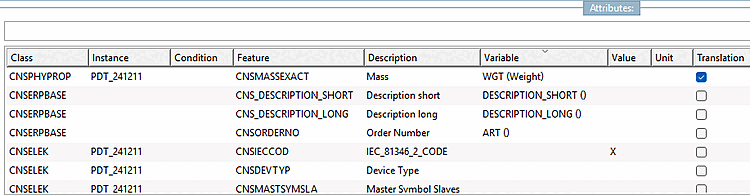

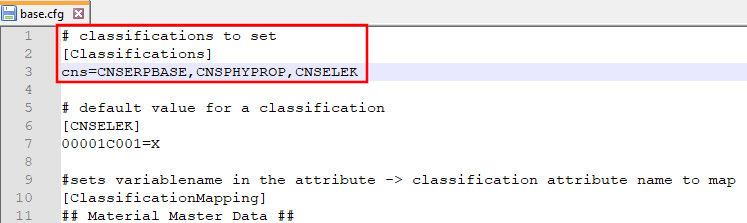

  • In der Konfigurationsdatei base.cfg müssen die zu setzenden CNS-Klassen eingetragen sein.

5.12.11.26.2.1.2. Klassifizieren nach ECLASS

Soll nach ECLASS klassifiziert werden, sind folgende Schritte zu auszuführen:

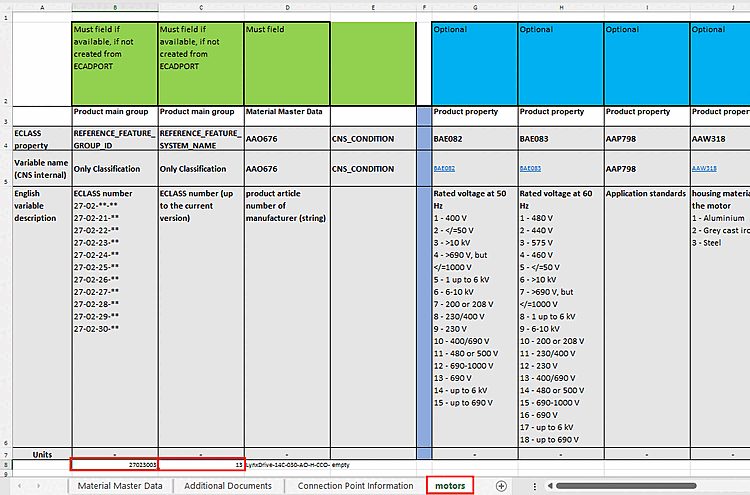

  1. In der Excel-Datei, im entsprechenden produktspezifischen Datenblatt (in der Abb. unten beispielhaft "motors"), unter REFERENCE_FEATURE_SYSTEM_NAME (Spalte C) muss die entsprechende Version eingetragem seom. Folgende Abb. zeigt hier "13".

    [Hinweis]Hinweis

    Achten Sie darauf, dass die entsprechende ECLASS-Version installiert ist.

    In der Excel-Datei, im entsprechenden produktspezifischen Datenblatt (in der Abb. unten beispielhaft "motors"), unter REFERENCE_FEATURE_GROUP_ID (Spalte B) muss die entsprechende Klasse, nach der klassifiziert werden soll, eingetragen sein. Folgende Abb. zeigt hier "27023003".

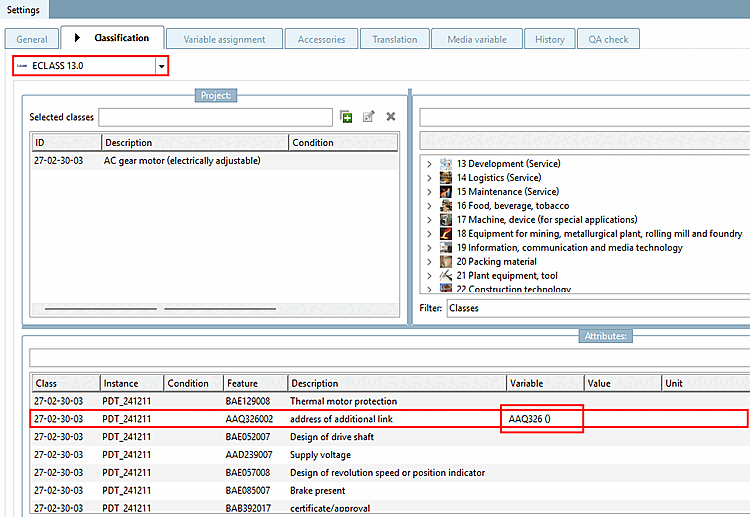

  2. Die Klasse 27-02-30-03 enthält verschiedene Merkmale wie BAE129008, AAQ326002, BAE052007, etc.

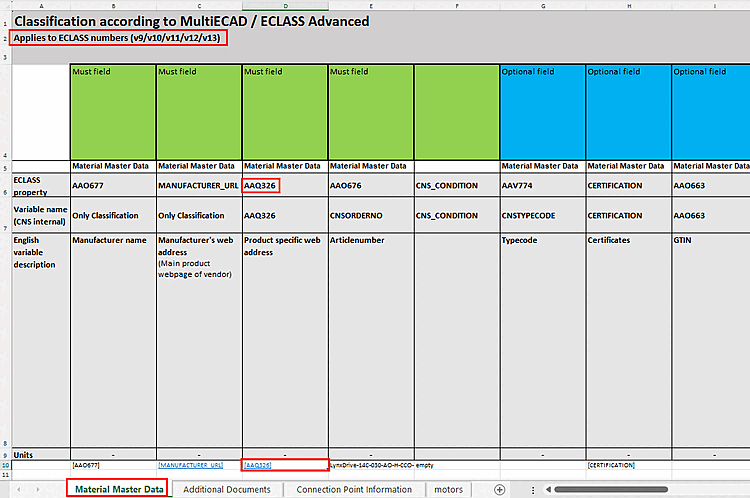

    -> Es werden dann im Klassifizierungsprozess die Material Master Data auf vorhandene Einträge durchsucht. Im vorliegenden Beispiel gibt es für AAQ326 einen Eintrag.
