1.1.1.2.2.7. Metodi avanzati di "estrusione"
Indietro  Avanti
1.1.1.2.2.7. Metodi avanzati di "estrusione"
1.1.1.2.2.7.1. Fino al primo
1.1.1.2.2.7.2. Attraverso tutti
1.1.1.2.2.7.3. Fino a superficie
1.1.1.2.2.7.4. Fino al livello

La funzione Enhanced Extrude amplia la funzione di estrusione esistente (finora disponibile solo con l'indicazione della lunghezza) in PARTdesigner. I metodi sono accessibili tramite pulsanti aggiuntivi nella finestra di aggancio del corpo di estrusione [Extrusion solid] .

A partire dalla versione 12.9 la funzionalità era disponibile solo a scopo di test e, per impostazione predefinita, non venivano visualizzati pulsanti (poiché era presente solo l'opzione "Lunghezza"). Ora, con la versione 12.14, i metodi di estrusione avanzati sono stati ufficialmente rilasciati.

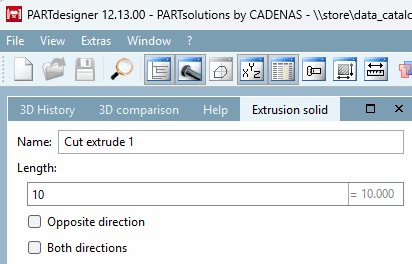

Nessun pulsante "Extrude" fino alla versione V12.13

Figura 1.34. Nessun pulsante "Extrude" fino alla versione V12.13

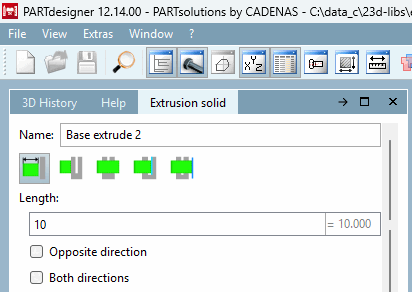

Scelta tra diversi metodi di estrusione

Figura 1.35. Scelta tra diversi metodi di estrusione

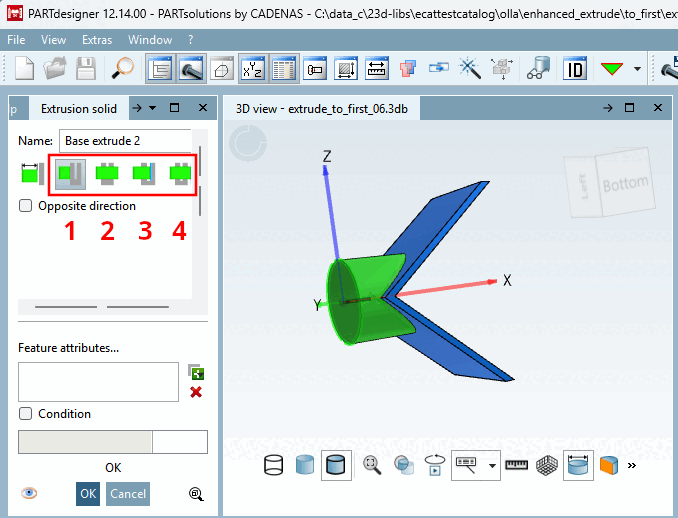

La figura mostra, a titolo esemplificativo, un'estrusione con il metodo "Fino al primo [To first]".

Figura 1.36. La figura mostra, a titolo esemplificativo, un'estrusione con il metodo "Fino al primo [To first]".

I quattro metodi vengono illustrati di seguito.

1.1.1.2.2.7.1.  Fino al primo

Estrudere fino alla prima superficie perfettamente allineata . [Extrude up to the first fully hit surface.]

Lo sketch viene estruso normalmente sul piano dello sketch fino a quando non incontra per la prima volta facce collegate.

Requisiti:

  • Lo schizzo estruso deve intersecare completamente una superficie, altrimenti viene visualizzato un errore.

  • Se lo schizzo interseca una superficie solo parzialmente, l'estrusione prosegue fino a quando non viene intersecata per la prima volta una superficie per intero.

  • L' area interessata può essere costituita da più aree, che devono tuttavia essere contigue (aree adiacenti).

Utilizzo dello strumento:

  1. Eseguire il comando Extrude o Cut su uno sketch.

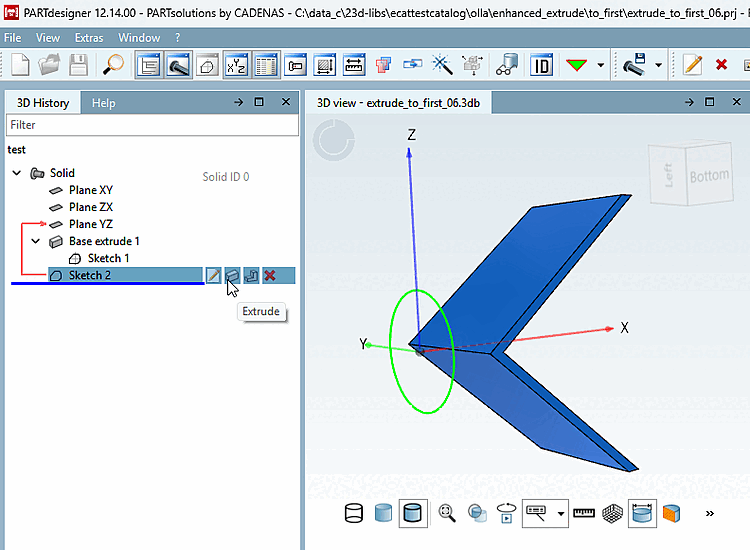

    Nella figura è possibile solo l'opzione "Estrudi".

    Figura 1.37. Nella figura è possibile solo l'opzione "Estrudi".

  2. Selezionare nell' finestra di dialogo "Estrusione" l'opzione "Fino al primo" [To first]. Una freccia nera indica la direzione. Se necessario, è possibile invertire la direzione selezionando la casella "Direzione opposta [Opposite direction] " .

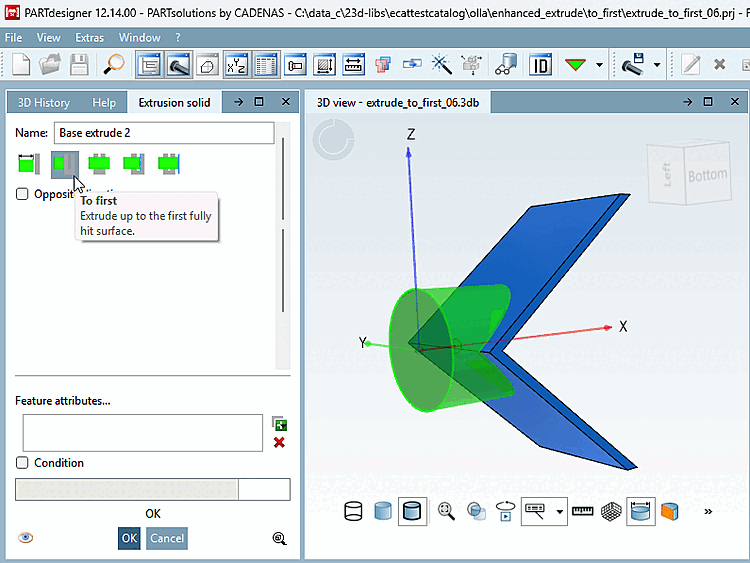

    Con il metodo "Fino al primo [To first]" vengono rilevate anche le superfici collegate tra loro.

    Figura 1.38. Con il metodo "Fino al primo [To first]" vengono rilevate anche le superfici collegate tra loro.

1.1.1.2.2.7.2.  Attraverso tutti

Estrudere fino all'estremità del corpo. Solo taglio. [Extrude to the end of the body. Cut only.]

Il metodo " Attraverso tutti [Through all] " è consentito solo per Cut-Extrude, ma senza alcuna limitazione.

Opzioni:

  • Direzione opposta [Opposite direction]

    oppure

  • Entrambe le direzioni [Both directions]

Esempio:

Taglio estruso in entrambe le direzioni:

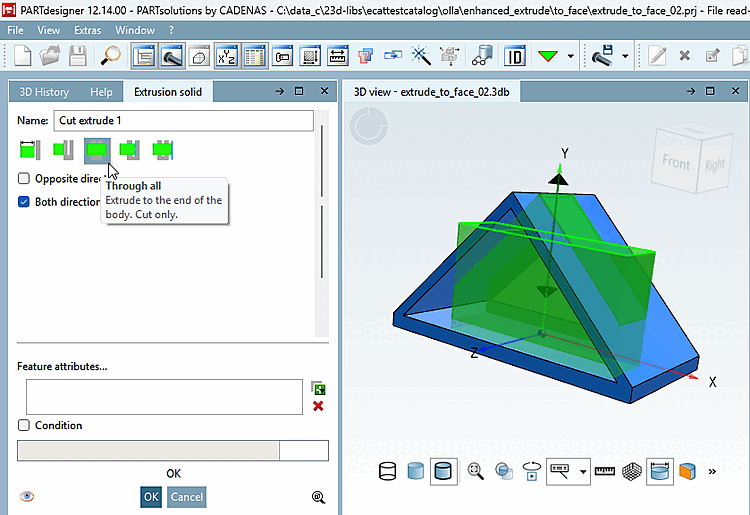

Le due frecce nere indicano che l'estrusione avviene in entrambe le direzioni .

Figura 1.39. Le due frecce nere indicano che l'estrusione avviene in entrambe le direzioni .

Risultato:

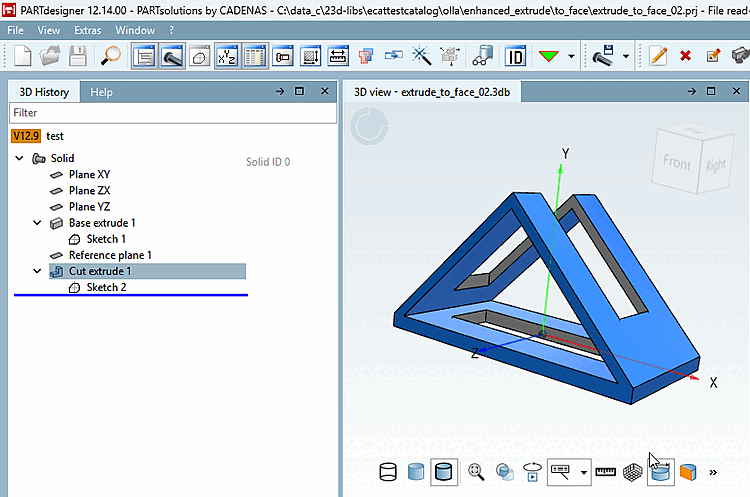

Taglio in entrambe le direzioni con il metodo "Attraverso tutte [Through all]"

Figura 1.40. Taglio in entrambe le direzioni con il metodo "Attraverso tutte [Through all]"

Confronta un risultato simile ottenuto con il metodo " Area di Bis [To face]".

1.1.1.2.2.7.3.  Fino a superficie

Estrudere fino all'area selezionata . [Extrude up to the selected face.]

Il metodo "Fino alla superficie [To face] " estrude uno schizzo fino a una superficie selezionata. A differenza del metodo "Fino alla prima" [To first], è consentita solo una singola superficie (non sono ammesse superfici adiacenti o contigue).

Utilizzo dello strumento:

  1. Selezionare "Extrude " o " Cut" su uno schizzo.

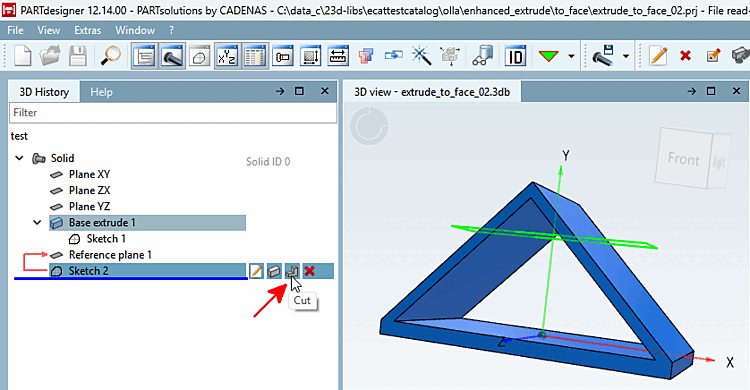

    Qui nell'esempio è stata selezionata l'opzione "Cut".

    Figura 1.41. Qui nell'esempio è stata selezionata l'opzione "Cut".

  2. Selezionare il metodo "Fino all'area [To face]" .

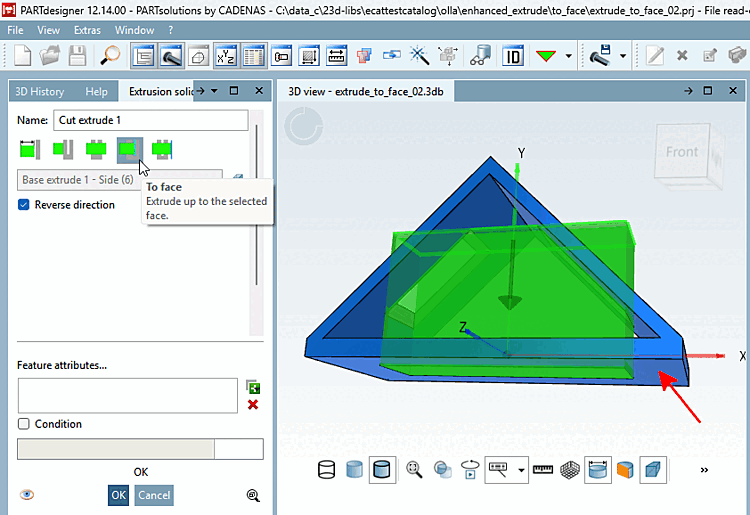

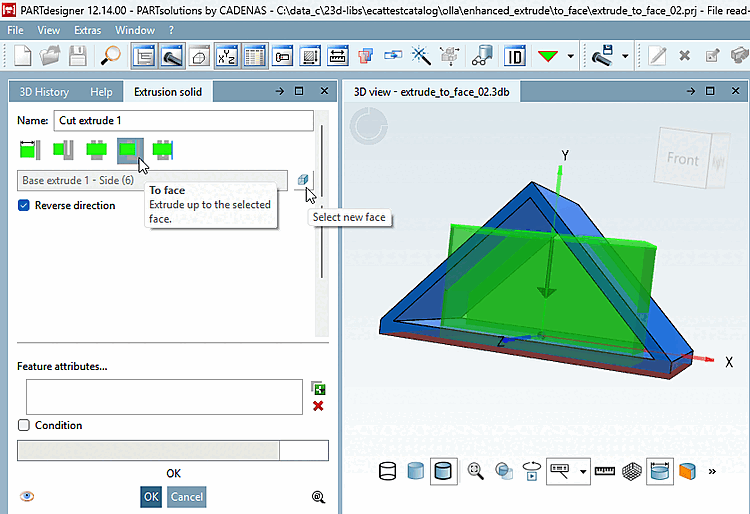

    Figura 1.42.

  3. A questo punto è necessario selezionare un'area di destinazione. È possibile selezionarla mentre l'opzione "Seleziona nuova area" [Select new face] è attiva. Alla prima apertura di "Fino all'area" [To face], questa opzione è automaticamente attiva.

    → Selezionare ora un'area nell'area 3D.

  4. Il pulsante "Nuova area" [Select new face] viene disattivato automaticamente. Se si desidera selezionare un' altra area, attivare nuovamente questo pulsante e quindi selezionare un'altra area nell'area 3D.

  5. Confermare con OK.

    -> Nell' esempio in questione è stata selezionata la superficie inferiore.

    -> Si può già notare nell'anteprima che il taglio viene eseguito in modo continuo fino alla superficie inferiore.

    Figura 1.43.

    [Nota]Nota

    In parte, i vari metodi si sovrappongono. È possibile ottenere questo risultato anche utilizzando il metodo “Attraverso tutti [Through all] ”. Cfr. sopra.

1.1.1.2.2.7.4.  Fino al livello

Estrudere fino al livello selezionato . [Extrude up to selected plane.]

Estrusione di uno schizzo fino a un piano selezionato.

C'è però una sola limitazione: il piano non deve intersecare lo schizzo.

Utilizzo dello strumento:

  1. Selezionare " Estrudi " o "Taglia" su un elemento dello schizzo.

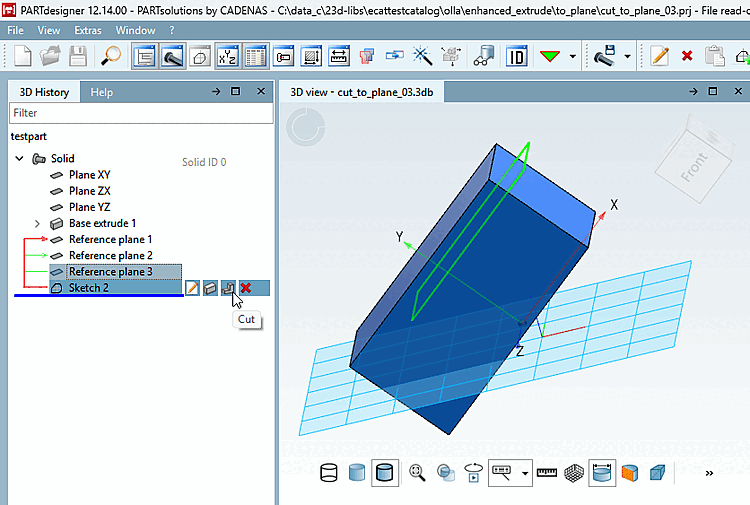

    Qui è stata utilizzata, a titolo esemplificativo, la funzione "Cut".

    Figura 1.44. Qui è stata utilizzata, a titolo esemplificativo, la funzione "Cut".

  2. Selezionare l'opzione "Fino al livello [To plane]".

    Selezionare nel campo a discesa sotto " Seleziona livello [Select plane]" il livello desiderato.

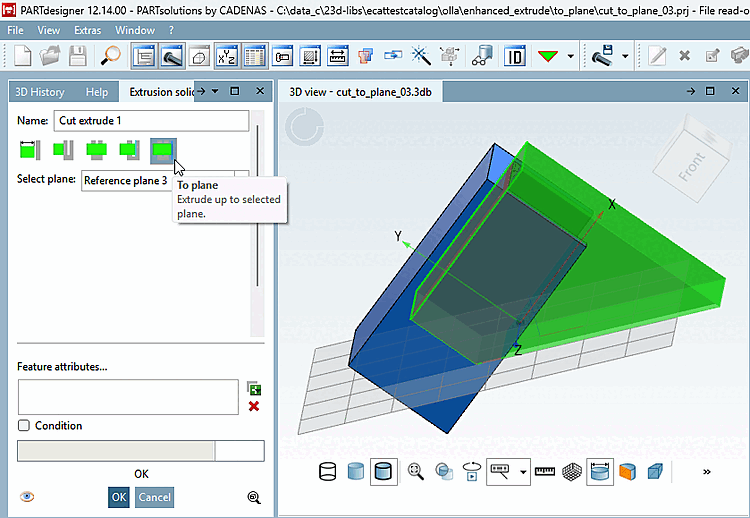

    Figura 1.45.

  3. Confermare con OK.

    -> Il risultato viene visualizzato.

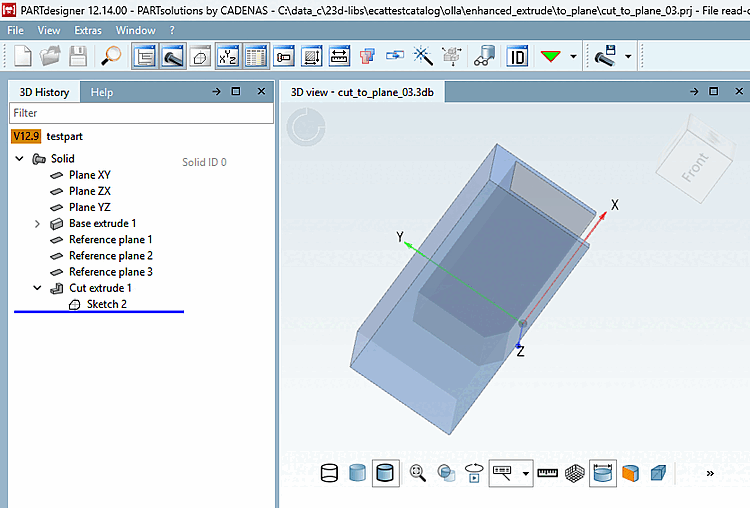

    Taglia-estrusione sul piano

    Figura 1.46. Taglia-estrusione sul piano
