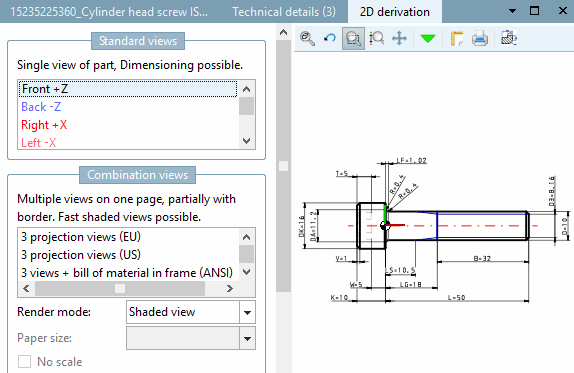

Nel PARTdataManager, nella finestra di aggancio della derivazione 2D [2D derivation] vengono fornite automaticamente semplici viste standard [Default views] come anteriore, posteriore, superiore, ecc. e viste combinate [Combination views] standard. Queste vengono salvate nel file 3db e non sono più visibili in PARTproject.
In PARTproject, nell'area di dialogo delle derivazioni 2D [2D derivation], è possibile gestire ulteriori derivazioni 2D.
Esistono diverse opzioni per questo scopo:
Le derivazioni 2D standard possono essere modificate in seguito. Nel PARTdataManager, nella finestra di aggancio delle derivazioni 2D [2D derivation], queste sono disponibili nella colonna Visualizza con il proprio nome.
Sezione 5.10.2, “ Derivazione 2D: estendere le viste standard ”Informazioni dettagliate al riguardo sono disponibili sul sito .

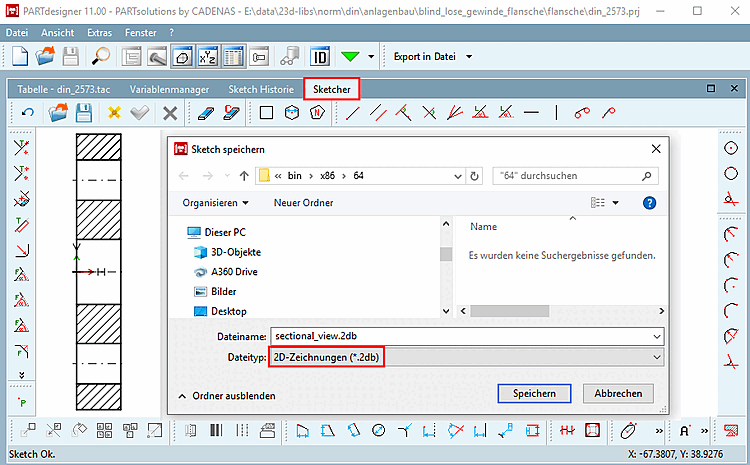

In Sketcher, ad esempio, è possibile salvare le sezioni come file 2db e poi selezionarle nella colonna del modello 2D [2D model].
Le "viste accorciate" sono un caso speciale per fornire una derivazione 2D aggiuntiva. Per maggiori informazioni, consultare la sezione Sezione 5.10, “Personalizzare le derivazioni 2D ”.
