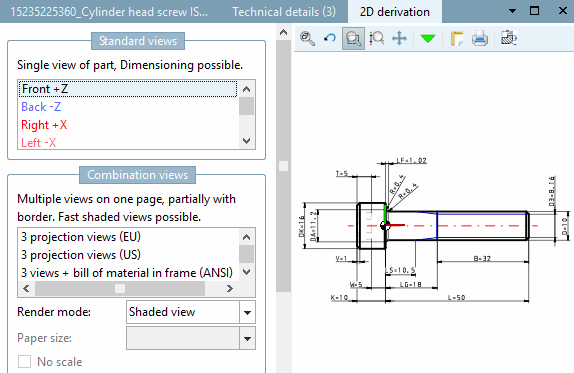

Im PARTdataManager werden im Dockingfenster 2D-Ableitung [2D derivation] automatisch einfache Standardansichten [Default views] wie Vorne, Hinten, Oben, etc. und Standard-Kombinationsansichten [Combination views] bereitgestellt. Diese sind innerhalb der 3db-Datei gespeichert und werden in PARTproject nicht weiter sichtbar.
In PARTproject, im Dialogbereich 2D-Ableitung [2D derivation], können zusätzliche 2D-Ableitungen verwaltet werden.
Hierfür gibt es verschiedene Möglichkeiten:
Die Standard 2D-Ableitungen können im Nachhinein modifiziert werden. Im PARTdataManager, im Dockingfenster 2D-Ableitung [2D derivation], stehen Ihnen diese dann in der Spalte Ansicht unter einem eigenen Namen zur Verfügung.
Detaillierte Informationen hierzu finden Sie unter Abschnitt 5.10.2, „ 2D-Ableitung: Standardansichten erweitern “.

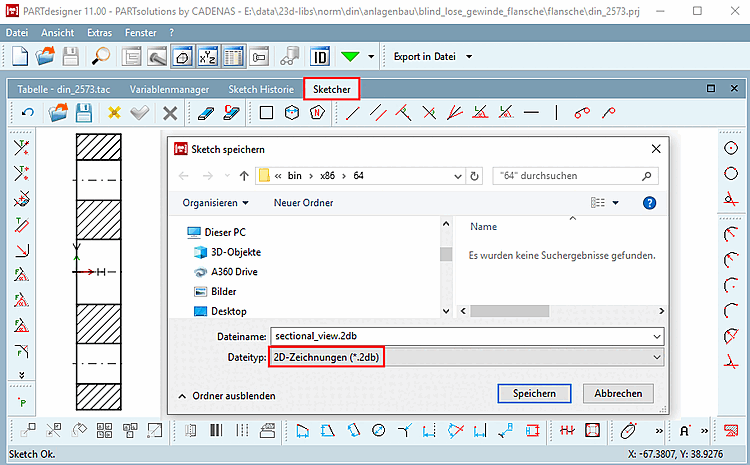

Im Sketcher können Sie beispielsweise auch Schnitte als 2db-Datei abspeichern und diese dann in der Spalte 2D-Modell [2D model] selektieren.
Ein spezieller Fall für das Bereitstellen einer zusätzlichen 2D-Ableitungen sind "Verkürzte Ansichten". Details hierzu finden Sie unter Abschnitt 5.10, „2D-Ableitungen anpassen “.
