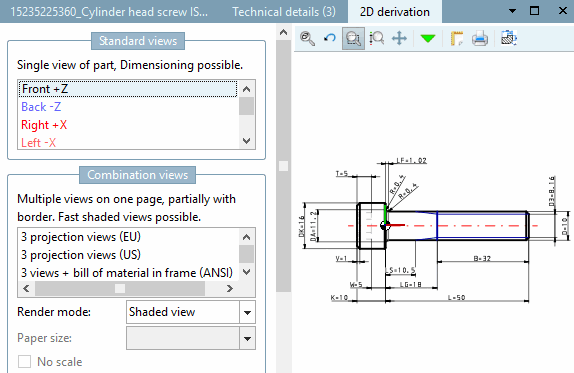

Dans PARTdataManager, la fenêtre de docking Dérivation 2D [2D derivation] propose automatiquement des vues standard [Default views] simples comme Avant, Arrière, Haut, etc. et des vues combinées [Combination views] standard. Celles-ci sont enregistrées dans le fichier 3db et ne sont pas visibles dans PARTproject.

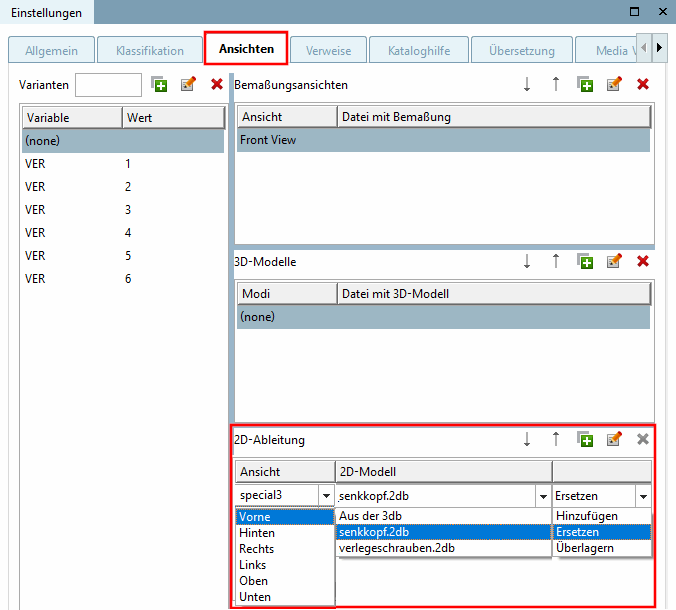

Dans PARTproject, dans la zone de dialogue Dérivation 2D [2D derivation], il est possible de gérer des dérivations 2D supplémentaires.
Pour cela, il existe différentes possibilités :
Les dérivations 2D standard peuvent être modifiées ultérieurement. Dans le PARTdataManager, dans la fenêtre de docking Dérivation 2D [2D derivation], elles sont alors disponibles dans la colonne Vue sous un nom propre.
Vous trouverez des informations détaillées à ce sujet sur Section 5.10.2, « Dérivation 2D: étendre les vues standard ».

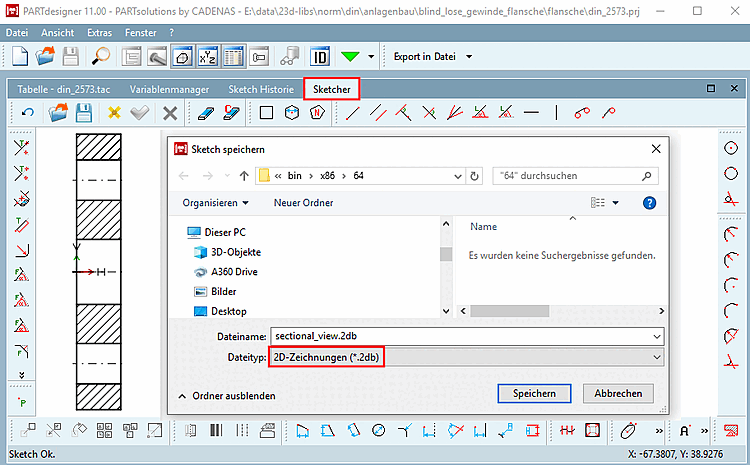

Dans Sketcher, vous pouvez par exemple aussi enregistrer des coupes en tant que fichier 2db et les sélectionner ensuite dans la colonne Modèle 2D [2D model].
Les "vues raccourcies" constituent un cas particulier pour la mise à disposition d'une dérivation 2D supplémentaire. Pour plus de détails, voir Section 5.10, « Adapter les dérivations 2D ».
