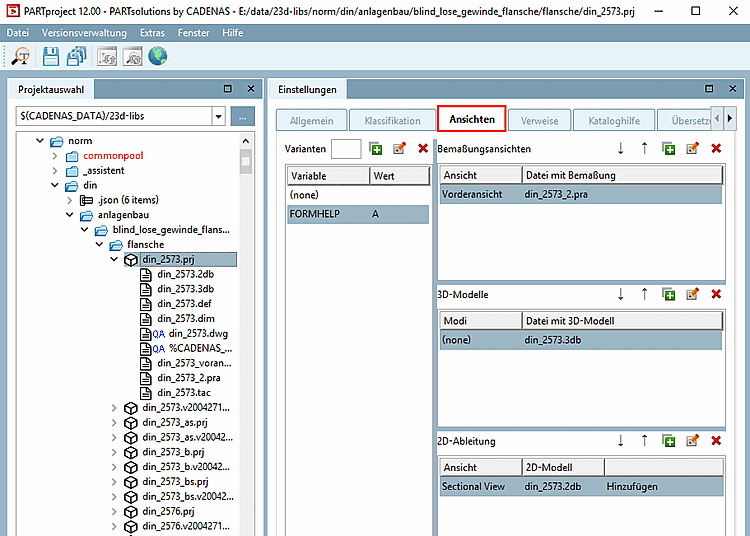

La page d'onglet Vues [Views] apparaît pour le type de projet [Project type] Projet 3D [3D project].
![[Remarque]](https://webapi.partcommunity.com/service/help/latest/pages/fr/partsolutions_user/doc/images/note.png) | Remarque |
|---|---|
Information pour les clients existants : Avec la V12, les contenus des onglets Projet 3D [3D project] et Dérivation 2D [2D derivation] ont été fusionnés dans le nouvel onglet Vues [Views]. | |
L'onglet Vues [Views] contient les zones de dialogue suivantes :
Créez ici des variantes qui seront contrôlées par le tableau.
Il est par exemple possible d'utiliser différents modèles 3D (fichiers 3db) pour différentes lignes de tableaux.
Ou une variable de plage de valeurs contrôle par exemple le LOD (voir Section 5.8.2.1.16.14, « Ajouter des variables LOD » ).
Si aucune variante n'est créée ou si l'on n'accède à aucune, la ligne par défaut "(none)" s'applique automatiquement.
Vues de cotation [Dimensioning views]:
Définissez ici les vues de cotation (.pra, .bmp, .tif ) qui doivent être affichées ultérieurement dans PARTdataManager, dans la fenêtre du docking Vues techniques [Technical views].
Définissez ici le(s) modèle(s) 3D (.3db) qui doivent être affichés ultérieurement dans PARTdataManager.
Le contrôle s'effectue via le tableau des caractéristiques matérielles, qui utilise les variables créées sous Variantes [Variants].
Dérivation 2D [2D derivation]:
Définissez ici les dérivations 2D qui doivent être affichées plus tard dans le PARTdataManager, dans la fenêtre d'ancrage Dérivation 2D [2D derivation].
