5.9.4.3. Varianten
5.9.4.3.5. Beispiel: Besonderheiten für Projekterstellung insbesondere in Architektur / BIM Katalogen
Zurück  Weiter
5.9.4.3.5. Beispiel: Besonderheiten für Projekterstellung insbesondere in Architektur / BIM Katalogen

In Architektur / BIM Katalogen kommt dem Thema LOG (früher LOD benannt) eine besondere Bedeutung zu. Parallel zu den aus dem „Mechanical“-Bereich bekannten Stufen High / Medium / Low gibt es hier ein eigenes Prinzip im Schema 100 / 200 / 300 / 400. "Low" und "200", "Medium" und "300", "High" und "400" entsprechen sich. Für "100" gibt es im Bereich Mechanical keine Entsprechung.

ID   BIM Anzeige Info   MECH Anzeige Info
100 100Keine Geometrie nicht verfügbar-
200 200Grobe Darstellungstiefe (einfache regelkörperbasierte Geometrie) LowBounding Box
300 300Mittlere Darstellungstiefe (einfache regelkörperbasierte Geometrie) MediumStörkontur
400 400Hochdetailliert (für Marketing, Digitale Bemusterung) HighHochdetailliert

Im Folgenden soll an einem Beispiel gezeigt werden, wie Sie ein Bauteil mit zwei unterschiedlichen Level of Geometry erstellen.

  1. Neues Projekt anlegen in PARTproject

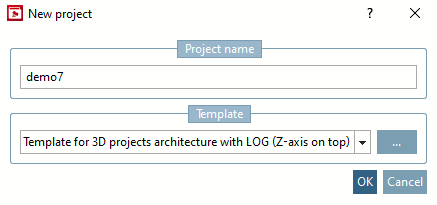

    Geben Sie im Dialogfenster Neues Projekt [New project] unter Name für das Projekt [Project name] einen Projektnamen ein und wählen Sie unter Vorlage [Template] "Vorlage für 3D-Projekt Architektur mit LOG (AEC – Z-Achse oben)".

    Neues Projekt anlegen

    Neues Projekt anlegen

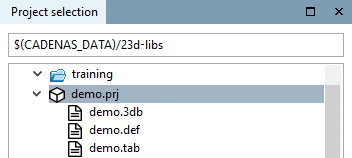

    -> In PARTproject wird im Indexbaum das neue Projekt standardmäßig angezeigt.

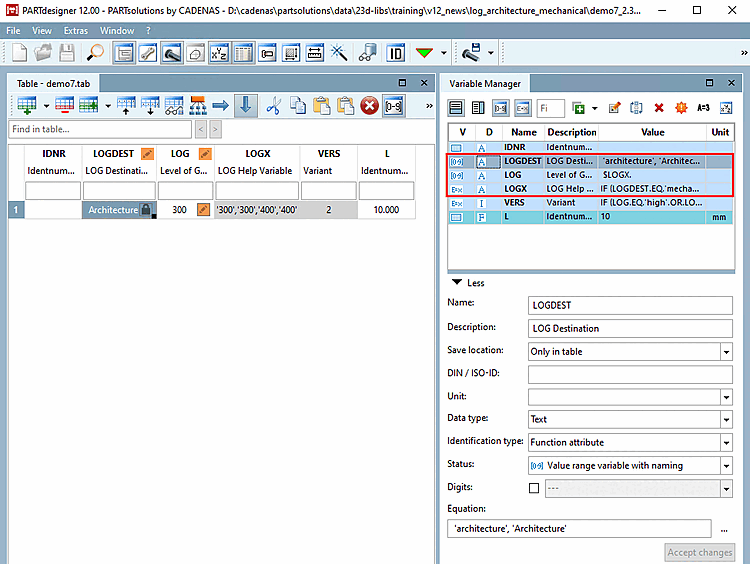

    -> Im PARTdesigner werden folgende Variablen automatisch gesetzt:

    • LOGDEST (Funktionsmerkmal [Function attribute])

    • LOG (Funktionsmerkmal [Function attribute])

    • LOGX (Funktionsmerkmal [Function attribute])

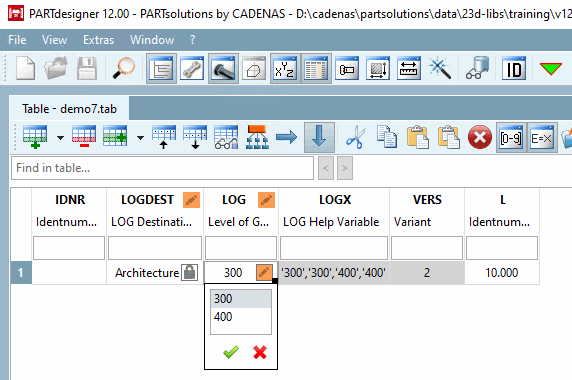

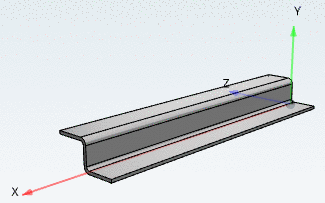

    Automatisch per Vorlage angelegte Variablen

    Automatisch per Vorlage angelegte Variablen

    • LOGDEST (Funktionsmerkmal [Function attribute])

    • LOG (Funktionsmerkmal [Function attribute])

    • LOGX (Funktionsmerkmal [Function attribute])

      Passen Sie gegebenenfalls den Merkmalalgorithmus auf die anzuzeigenden Werte an.

      IF (LOGDEST.EQ.'mechanical')THEN LOGX = '''300'', ''Medium'',''400'',''High'''
ELSEIF(LOGDEST.EQ.'architecture')THEN LOGX = '''300'',''300'',''400'',''400'''
ELSE
 LOGX = '''-'',''-'''
ENDIF

      [Hinweis]Hinweis

      IDs dürfen nicht gelöscht werden (jeweils erster Wert). Der jeweils zweite Wert eines Paares kann wunschgemäß angepasst werden. Wertepaare können entfernt werden, wenn nicht benötigt.

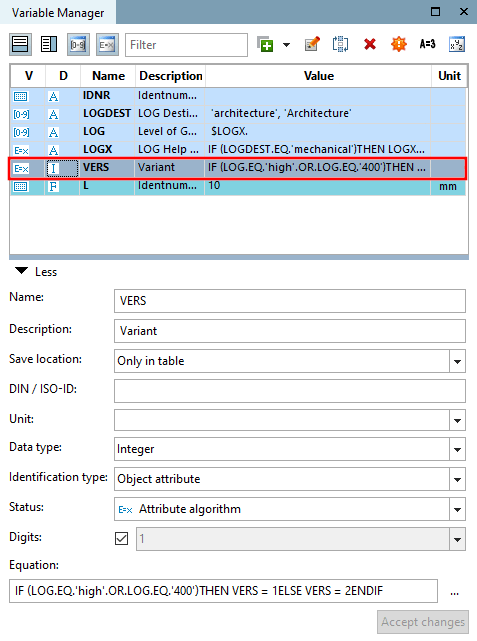

  2. Legen Sie eine Variable mit entsprechendem Merkmalalgorithmus für die jeweils zu verwendende Version des 3D-Modells an.

    Variable für 3D-Modell-Variante (hier beispielhaft VERS benannt)

    Variable für 3D-Modell-Variante (hier beispielhaft VERS benannt)

    Der Merkmalalgorithmus steuert, bei welchem Wert von LOG welches 3D-Modell geladen werden soll.

    Beispiel:

    IF (LOG.EQ.'high'.OR.LOG.EQ.'400')THEN VERS = 1 ELSE VERS = 2 ENDIF

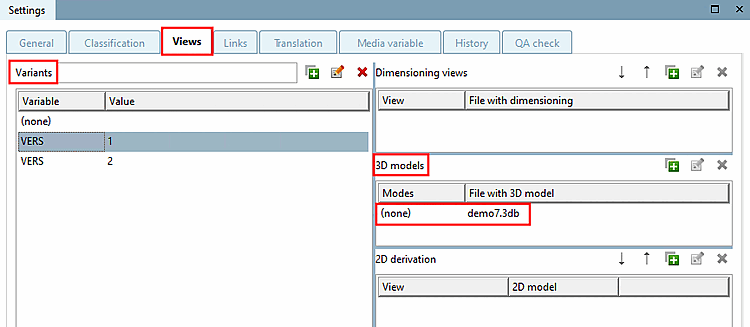

  3. Erstellen Sie nun mit derselben Variablen (hier beispielhaft "VERS") Varianten unter PARTproject -> Registerseite Einstellungen [Settings] -> Registerseite Ansichten [Views] -> Dialogbereich Varianten [Variants] und weisen Sie den einzelnen Varianten die entsprechenden 3D-Modelle [3D models] zu.

    Variante 1 zugewiesen

    Variante 1 zugewiesen

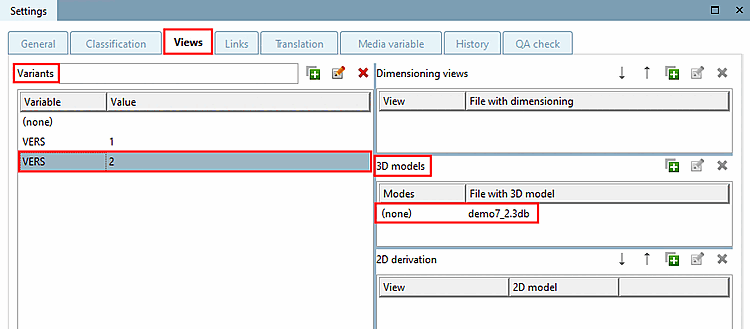

    Variante 2 zugewiesen

    Variante 2 zugewiesen

  4. Rufen Sie PARTdataManager auf.

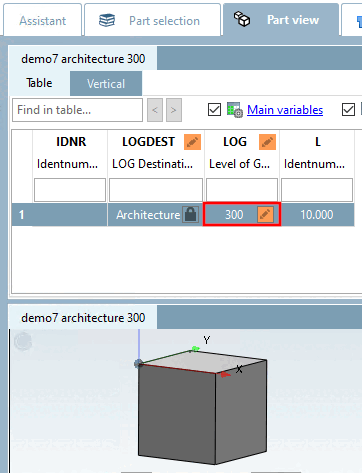

    -> Die Steuerung des Level of Geometry nehmen Sie im Wertebereichsfeld LOG in der Tabelle vor.

    Architektur: LOG 300

    Architektur: LOG 300

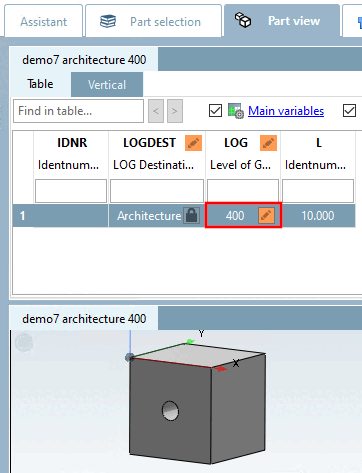

    Architektur: LOG 400

    Architektur: LOG 400
