3.1.6.4.7.4. Vari metodi di applicazione della ricerca per schizzi
3.1.6.4.7.4.1. Creare uno schizzo dall'importazione di immagini
3.1.6.4.7.4.1.1. Standard
3.1.6.4.7.4.1.2. Segmentazione
3.1.6.4.7.4.1.3. Ritagliare
3.1.6.4.7.4.2. Creazione e modifica automatica di schizzi da 3D
3.1.6.4.7.4.3. Creare schizzi in modo completamente manuale
3.1.6.4.7.4.1. Creare uno schizzo dall'importazione di immagini

Con Fare clic sull'icona Importa disegno [Import drawing] è possibile importare l'immagine di un componente, quindi utilizzando vari processi per estrarre il componente in modo pulito dall'immagine e infine trasferire il disegno nel "cubo dello schizzo" per la ricerca dello schizzo (2D). [Sketch search (2D)]

Il processo è illustrato di seguito con un esempio:

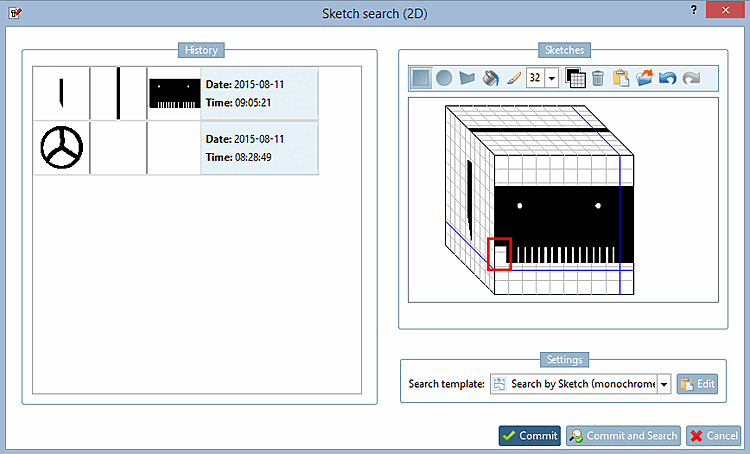

  1. Richiamare la ricerca di schizzi (2D) [Sketch search (2D)].

    Figura 3.243.

    -> Si apre l'omonima finestra di dialogo.

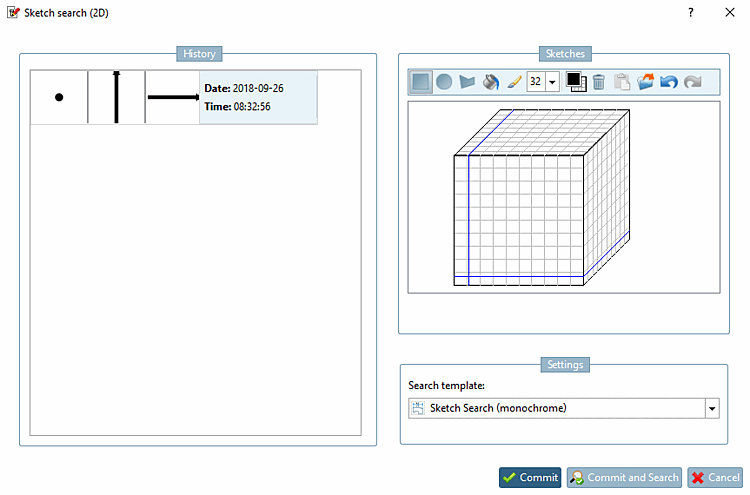

    L'illustrazione mostra il "cubo di schizzo" ancora vuoto.

    Figura 3.244. L'illustrazione mostra il "cubo di schizzo" ancora vuoto.

  2. Fare clic sull'icona Importa disegno [Import drawing] e aggiungere l'immagine desiderata tramite Esplora risorse Uno. I formati di immagine possibili sono jpg, gif e png. Puoi anche utilizzare direttamente l'immagine con Ctrl+V.

    -> Si apre la finestra di dialogo Estrazione del componente [Extraction of the part] con l'immagine importata.

    Immagine importata

    Figura 3.245. Immagine importata

  3. Determinare il metodo di estrazione facendo clic sulla scheda corrispondente ed estrarre la parte.

    • Standard [Default]

    • Segmentazione [Segmentation]

    • Ritagliare [Cut]

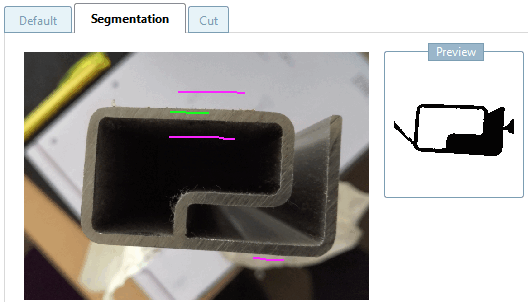

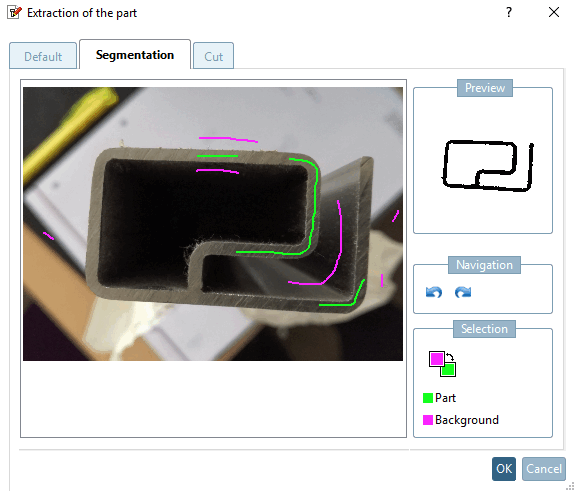

    Esempio "Segmentazione [Segmentation]"

    Figura 3.246. Esempio "Segmentazione [Segmentation]"

  4. Infine, confermare facendo clic su OK.

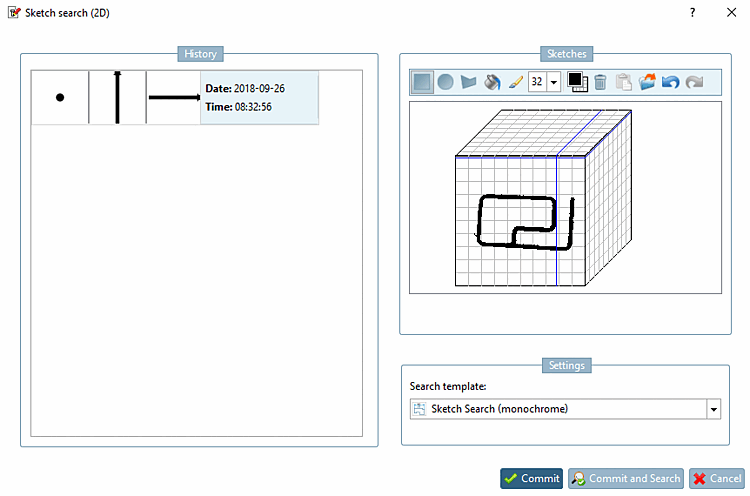

    L'illustrazione mostra lo schizzo attualmente adottato in "Schizzi [Sketches]".

    Figura 3.247. L'illustrazione mostra lo schizzo attualmente adottato in "Schizzi [Sketches]".

È ora possibile modificare facoltativamente il disegno. Sezione 3.1.6.4.7.6, “ Strumenti di verniciatura” Confronta .

Chiudere la finestra di dialogo Ricerca schizzo (2D [Sketch search (2D)] ) con Accetta [Commit] o Accetta e cerca [Commit and Search].

I metodi di estrazione standard [Default], segmentazione [Segmentation] e taglio [Cut] sono descritti in dettaglio di seguito.

3.1.6.4.7.4.1.1.  Standard

Il metodo standard [Default] offre le seguenti opzioni:

  • Utilizzare un'immagine a colori [Use colored picture]: L'immagine dovrebbe già mostrare il contorno desiderato senza ombre e può quindi essere trasferita direttamente.

  • Convertire l'immagine in bianco e nero [Convert to black and white picture]: Regolare la luminosità fino a rendere visibile il contorno desiderato.

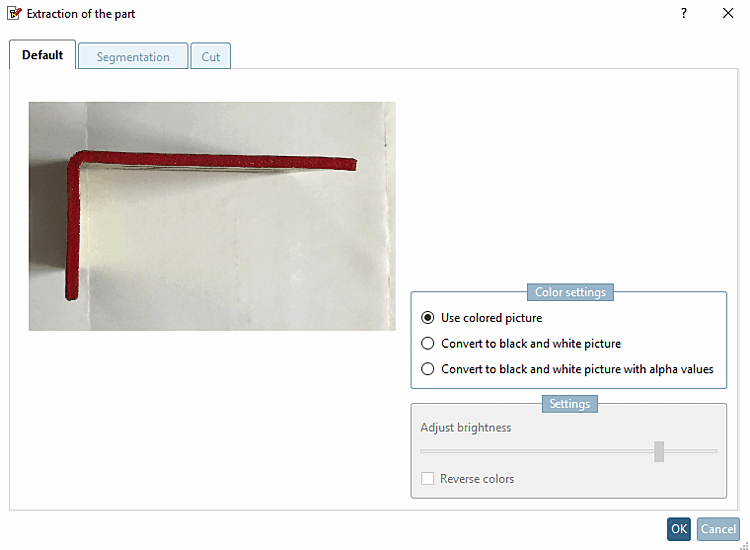

    Originale

    Figura 3.248. Originale

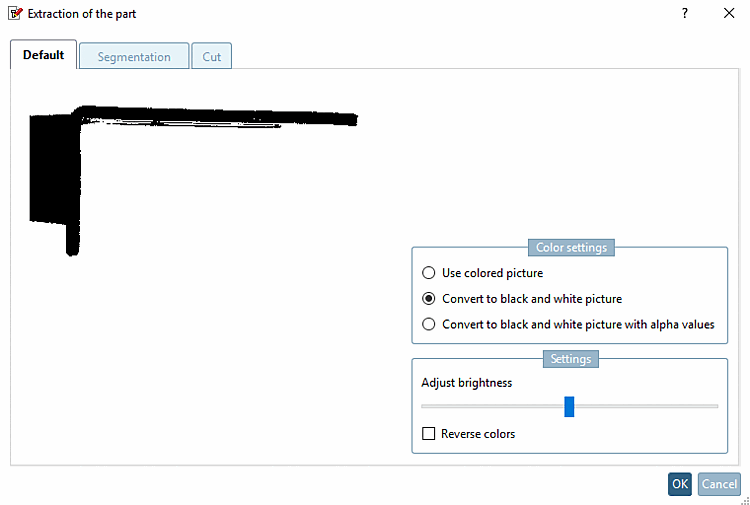

    Regolare la luminosità: Qui la luminosità è un po' troppo bassa

    Figura 3.249. Regolare la luminosità: Qui la luminosità è un po' troppo bassa

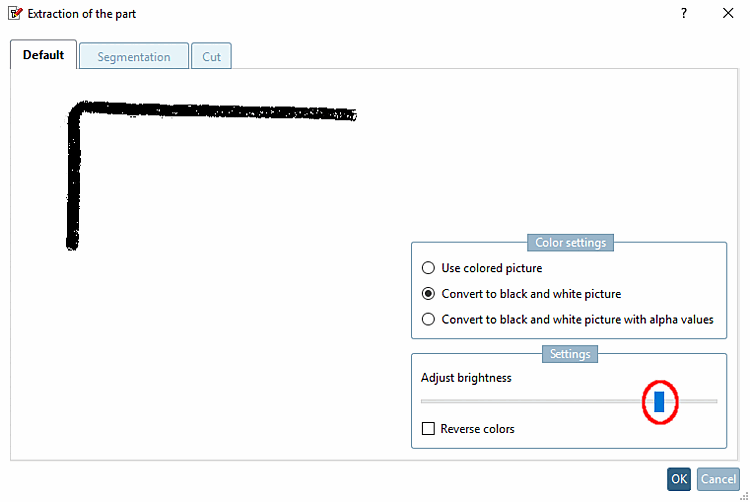

    Risultato soddisfacente

    Figura 3.250. Risultato soddisfacente

  • Converte l'immagine in bianco e nero con valori alfa [Convert to black and white picture with alpha values]: Questa opzione funziona per le immagini che contengono trasparenza. Tutti i pixel trasparenti vengono impostati sul bianco e tutti i pixel non trasparenti sul nero.

3.1.6.4.7.4.1.2.  Segmentazione

È possibile utilizzare il metodo di segmentazione [Segmentation] per contrassegnare un segmento della parte o dello sfondo tutte le volte che si desidera finché non si è soddisfatti del risultato.

Figura 3.251.

In linea di principio, quanto più ricco è il contrasto di un'immagine e quanto minore è il numero di contorni interferenti, tanto minore è il numero di marcature necessarie per estrarre il disegno. In pratica, tuttavia, non è possibile creare immagini perfette. La funzione è stata progettata in modo che i contorni interferenti possano essere facilmente rimossi.

[Nota]Nota

La segmentazione [Segmentation] non deve essere tagliata completamente. È sufficiente dire con un piccolo pennarello: "Questa è la parte" (verde) e "Questo è lo sfondo o un buco" (viola).

Si può passare dal verde (aggiungere) al viola (togliere) tutte le volte che si vuole e ci si può muovere in modo flessibile con i pulsanti di navigazione "Avanti" e "Indietro".

Esempio:

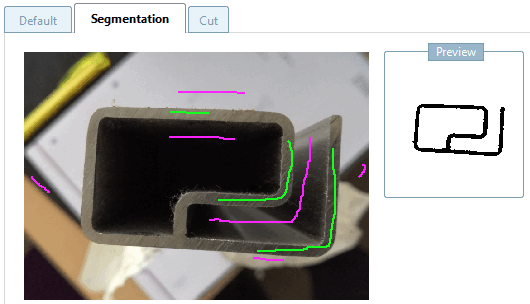

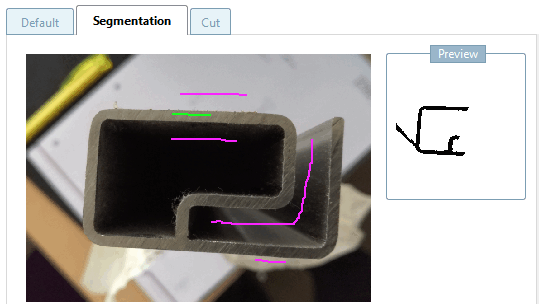

I contorni principali sono già mostrati nell'anteprima con pochi segni.

Figura 3.252.

In particolare, l'area intermedia a basso contrasto non viene ancora visualizzata correttamente. Contrassegnare l'area intermedia con il colore viola.

Figura 3.253.

-> Questo rimuove anche le aree del pezzo stesso (in questo esempio).

Aggiungere le sezioni mancanti con il verde.

Figura 3.254.

3.1.6.4.7.4.1.3.  Ritagliare

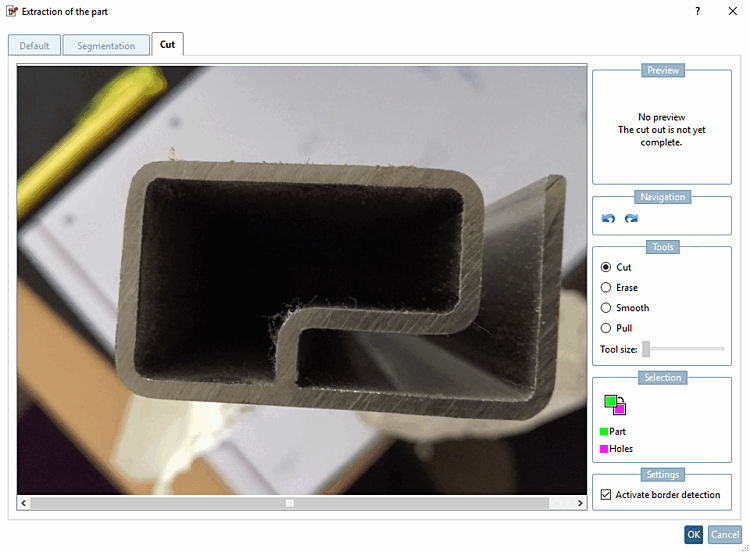

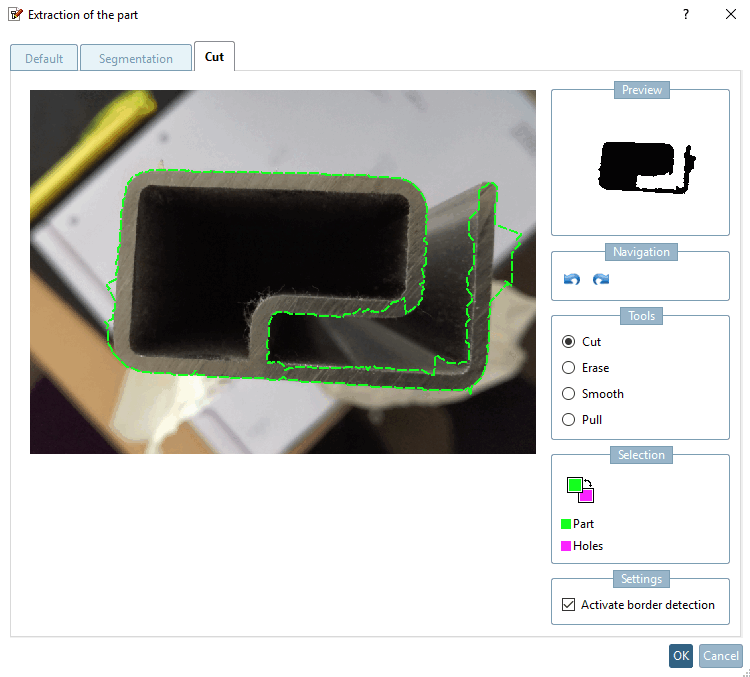

Contrassegnare il contorno esterno (verde = componente) e interno (viola = fori) del componente, come linea a mano libera o con l'opzione Attiva rilevamento bordi [Activate border detection] (di solito è meglio).

Figura 3.255.

Sono disponibili gli strumenti Taglia [Cut], Cancella [Erase], Leviga [Smooth] e Disegna [Pull]:

  • Ritagliare [Cut]:

    1. Selezionare prima il verde e segnare il contorno esterno.

      Fare clic sul bordo da marcare e spostare il mouse lungo il bordo fino al punto di partenza.

      [Nota]Nota

      Assicurarsi di chiudere il cerchio. Se il cerchio non è realmente chiuso, non apparirà alcuna anteprima [Preview].

      Figura 3.256.

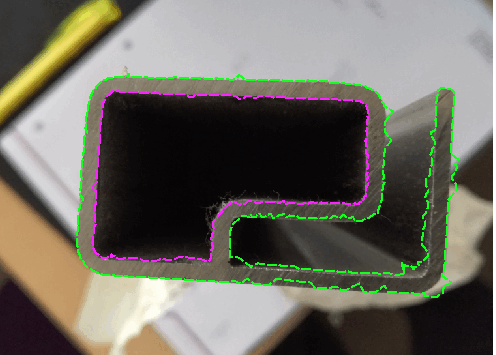

    2. Selezionare il colore viola e marcare il contorno interno.

      Figura 3.257.

  • Cancellazione [Erase]: la cancellazione funziona solo alla fine di una riga (non al centro).

    Fare clic all'estremità della linea desiderata e cancellare lungo la linea tenendo premuto il pulsante del mouse.

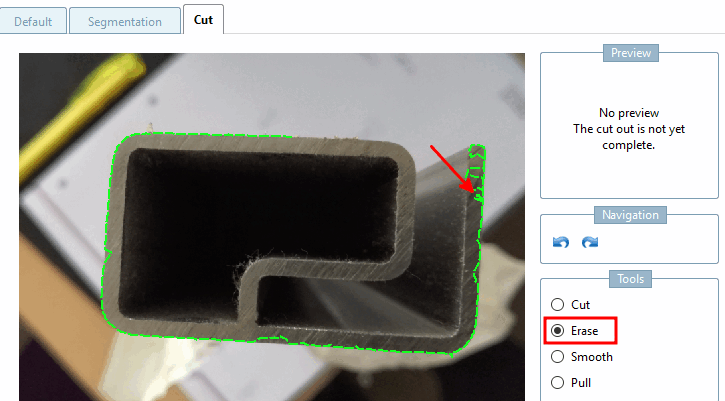

    Prima di cancellare

    Figura 3.258. Prima di cancellare

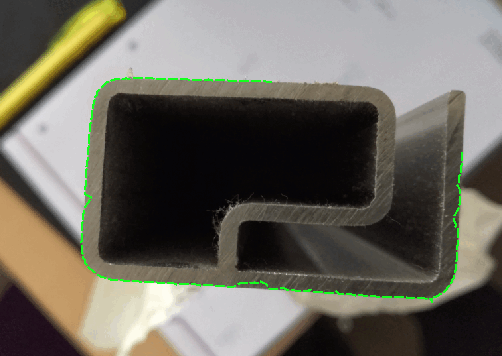

    Dopo la cancellazione

    Figura 3.259. Dopo la cancellazione

  • Lisciatura [Smooth]:

    Lo smussamento avvicina i punti al valore medio atteso tra il predecessore e il successore.

    1. Selezionare il colore del contorno desiderato a cui applicare lo strumento.

    2. Posizionare il puntatore del mouse sulla linea e spostarsi lungo di essa.

    Contorno non levigato

    Figura 3.260. Contorno non levigato

    Contorno levigato

    Figura 3.261. Contorno levigato

  • Disegnare su [Pull]:

    Il trascinamento sposta i punti nelle immediate vicinanze verso il puntatore del mouse. Se si fa clic all'esterno del contorno, lo si trascina verso l'esterno; se si fa clic all'interno, lo si trascina verso l'interno. Ogni volta che si fa clic, il contorno viene avvicinato al puntatore del mouse.

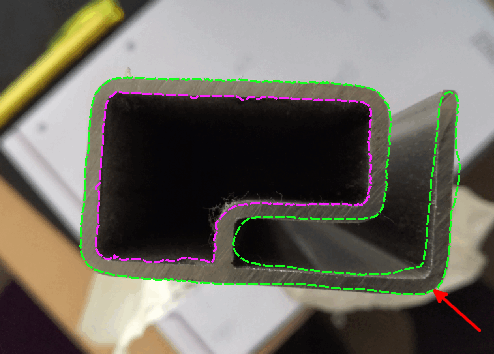

    Marcatura troppo esterna

    Figura 3.262. Marcatura troppo esterna

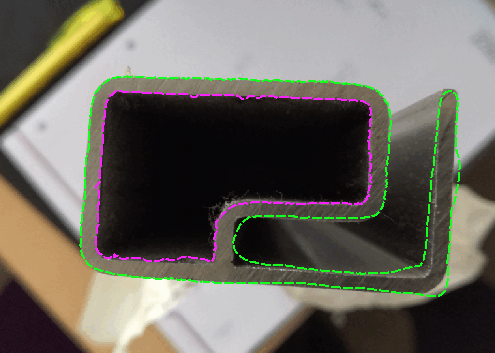

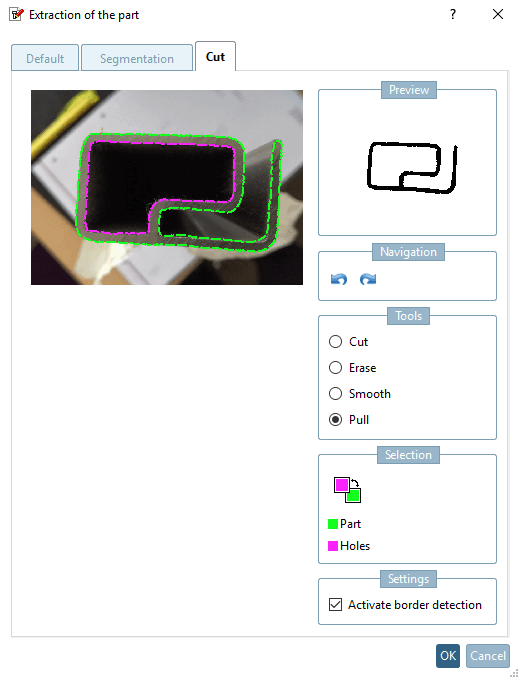

    Marcatura utilizzata

    Figura 3.263. Marcatura utilizzata

Attivare il rilevamento dei bordi [Activate border detection]: Se l'opzione è disattivata, cercate di centrare i contorni nel modo più accurato possibile. Il risultato sarà adottato.

Di norma, l'attivazione dell'opzione porta più facilmente a un buon risultato.

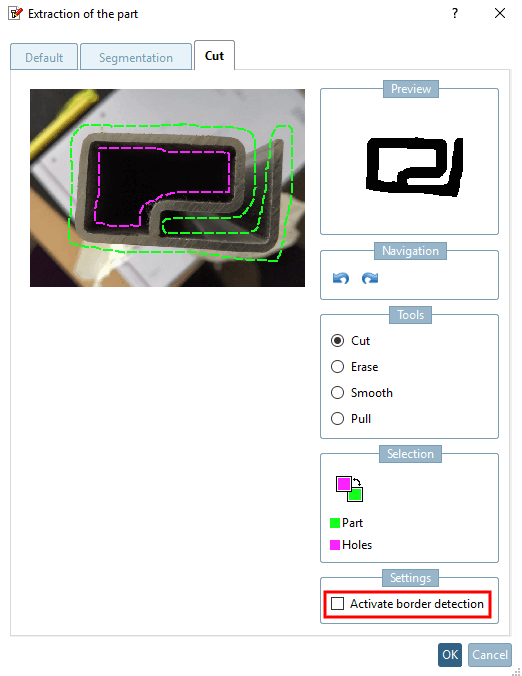

Esempio di linea a mano libera disegnata male

Figura 3.264. Esempio di linea a mano libera disegnata male

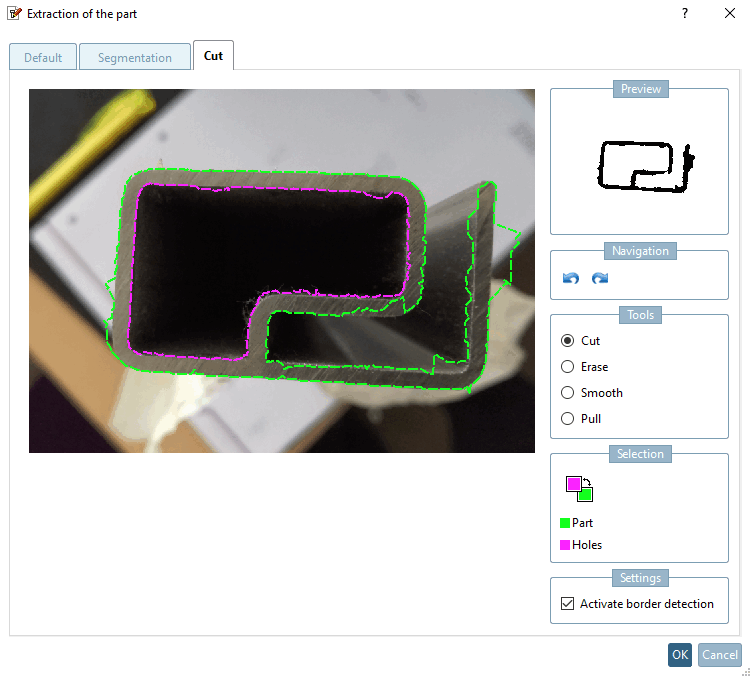

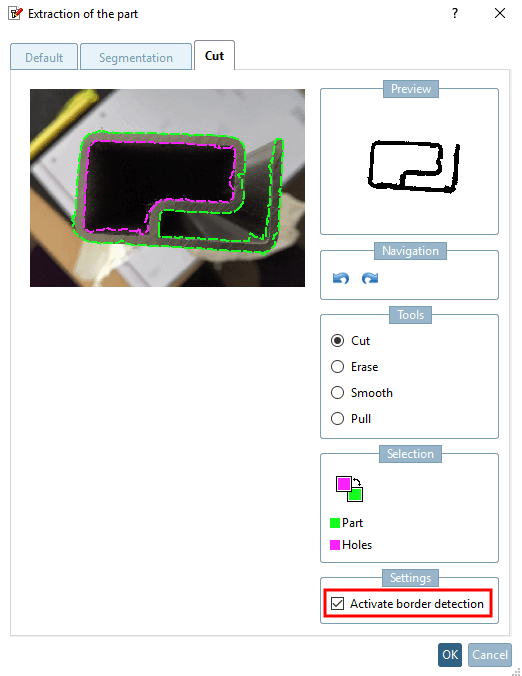

Rilevamento dei bordi attivato

Figura 3.265. Rilevamento dei bordi attivato

3.1.6.4.7.4.2.  Creazione e modifica automatica di schizzi da 3D

È possibile creare automaticamente schizzi di visualizzazione da qualsiasi parte della struttura della directory o da un elenco di risultati, quindi modificarli nello sketchere utilizzarli per una ricerca di schizzi.

  1. Chiamata: Fare clic sul comando del menu contestuale Ricerca schizzi con gli schizzi di questa parte [Sketch search for this part].

    Il comando si trova nel menu contestuale dei progetti (nella struttura delle directory o negli elenchi dei risultati).

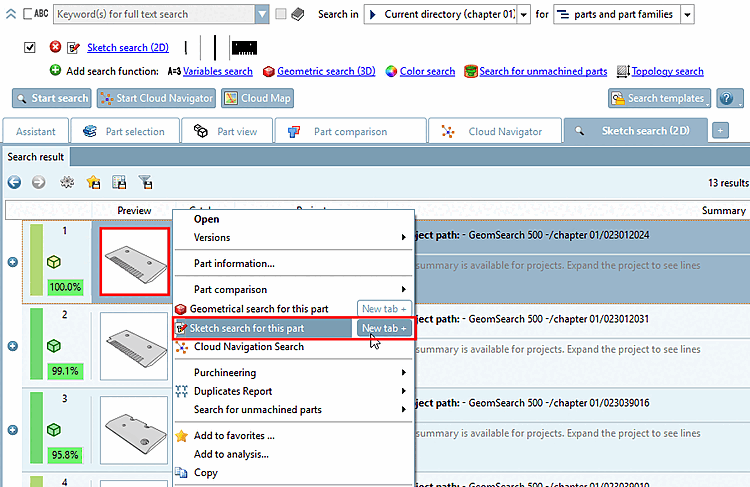

    Esempio: chiamata dai risultati della ricerca [Search results]

    Figura 3.266. Esempio: chiamata dai risultati della ricerca [Search results]

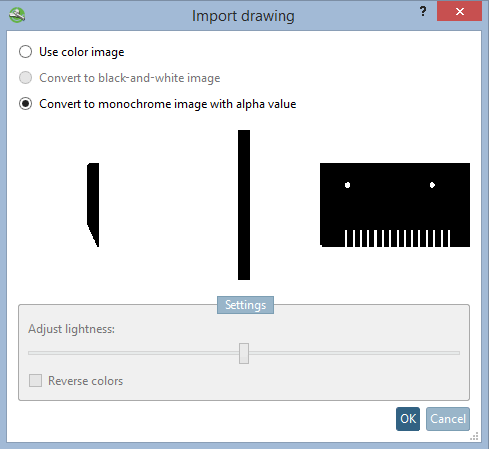

  2. Vengono generate automaticamente tre viste di schizzo che vengono visualizzate nella finestra di dialogo Importa disegno [Import drawing].

    Se l'opzione Converti in bianco e nero [Convert to black-and-white image] è attivata, è possibile invertire i colori [Reverse colors] e regolare la luminosità [Adjust lightness] prima dell'importazione.

    Figura 3.267.

    Fare clic su OK per accettare i disegni e visualizzarli nell'elenco dei metodi di ricerca.

    Figura 3.268.

  3. Fare clic sul link Ricerca di schizzi (2D) [Sketch search (2D)] per aprire la finestra di dialogo per la modifica degli schizzi. A questo punto è possibile utilizzare gli schizzi nel loro stato attuale o, se necessario, modificarli ulteriormente e utilizzarli solo successivamente per una ricerca di schizzi.

    Schizzi nello sketcher

    Figura 3.269. Schizzi nello sketcher

    Sezione 3.1.6.4.7.6, “ Strumenti di verniciatura”I dettagli sullo sketcher sono disponibili all'indirizzo .

3.1.6.4.7.4.3. Creare schizzi in modo completamente manuale

Creare manualmente gli schizzi nello sketcher. Sezione 3.1.6.4.7.6, “ Strumenti di verniciatura” Vedere .
