7.9.2. Richiamare il disegnatore

La finestra di aggancio di Sketcher appare in diverse chiamate:

Figura 7.538.

  • Nuovo schizzo... [New sketch...] / Modifica [Edit...]...:

    Se si desidera creare un nuovo schizzo per un componente, procedere come segue:

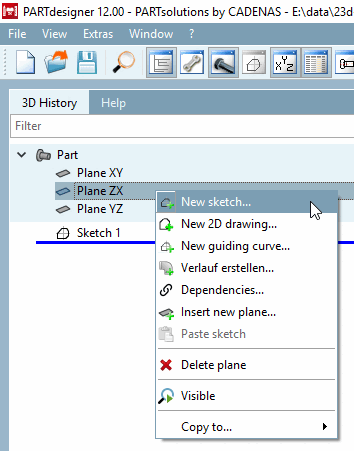

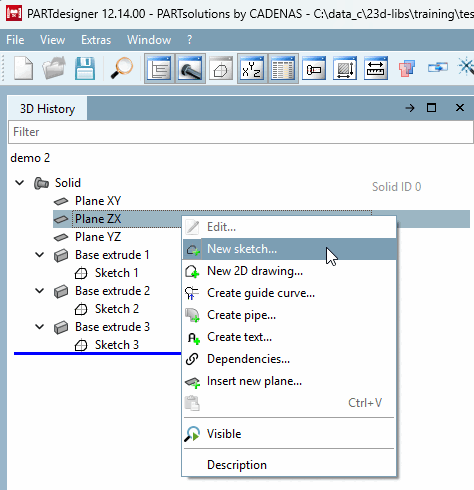

    1. Aprire il menu contestuale nell'area di aggancio della cronologia 3D [3D History] su uno dei tre livelli (piani XY, ZX, YZ).

    2. Selezionare il comando Nuovo schizzo.... [New sketch...]

      -> Si apre la finestra di aggancio di Sketcher.

    Se si desidera modificare uno schizzo già creato, procedere come segue:

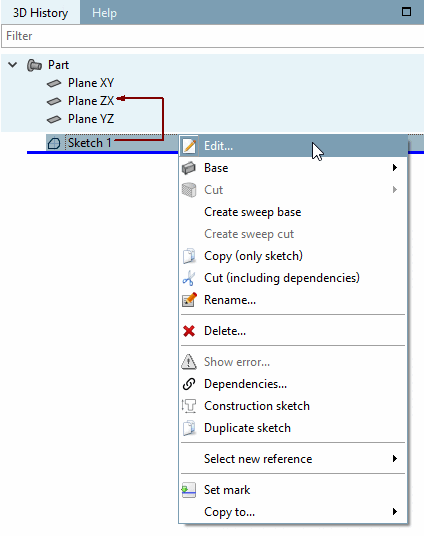

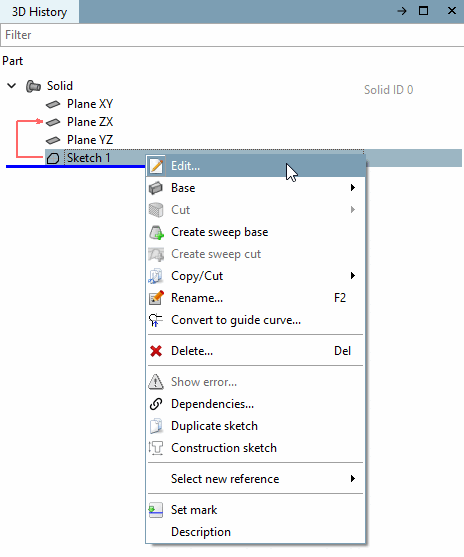

    1. Selezionare lo schizzo da modificare (ad esempio "Schizzo 1" nella figura seguente).

    2. Fare clic sul comando Modifica [Edit...] nel menu contestuale.... [Edit...]

      -> Si apre la finestra di aggancio di Sketcher.

  • Nuovo disegno 2D. [New 2D drawing...]..:

    Se Sketcher viene aperto in modalità disegno, appare prima la finestra di dialogo omonima, dove è possibile selezionare una vista [View]. Dopo aver fatto clic su OK, si apre la finestra di aggancio di Sketcher.

    Sezione 7.9.3.15, “ Strumenti in modalità disegno ”In modalità disegno sono disponibili ulteriori strumenti rispetto alla modalità schizzo, vedere .

  • Nuovo schizzo di progressione. [New guiding curve...]..:

    Gli sweep possono anche essere creati da una combinazione di schizzo e curva di progressione dello schizzo. Sezione 7.6.2.9.2, “Creare sweep con curva di progressione ” Vedere .
