L'interfaccia dello Sketcher basato sulle caratteristiche è suddivisa nelle seguenti aree:
Gli strumenti forniscono le singole funzioni di disegno nello Sketcher. Sezione 7.9.3, “Strumenti ” Vedere .
Fare clic su un pulsante per selezionare lo strumento. Quindi fare clic sul disegno ed eseguire la fase di progettazione.
La fase di progettazione viene registrata nella cronologia degli schizzi [Sketch history] a sinistra.
Cronologia degli schizzi [Sketch history] (con le fasi di costruzione/caratteristiche a sinistra)
La cronologia degli schizzi [Sketch history] è un elenco di tutte le fasi del disegno. È possibile tornare a ciascuna fase e apportare modifiche.
Sketcher (area grafica a destra)
Nell'area grafica viene creato il disegno completo, a volte con molte fasi di costruzione.
![[Nota]](https://webapi.partcommunity.com/service/help/latest/pages/it/partsolutions_user/doc/images/note.png)
Nota Evidenziazione interattiva: caratteristica nella cronologia degli schizzi [Sketch history] / elemento di disegno 2D in Sketcher
I disegni 2D possono essere molto complessi, cioè contenere un gran numero di fasi di progettazione. Per non perdere il filo del discorso, Sketcher offre un'evidenziazione interattiva.

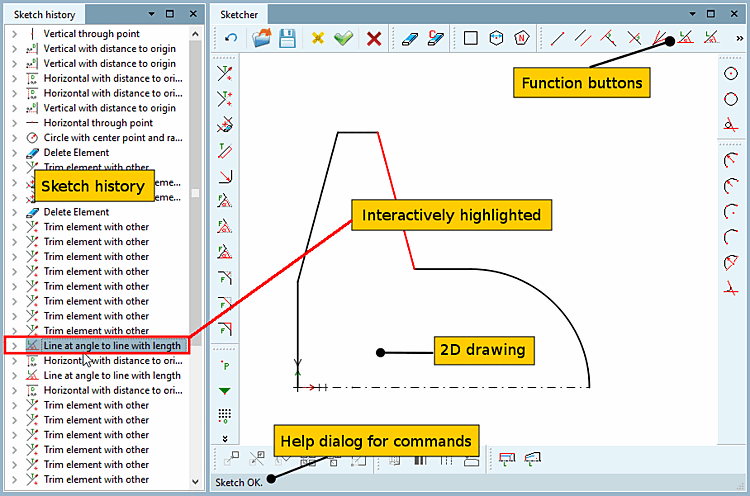

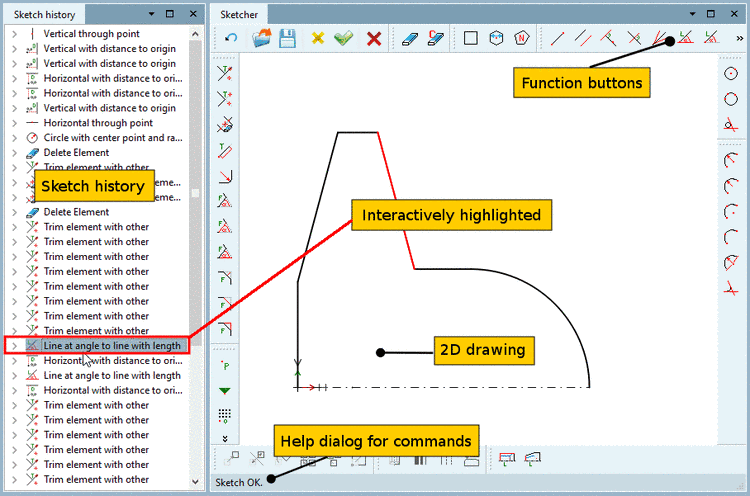

L'evidenziazione interattiva significa che ogni elemento di disegno in Sketcher è collegato a una specifica fase di progettazione nella cronologia degli schizzi [Sketch history]. Questo collegamento diventa chiaro non appena si tocca un elemento di disegno con la freccia del mouse. L'elemento viene evidenziato a colori e allo stesso tempo la linea caratteristica corrispondente nella cronologia degli schizzi [Sketch history] appare con uno sfondo scuro. Al contrario, facendo clic su una linea caratteristica si evidenzia l'elemento corrispondente nel disegno 2D. Figura 7.537, “Interfaccia utente di Sketcher” Vedere .
Dialogo di aiuto per i comandi
Nella barra di stato in basso a sinistra viene visualizzato un dialogo di aiuto per i comandi.
