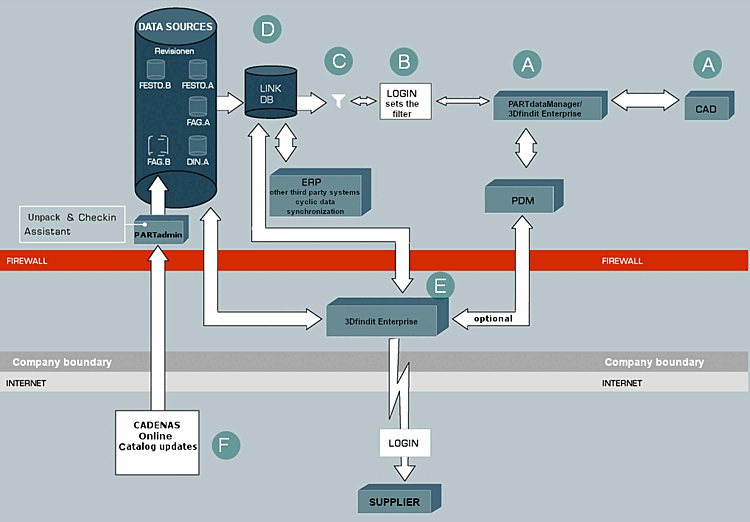

La seguente illustrazione mostra l'intero flusso di lavoro tra CAD, ENTERPRISE 3Dfindit, PDM/ERP, LinkDB, cataloghi e connessioni esterne.
A Durante un processo di progettazione o di acquisto, l'ingegnere o l'acquirente richiama il sistema di gestione intelligente dei pezzi dal CAD o dalla sua postazione di lavoro.
Una descrizione dettagliata dei comandi 3Dfindit di ENTERPRISE in CAD si trova in Chiamata 3Dfindit da CAD.
B Dopo l'identificazione della sua persona e del suo ruolo da parte del sistema - di solito risolta tramite single sign-on (accesso unico al sistema operativo) e amministrazione centralizzata dei dati utente in un database LDAP centrale - gli viene dato accesso al database centrale dei pezzi standard, ripetuti e acquistati.
C A seconda del ruolo e dell'autorizzazione dell'utente, le visualizzazioni dell'inventario dei pezzi sono diverse.
Una descrizione di questo aspetto dal punto di vista dell'utente si trova nella sezione Capitolo 10, Funzionalità ERP in ENTERPRISE 3Dfindit - Utente.
Per informazioni dettagliate sull'impostazione del sistema dei diritti di ruolo, consultare la sezione Sezione 5.7, “ Configurazione dell' ambiente ERP ”.
D I dati geometrici standard, di ripetizione e dei pezzi acquistati, come lunghezza, larghezza e altezza, sono collegati direttamente a qualsiasi altro dato aziendale tramite un database relazionale di riferimento (LinkDB) utilizzando l'accesso online o la replica online. Tutti i dati vengono visualizzati nell'interfaccia utente del sistema di gestione dei pezzi ENTERPRISE 3Dfindit. Dopo aver selezionato il pezzo, la geometria corrispondente viene generata o prelevata dal sistema PDM e inserita nel sistema CAD.
Per il collegamento iniziale dei dati di sistemi terzi con 3Dfindit, vedere Sezione 1.1, “ Assegnazione dell'articolo (compilazione iniziale del LinkDB) ” in PARTITA.
E I fornitori possono accedere alla stessa anagrafica online tramite la tecnologia web. ENTERPRISE 3Dfindit vi supporta anche nella definizione dei flussi di lavoro, come la richiesta o la creazione di anagrafiche articoli. I cataloghi dei produttori vengono aggiornati più volte all'anno. Anche le informazioni su modifiche, innovazioni o adeguamenti del portafoglio prodotti devono essere prontamente disponibili nei vostri sistemi.
F Per l'aggiornamento dei cataloghi dei ricambi è quindi disponibile un assistente di aggiornamento integrato, che confronta il database attuale con l'ultimo stato dei cataloghi dei produttori e determina i nuovi stati di revisione da scaricare. Le modifiche ai cataloghi dei produttori vengono ovviamente visualizzate prima dell'installazione e i dati esistenti vengono automaticamente rivisti. Il controllo dell'aggiornamento riconosce se i ricambi del produttore sono cambiati o non sono più disponibili e può essere inoltrato direttamente al sistema ERP collegato.
