7.1.3.  Condizione di visualizzazione per la selezione del pezzo - Indice del catalogo colorato - plinkgroups.cfg -> Blocco [Nome_ruolo] -> Chiave "CONDITIONTREE"

Le directory e i prodotti/progetti nella struttura delle directory (indice del catalogo) sono colorati di verde o di bianco/semitrasparente a seconda della condizione in Condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection].[15] Il verde significa che almeno una riga di un prodotto/progetto corrisponde alla condizione in CONDITIONTREE o alla condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection]. Il verde viene "ereditato" verso l'alto in una linea diretta. Bianco/semitrasparente significa che nessuna riga di un progetto soddisfa la condizione.

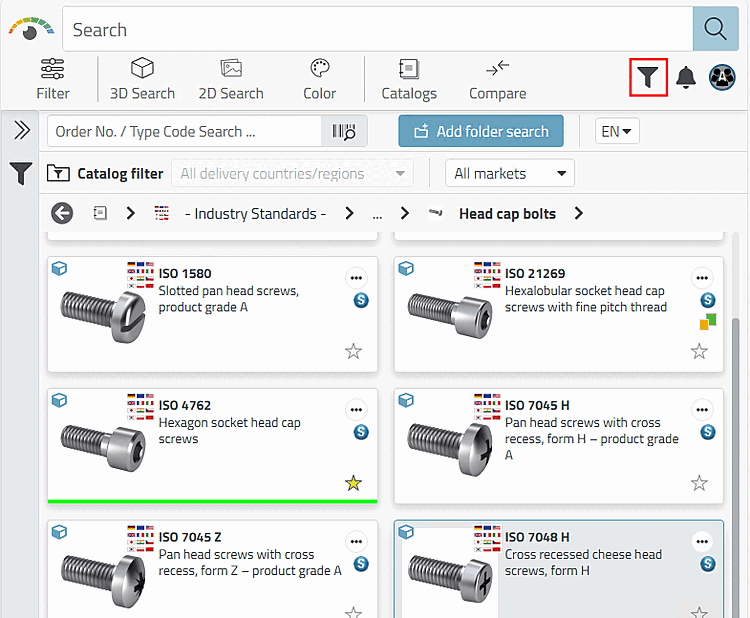

3Dfindit: prodotti con etichette verdi e bianche e directory di prodotti

Figura 7.11. 3Dfindit: prodotti con etichette verdi e bianche e directory di prodotti

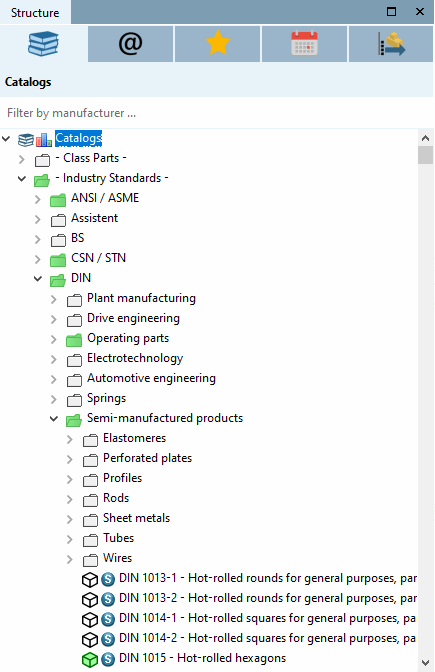

PARTdataManager: indice del catalogo con directory e progetti verdi e semitrasparenti

Figura 7.12. PARTdataManager: indice del catalogo con directory e progetti verdi e semitrasparenti

A Attivazione della funzione di fila preferita tramite il pulsante Righe preferite On/Off [Preferred rows on/off] / tutto bianco/semitrasparente Prodotti/progetti e directory nascosti.

Esempio: Impostazione in $CADENAS_SETUP/plinkgroups.cfg file di configurazione

[Nota]Nota

Per questa impostazione utilizzare la sintassi SQL.

[Rollenname]
CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'') AND (ACTIVE_STATE=1)

Significato: il numero ERP non è vuoto, cioè esiste e la colonna ACTIVE_STATE ha il valore 1 (=rilasciato).

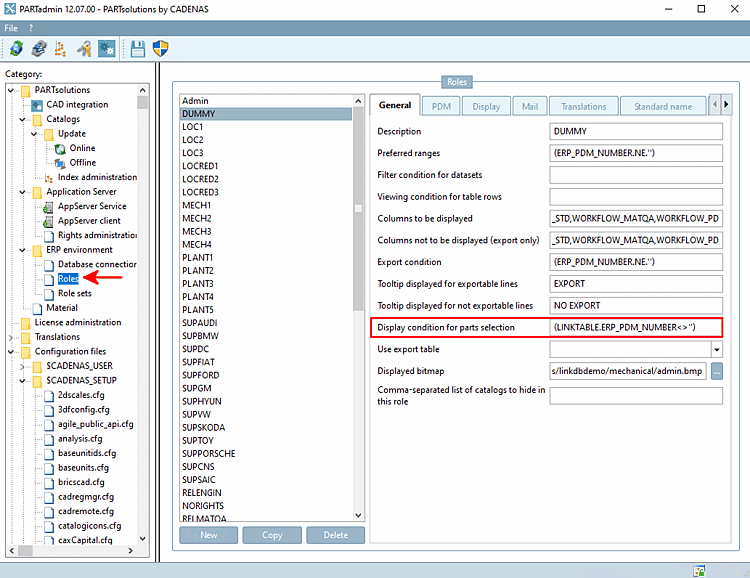

Impostazione in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda Generale [General] -> Condizione di visualizzazione per la selezione della parte [Display condition for parts selection]

Figura 7.13.

[Nota]Nota

Nessuna voce del tasto CONDITIONTREE o della condizione di visualizzazione per la selezione del pezzo [Display condition for parts selection] corrisponde:

CONDITIONTREE=(LINKTABLE.ERP_PDM_NUMBER<>'')

[Nota]Nota

La condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si applica solo se ci sono anche pezzi con numeri nelle rispettive directory!

-> Effetto in 3Dfindit:

Disattivare la funzione di serie preferita: Vengono visualizzati tutti gli elenchi/prodotti

Figura 7.14. Disattivare la funzione di serie preferita: Vengono visualizzati tutti gli elenchi/prodotti

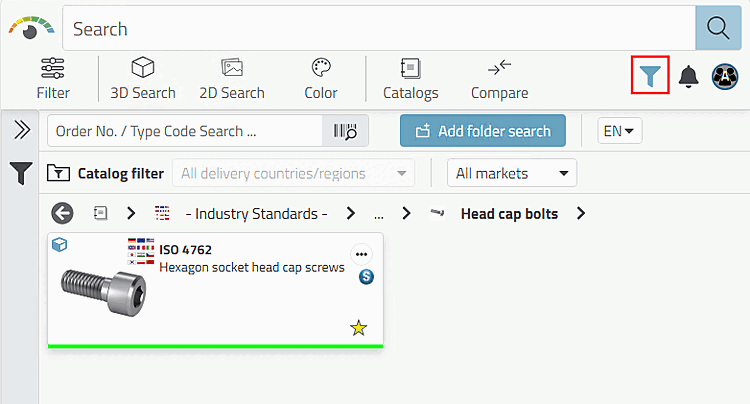

Funzione serie preferita: Vengono visualizzati solo gli elenchi/prodotti verdi

Figura 7.15. Funzione serie preferita: Vengono visualizzati solo gli elenchi/prodotti verdi

-> Effetto in PARTdataManager:

Se si attiva il filtro Preferred rows on/off, vengono visualizzate solo le directory e i progetti che contengono parti che soddisfano la condizione, cioè quelle verdi.

Disattivare la funzione di serie preferita: Vengono visualizzate tutte le directory/progetti

Figura 7.16. Disattivare la funzione di serie preferita: Vengono visualizzate tutte le directory/progetti

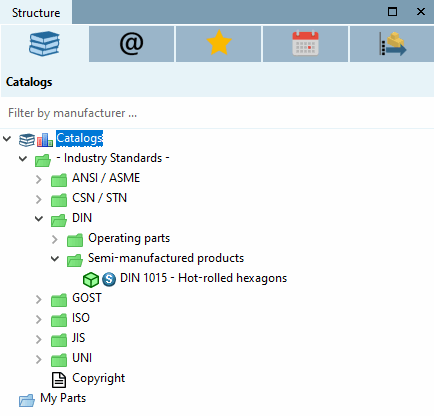

Funzione di serie preferita: Vengono visualizzate solo le directory/progetti verdi

Figura 7.17. Funzione di serie preferita: Vengono visualizzate solo le directory/progetti verdi

Altri esempi:

[Nota]Nota

Quando si dichiara la colonna, specificare anche la tabella (ERPTABLE o LINKTABLE).

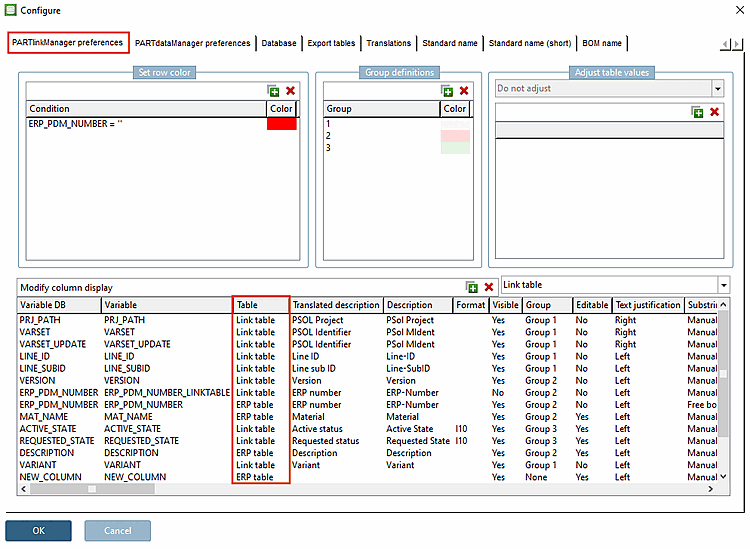

La tabella corrispondente si trova nella finestra di dialogo Configura [Configure].

Figura 7.18.

Esempio:

LINKTABLE.ACTIVE_STATE

  • 1

    Con 1, l'intero albero viene visualizzato in colore verde senza limitazioni.

  • ERPTABLE.PREIS<=0.8

    Vengono visualizzate le directory contenenti i pezzi il cui prezzo è inferiore o uguale a 0,8.

  • LINKTABLE.ERP_PDM_NUMBER<>''

    Vengono visualizzate solo le directory che contengono parti a cui è stato assegnato un numero ERP.

  • (LINKTABLE.ERP_PDM_NUMBER<>'') AND (ERPTABLE.PRICE3>0.0)

    Vengono visualizzate solo le directory che contengono pezzi a cui è stato assegnato un numero ERP e che contengono un prezzo.

  • ((LINKTABLE.ACTIVE_STATE=1) AND (ERPTABLE.STANDORT1<>''))

    Vengono visualizzate solo le directory che contengono parti il cui stato attuale è impostato su "rilasciato" e che hanno anche una voce nella colonna "Posizione1".

Interazioni con altri ambienti

  • L'opzione è presente in PARTlinkManager -> Menu Extra [Extras] -> Configura ambiente ERP [Configure ERP environment] -> Contrassegna le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]. è disattivata, l'indice del catalogo viene visualizzato in un unico colore.

    Se l'opzione è attivata, nell'indice del catalogo viene visualizzata una visualizzazione verde/semitrasparente, secondo la definizione della pagina della scheda Generale [General] alla voce Condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection]. L'impostazione nella chiave COLORCONDITIONTREE o in Colori di stato per l'indice del catalogo [Status colors for catalog index] sovrascrive ed eventualmente porta a un albero dell'indice multicolore (vedere Sezione 7.2.2, “ Colori di stato per l'indice del catalogo - plinkgroups.cfg -> Blocco [nome ruolo] -> Chiave "COLORCONDITIONTREE<number>" ”.

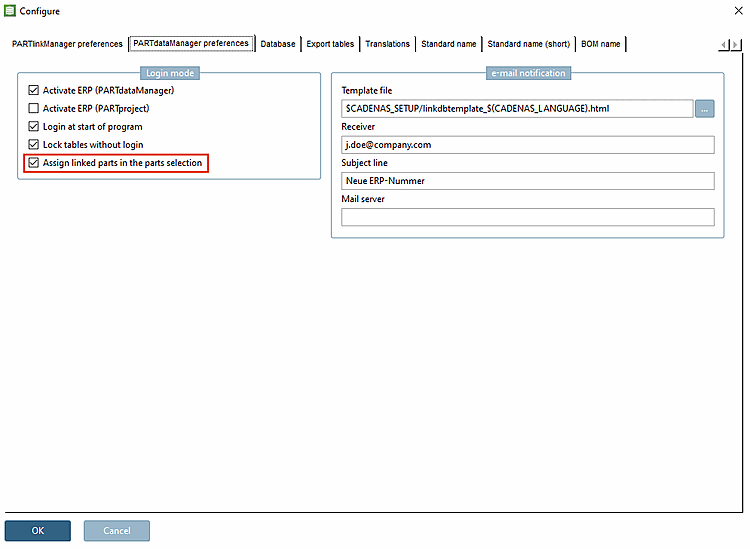

    Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]

    Figura 7.19.  Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]

    Se l'opzione è disattivata, non viene visualizzato alcun colore.

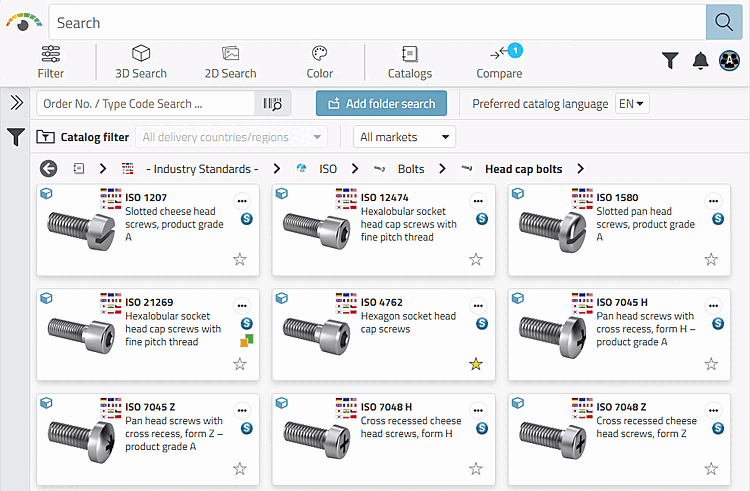

    "Contrassegnare le parti collegate nella selezione dei pezzi [Assign linked parts in the parts selection]" disattivato: Risultato in 3Dfindit

    Figura 7.20.  "Contrassegnare le parti collegate nella selezione dei pezzi [Assign linked parts in the parts selection]" disattivato: Risultato in 3Dfindit

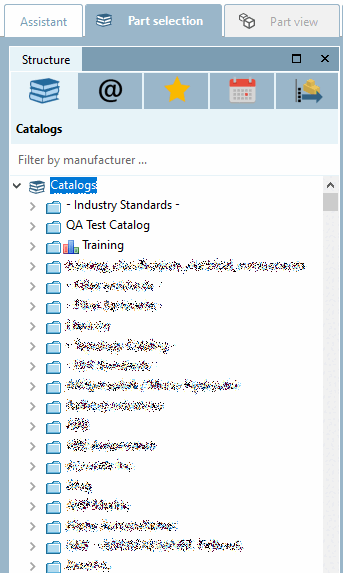

    "Contrassegnare le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]" disattivato: Risultato in PARTdataManager

    Figura 7.21.  "Contrassegnare le parti collegate nella selezione delle parti [Assign linked parts in the parts selection]" disattivato: Risultato in PARTdataManager

  • Se le impostazioni sono impostate nella pagina Display -> Colori di stato per l'indice del catalogo [Status colors for catalog index], la combinazione di colori verde/semitrasparente è disattivata. L'indice del catalogo può quindi avere un numero qualsiasi di colori. Sezione 7.2, “ Rulli: Pagina della scheda "Display ” Vedere sotto .

    [Nota]Nota

    Il filtro del pulsante Righe preferite On/Off [Preferred rows on/off] continua a funzionare di conseguenza soggetta alla condizione di notifica per selezione delle parti [Display condition for parts selection].

    L'impostazione di cui sopra Contrassegna i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection] è quindi disattivata, in quanto si riferisce solo all'impostazione standard rosso-verde.

    La matrice seguente fornisce una panoramica delle relazioni:



    Voci in PARTadmin -> Ruoli [Roles] della categoria -> Pagina della scheda di visualizzazione [Display] -> Colori di stato per l'indice del catalogo [Status colors for catalog index] (l'impostazione in Contrassegnare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection] non è importante)

    [vedi utente "location" nell'ambiente PLDBDEMO].

    Non ci sono voci in PARTadmin -> Ruoli [Roles] di categoria -> scheda Visualizzazione [Display] -> Colori di stato per l'indice del catalogo [Status colors for catalog index]

    [vedi l'utente "ecat" nell'ambiente PLDBDEMO].

    Selezionare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]: AttivatoIndice a livello di directory/prodotto o di catalogo con un numero qualsiasi di colori singoli Livello di directory/prodotto o indice di catalogo con visualizzazione verde/semitrasparente in base alla condizione in PARTadmin -> Ruoli [Roles] di categoria -> Pagina della scheda Generale [General] -> Condizione di visualizzazione per la selezione del pezzo [Display condition for parts selection]
    Selezionare i pezzi collegati nella selezione dei pezzi [Assign linked parts in the parts selection]: DisattivatoIndice a livello di directory/prodotto o di catalogo con un numero qualsiasi di colori singoli Indice del repertorio/livello di prodotto o del catalogo in un unico colore

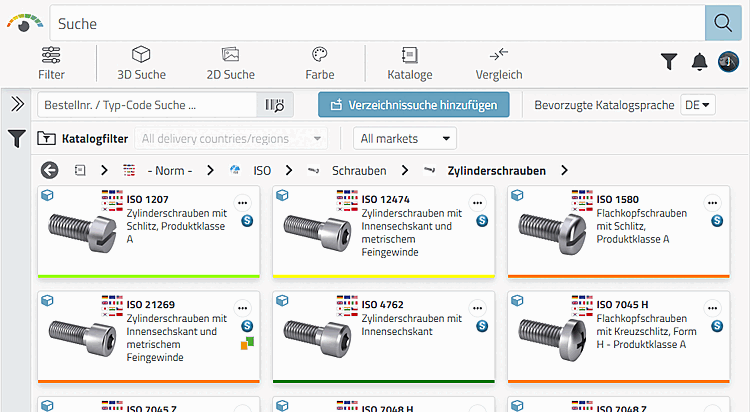

    La seguente illustrazione mostra il livello di directory/prodotto in 3Dfindit quando si utilizzano le impostazioni della pagina Display -> Colori di stato per la [Status colors for catalog index] scheda Indice del catalogo [Status colors for catalog index]. Vedere Sezione 7.2, “ Rulli: Pagina della scheda "Display ”.

    Figura 7.22.

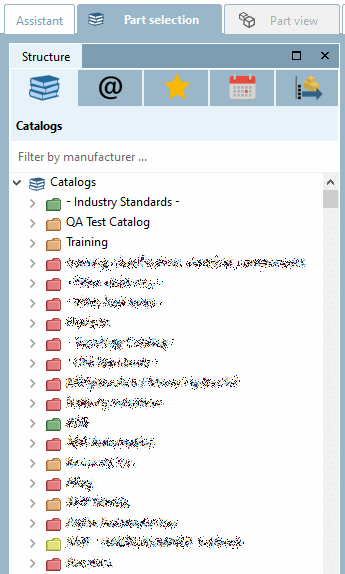

    La figura seguente mostra l'indice del catalogo in PARTdataManager quando si utilizzano le impostazioni nella pagina Display -> Colori di stato per l'indice del catalogo [Status colors for catalog index]. Vedere Sezione 7.2, “ Rulli: Pagina della scheda "Display ”.

    Figura 7.23.

[Suggerimento]Suggerimento

Di norma, è opportuno impostare la condizione per la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] nella stessa direzione. Sezione 7.1.2, “ Serie preferita - plinkgroups.cfg -> Blocco [nome_ruolo] -> Chiave "PREFRANGE" ” Vedere .

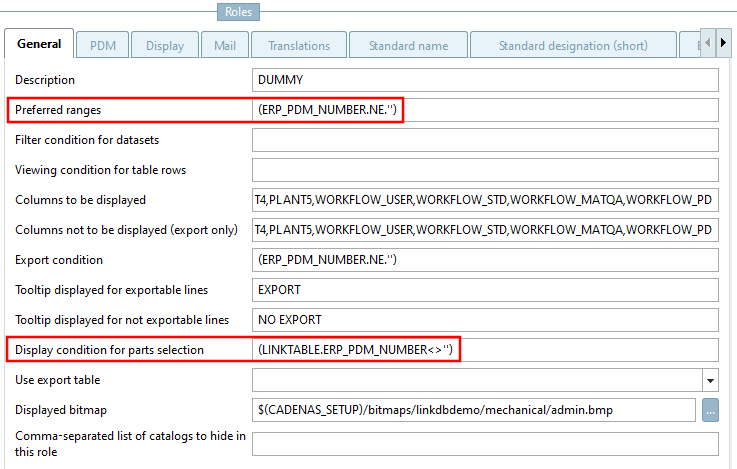

Esempio: la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si basano entrambe sull'esistenza di un numero ERP.

Figura 7.24. Esempio: la serie preferita [Preferred ranges] e la condizione di visualizzazione per la selezione dei pezzi [Display condition for parts selection] si basano entrambe sull'esistenza di un numero ERP.



[15] Le impostazioni in COLORCONDITIONTREE o colori di stato per l'indice del catalogo [Status colors for catalog index] si sovrascrivono e possono portare a un albero dell'indice o a directory/prodotti multicolore (vedere Sezione 7.2.2, “ Colori di stato per l'indice del catalogo - plinkgroups.cfg -> Blocco [nome ruolo] -> Chiave "COLORCONDITIONTREE<number>" ” ).

Se l'opzione PARTlinkManager -> Menu Extra [Extras] -> Configura ambiente ERP [Configure ERP environment] -> Seleziona parti collegate nella selezione delle parti [Assign linked parts in the parts selection] è disattivata, l'indice del catalogo viene visualizzato in un unico colore.
